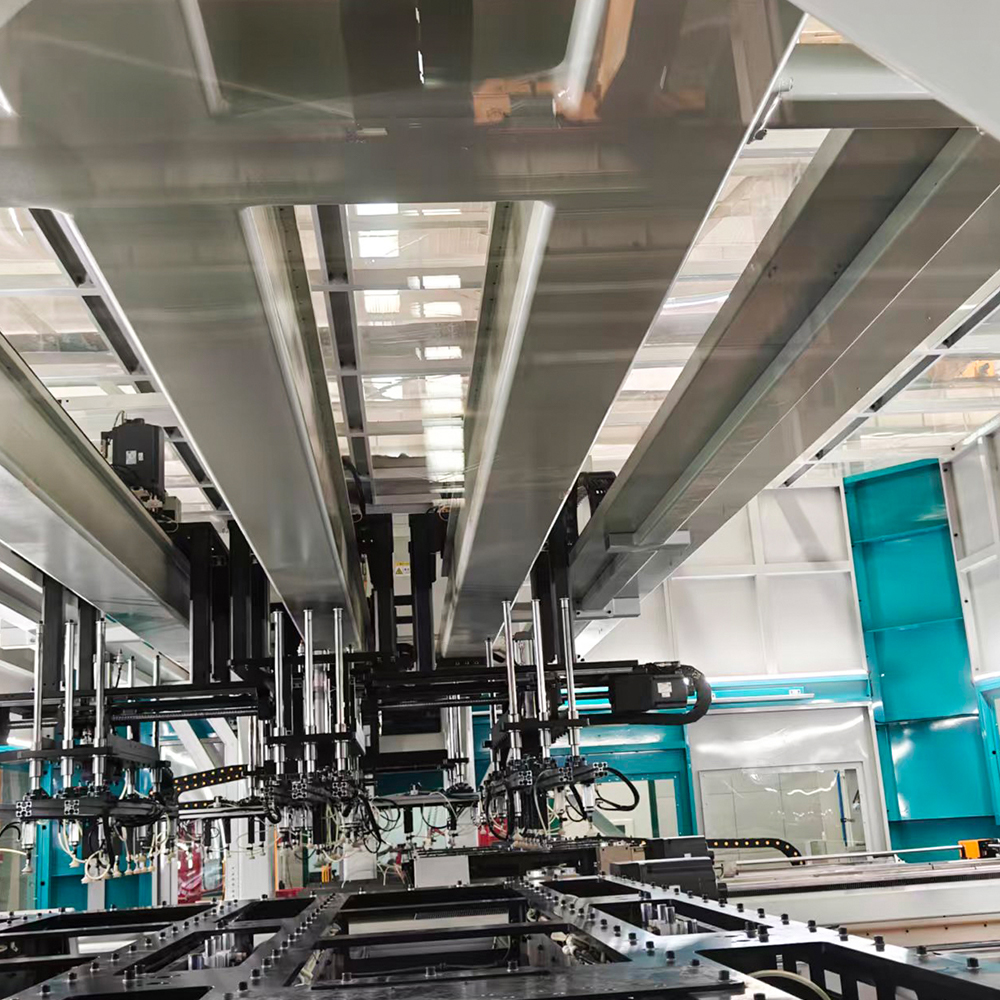

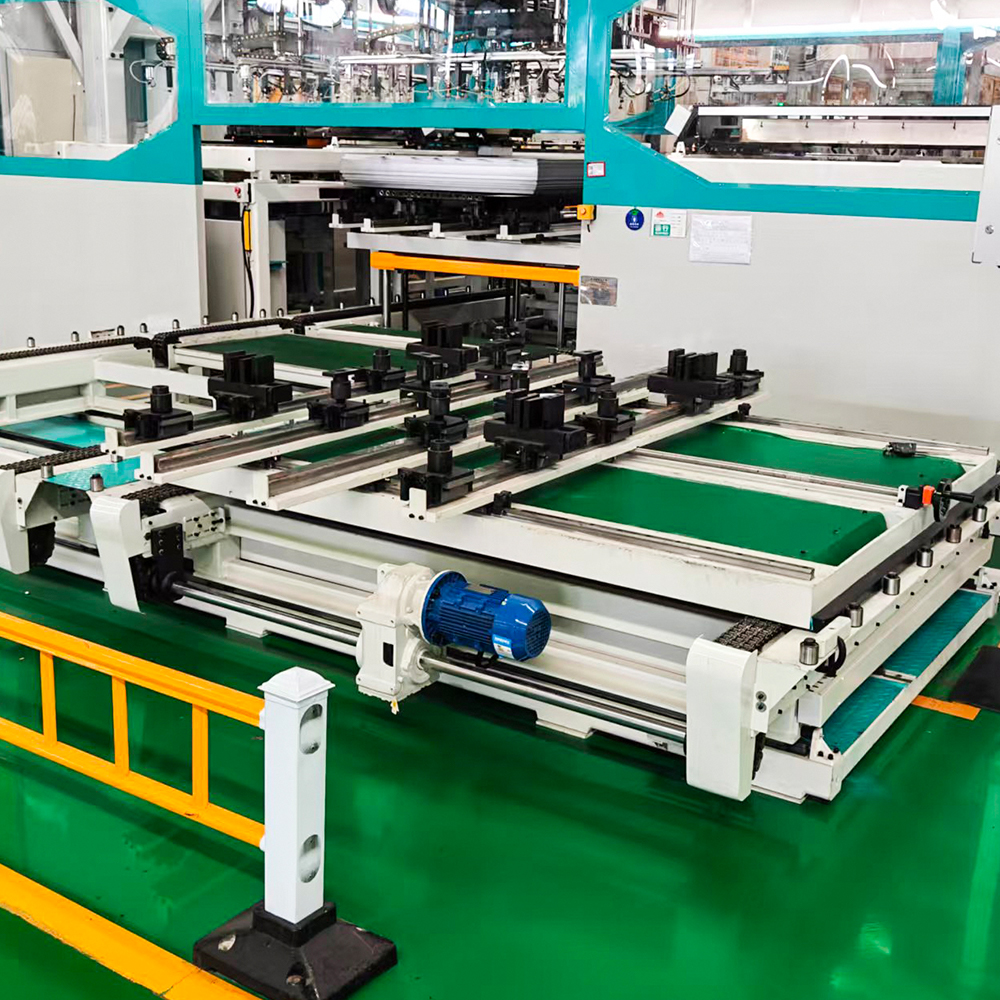

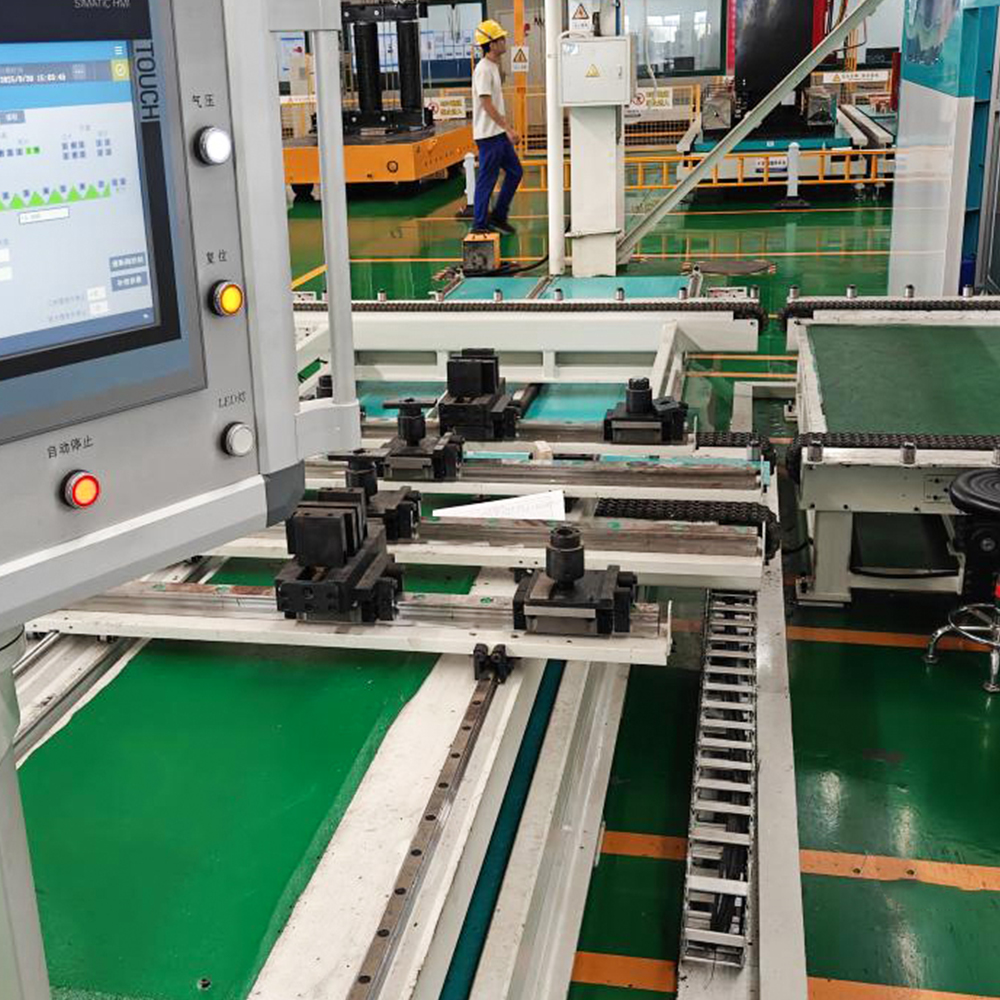

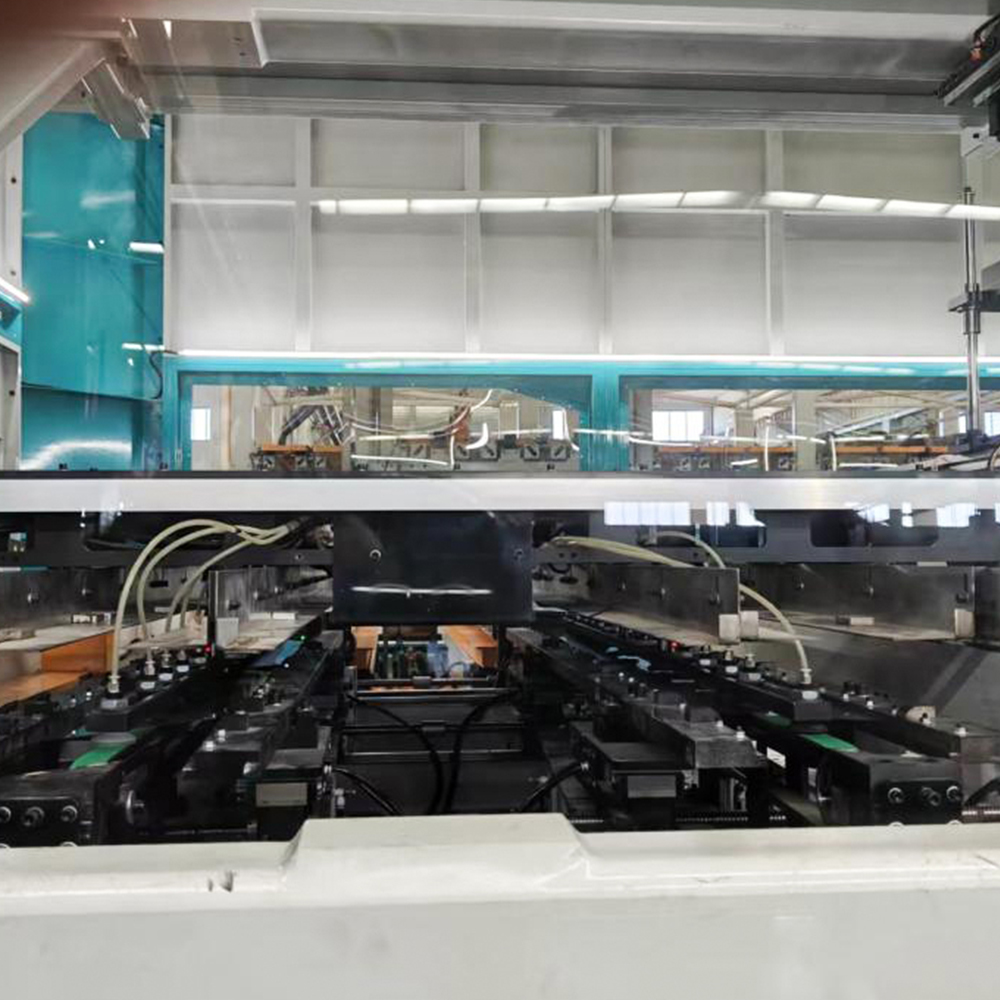

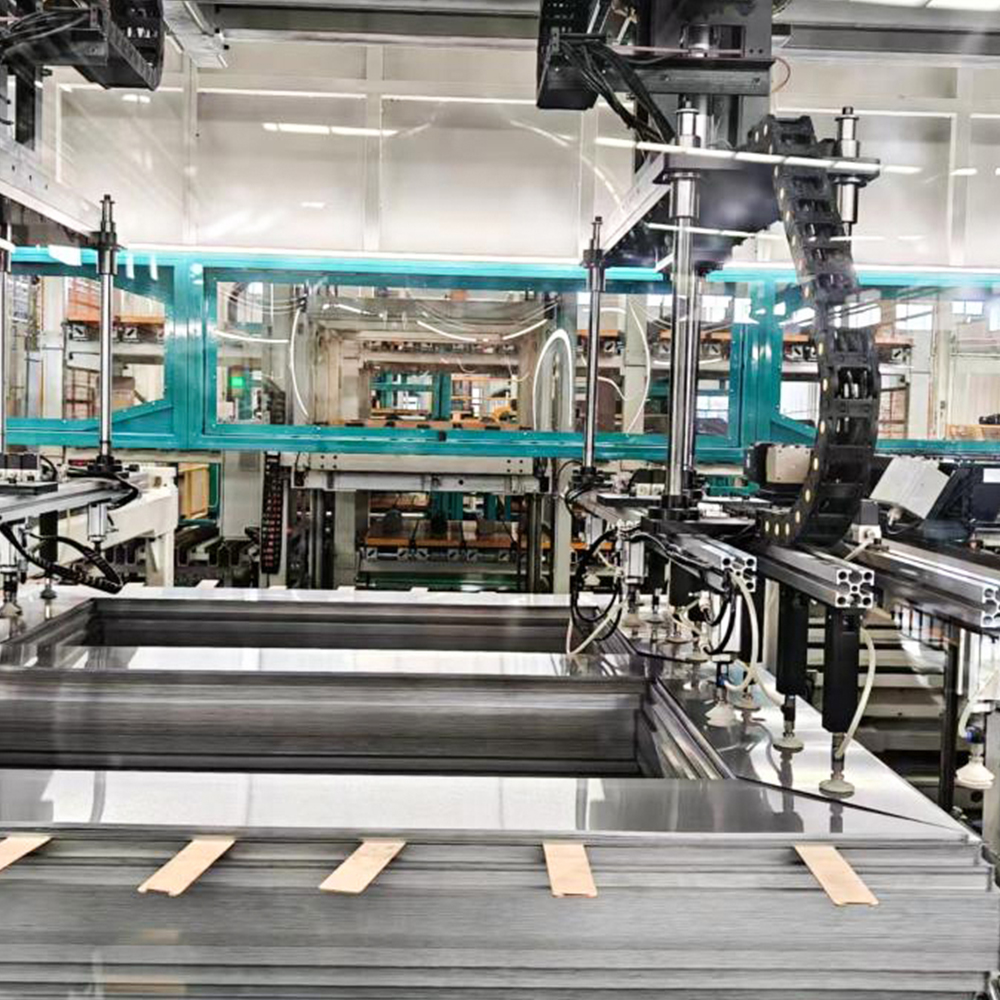

ZXD-440 Automatická výrobní linka pro stohování jader transformátoru v řadě

Jaké jsou hlavní rozdíly mezi systémem řadového stohování (jako ZXD-440) a systémem stohování offline?

V moderní výrobě jádra transformátoru volba mezi in-line a offline stohovací konfigurací zásadně ovlivňuje efektivitu výroby, pracovní nasazení, konzistenci kvality a využití podlahové plochy. V centru tohoto technologického vývoje je zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě , systém navržený tak, aby eliminoval tradiční úzká místa synchronizací stříhání a stohování. Tento článek poskytuje pečlivou srovnávací analýzu in-line a offline metod stohování, čerpá ze specifické filozofie designu systému zxd-440 a výrobních schopností Jiangsu Jingtianxia Electric Technology Co., Ltd. Zkoumáme tři odlišné produktově orientované podkategorie – vysokorychlostní kontinuální stohovací moduly , přesné stohovací jednotky s kontrolou mezery a inteligentní stohovací linky integrované s daty — abychom ilustrovali, jak in-line technologie nově definuje sestavování jádra.

1. Vysokorychlostní moduly kontinuálního stohování

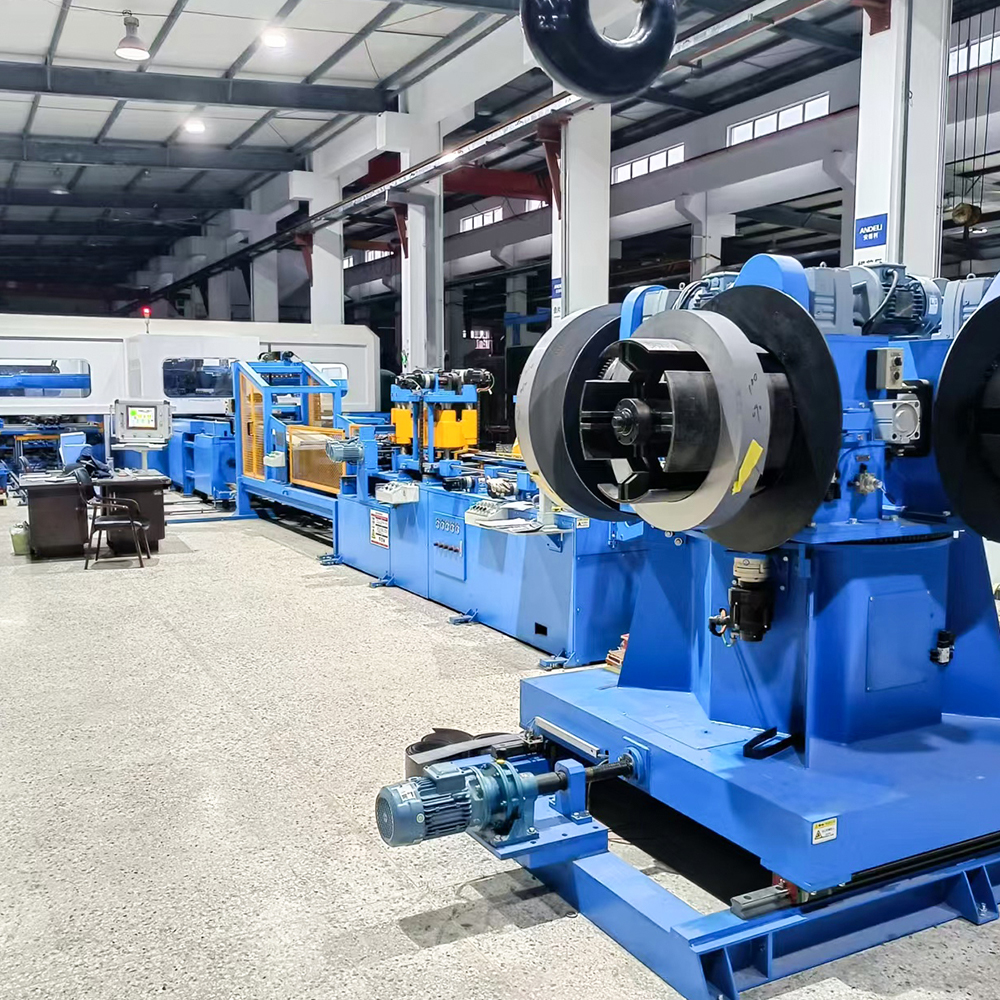

Definice a umístění: Vysokorychlostní kontinuální stohovací moduly představují hlavní operační rameno zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě . Tyto moduly jsou přímo připojeny k příčné stříhací lince, což umožňuje současné stříhání a stohování bez manipulace. Na rozdíl od offline systémů, kde jsou nařezané laminace stohovány na paletách, přepravovány a poté ručně zaváděny do stohovacích stanic, tento modul provádí stohování v reálném čase, když pásy opouštějí nůžky.

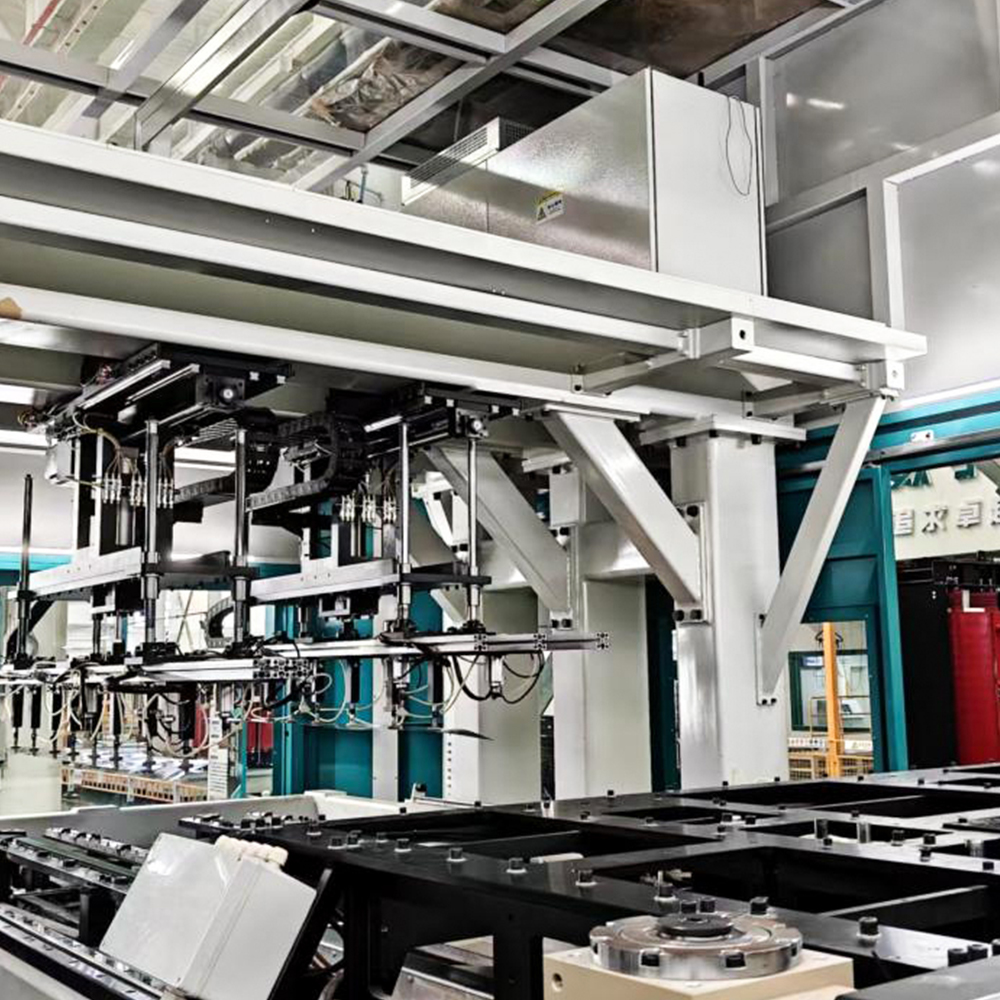

Základní funkce a technické vlastnosti: Modul pracuje při rychlostech odpovídajících smykovému výkonu, se servomotorem řízenými snímacími hlavami, které orientují každou laminaci podle naprogramovaných vzorů krok-lap. Eliminuje tradiční kroky zvedání po stříhání a ručním stohování, čímž se zkracuje doba cyklu o více než 40 % v typických dílenských konfiguracích. Vestavěné senzory monitorují rovinnost laminace a výšku otřepů hran a automaticky odmítají vadné kusy před stohováním.

Typické aplikace: Tento modul je ideální pro vysokoobjemová jádra distribučních transformátorů (až 2 000 kVA), kde je primárním omezením propustnost. Vyniká v továrnách pracujících na dvě nebo tři směny, protože jeho automatické podávání snižuje únavu obsluhy a chybovost.

Rozdíl od offline stohování: Offline stohování vyžaduje vyhrazené odkládací plochy, ruční operace jeřábu a samostatné stohovací přípravky. Každý přenos přináší chyby zarovnání a poškození hran. Na rozdíl od toho, zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě udržuje nepřetržitý tok materiálu , zachování přesné orientace nastavené smykem a eliminace kroků opětovného vyrovnání.

Jiangsu Jingtianxia Electric Technology Co., Ltd. integrovala tento modul s patentovaným nástrojem pro rychlou výměnu, což umožňuje in-line stohovací systém zvládnout šířky jádra od 40 mm do 400 mm bez mechanického nastavování delšího než 5 minut. Tato flexibilita je zřídka dosažitelná v offline nastaveních, která často vyžadují vyhrazená zařízení na velikost jádra.

Klíčové specifikace – vysokorychlostní modul

• Maximální rychlost stohování: až 120 laminací za minutu (v závislosti na tloušťce).
• Rozsah tloušťky laminace: 0,18 mm – 0,35 mm (křemíková ocel).
• Přesnost krokového přesahu: ±0,05 mm.
• Automatická detekce otřepů s vyřazovací bránou v reálném čase.
• Přímé připojení Ethernet/IP pro vzdálené monitorování.

2. Přesné stohovací jednotky s kontrolou mezer

Definice a umístění: Druhá kritická podkategorie v rámci zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě je přesná řídicí jednotka mezery. Zatímco offline stohování závisí na dovednostech operátora, aby se udržely rovnoměrné vzduchové mezery mezi jádrovými pakety, tato jednotka automatizuje měření a úpravu mezery pomocí laserových triangulačních senzorů a servopohonů s uzavřenou smyčkou.

Základní funkce a technické vlastnosti: Každý stohovací cyklus měří skutečnou mezeru v pěti referenčních bodech napříč jádrem. Jednotka pak kompenzuje mikroúpravou polohy další laminace nebo výběrem laminace podložky z vyhrazeného podavače. Tato funkce přímo řeší ztráty transformátoru naprázdno, protože nerovnoměrné mezery jsou primární příčinou zvýšeného magnetizačního proudu. Systém ukládá histogramy mezer na hlavní šarži, což umožňuje statistické řízení procesu.

Typické aplikace: Tato jednotka je nepostradatelná pro jádra výkonových transformátorů (10 MVA a více) a pro specializované trakční transformátory, kde jsou vysoké sankce za ztrátu. Používá se také v jádrech s pokosovými spoji vyžadujícími extrémně úzké tolerance (±0,02 mm), kterých manuální offline metody nemohou konzistentně dosáhnout.

Rozdíl od offline stohování: Offline stohování spoléhá na spároměry a úsudek operátora, což přináší variabilitu napříč směnami a operátory. Navíc offline systémy nemohou upravovat mezery dynamicky poté, co je jádro sestaveno; jakákoliv oprava vyžaduje částečnou demontáž. The in-line stohovací přístup s platformou zxd-440 to zajišťuje údaje o mezeře jsou sledovány na laminaci a corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ověřila tuto jednotku ve více než 200 instalacích a prokázala průměrné snížení ztrát v jádře o 8–12 % ve srovnání s offline ručním stohováním stejné třídy oceli. Tým R&D společnosti (46 technických profesionálů) vyvinul vlastní algoritmy pro kontrolu mezer, které jsou nyní integrovány do standardu automatická stohovací linka softwarový balík.

Funkční srovnání – metody řízení mezer

3. Inteligentní datově integrované stohovací linky

Definice a umístění: Třetím pilířem zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě je inteligentní vrstva integrace dat, která transformuje stohovací linku ze samostatného stroje na uzel v rámci ekosystému digitální výroby továrny. Offline stohování naproti tomu funguje jako izolovaná pracovní stanice s minimální digitální zpětnou vazbou.

Základní funkce a technické vlastnosti: Tento systém shromažďuje data v reálném čase ze snímačů smyku, stohovacích serv, jednotek pro kontrolu mezer a kamer pro vizuální kontrolu. Agreguje klíčové ukazatele výkonu (KPI), jako je celková efektivita zařízení (OEE), výtěžnost stohování, střední doba mezi asistencemi (MTBA) a předpověď ztráty jádra na základě naměřených mezer. Systém je také propojen se systémy řízení skladu a automaticky požaduje ocelové svitky na základě spotřebované tonáže.

Typické aplikace: Tato inteligentní řada je nasazena v chytrých továrnách, které sledují certifikaci Průmysl 4.0, a také v zařízeních pro více produktů, kde je frekvence přechodu vysoká. Umožňuje prediktivní údržbu sledováním proudů servomotorů a vzorců vibrací a upozorňuje operátory dříve, než nastanou neplánované odstávky.

Rozdíl od offline stohování: Offline systémy generují málo nebo žádná digitální data; kontroly kvality se často provádějí po dokončení stohování, což vede ke zpožděné detekci problémů. The in-line inteligentní systém , však poskytuje kontrola kvality v uzavřené smyčce —Pokud je detekována odchylka, linka se může pozastavit a provést automatické opravy nebo označit jádro pro přepracování, než opustí stanici. Tato schopnost je zvláště cenná pro vysoce spolehlivé aplikace, jako jsou námořní transformátory a navyšovací jednotky větrných turbín.

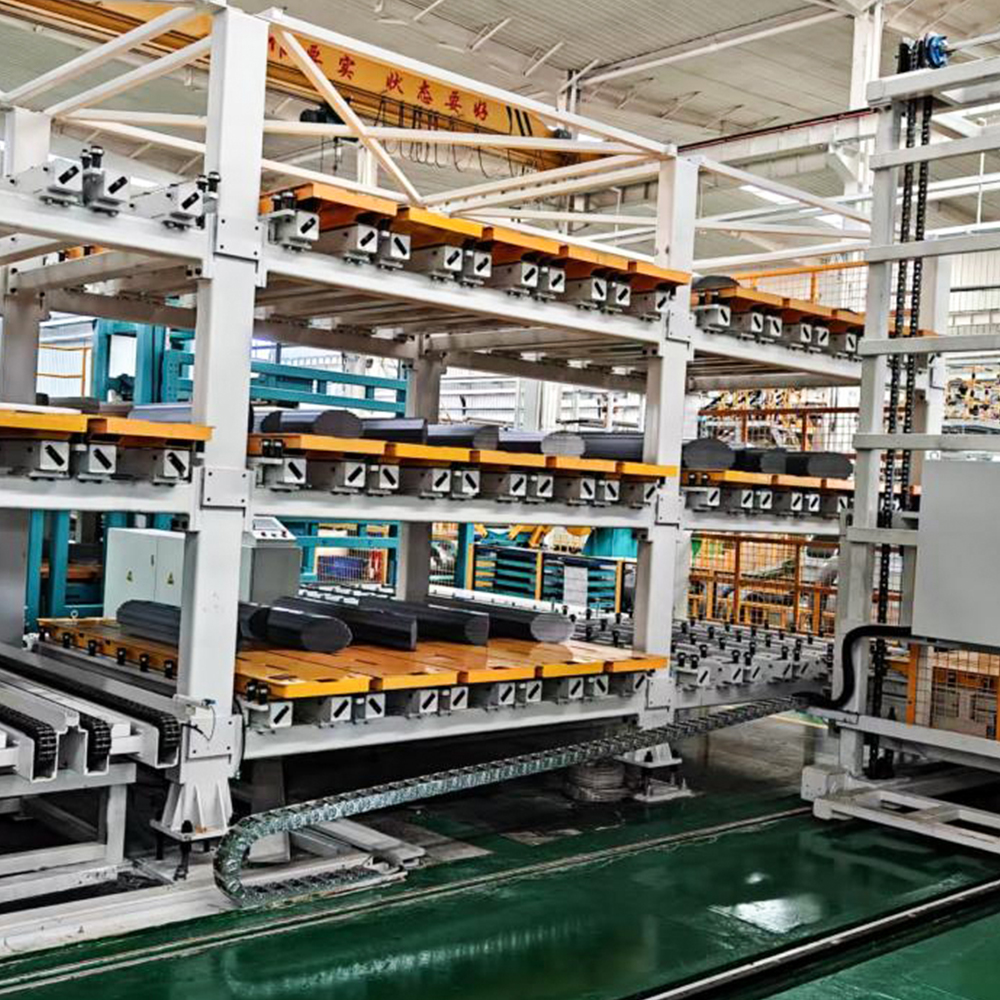

Jiangsu Jingtianxia Electric Technology Co., Ltd. vložila tuto inteligenci do každého zxd-440 in-line stohovací řešení dodává se od roku 2024 a využívá svůj vlastní softwarový tým k přizpůsobení řídicích panelů pro systém plánování podnikových zdrojů (ERP) každého klienta. Integrovaný přístup společnosti – krytí transformátorová jádra, zařízení pro inteligentní stohování jader, stroje na příčné řezání jádra, inteligentní skladování a automatizovaná logistika —zajišťuje, že datově integrovaná stohovací linka bezproblémově komunikuje s upstream a downstream zařízením.

1. Sledování OEE v reálném čase – na HMI se zobrazují prostoje, ztráta rychlosti a kvalita.
2. Prediktivní diagnostické výstrahy – založené na tepelných a vibračních modelech.
3. Správa receptur – ukládá až 1 000 návrhů jádra se všemi parametry stohování.
4. Automatické dávkové hlášení – Exporty PDF/CSV pro záznamy o auditu kvality.
5. Možnost vzdálené aktualizace firmwaru – umožňuje neustálé zlepšování bez návštěv na místě.

Porovnání na systémové úrovni: In-Line vs. Offline Stacking

Často kladené otázky

Q1: Jaká je hlavní provozní výhoda systému in-line stohování zxd-440 oproti offline metodám?

Primární výhodou je současné stříhání a stohování , což eliminuje tradiční kroky zvedání po stříhání a ruční stohování. To zkracuje dobu cyklu o více než 40 %, minimalizuje poškození hran způsobené manipulací a zajišťuje, že každá laminace je naskládána v přesné orientaci, když opouští smyk – výsledkem je těsnější kontrola mezery a nižší ztráty v jádře.

Otázka 2: Jak se liší jednotka pro přesné řízení mezery zxd-440 od ​​offline úpravy mezery?

Zxd-440 používá laserové triangulační senzory k měření mezer v pěti bodech za cyklus a okamžitě aplikuje servo korekce v uzavřené smyčce. Offline nastavení spoléhá na ruční spároměry a korekce až po úplném sestavení, které nemůže dynamicky kompenzovat odchylky během stohování. In-line jednotka dosahuje tolerance ±0,02 mm s plnou sledovatelností.

Q3: Zvládne zxd-440 různé velikosti jádra a materiály bez zdlouhavého přestavování?

Ano. Prostřednictvím softwaru pro správu receptur, zxd-440 automatická výrobní linka pro stohování jádra transformátoru v řadě ukládá až 1 000 návrhů jádra. Přechod mezi šířkami (40–400 mm) a tloušťkami (0,18–0,35 mm) trvá 2–5 minut ve srovnání s 20–45 minutami u offline systémů, které vyžadují fyzickou výměnu přípravku a přeškolení operátora.

Q4: Jakou roli hraje Jiangsu Jingtianxia Electric Technology Co., Ltd. při podpoře této technologie in-line stohování?

Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje end-to-end integraci – od in-line stohovací linka a příčné řezací stroje k inteligentnímu skladování a logistice. S více než 46 technickými specialisty nabízí společnost přizpůsobené softwarové dashboardy, rámce prediktivní údržby a globální podporu v terénu, což zajišťuje, že každá instalace zxd-440 bude v souladu se stávajícím produkčním ekosystémem klienta.
