Proč je kontrola vůle a přesahu čepele důležitá pro kvalitu střihu HJ-DZ-300?

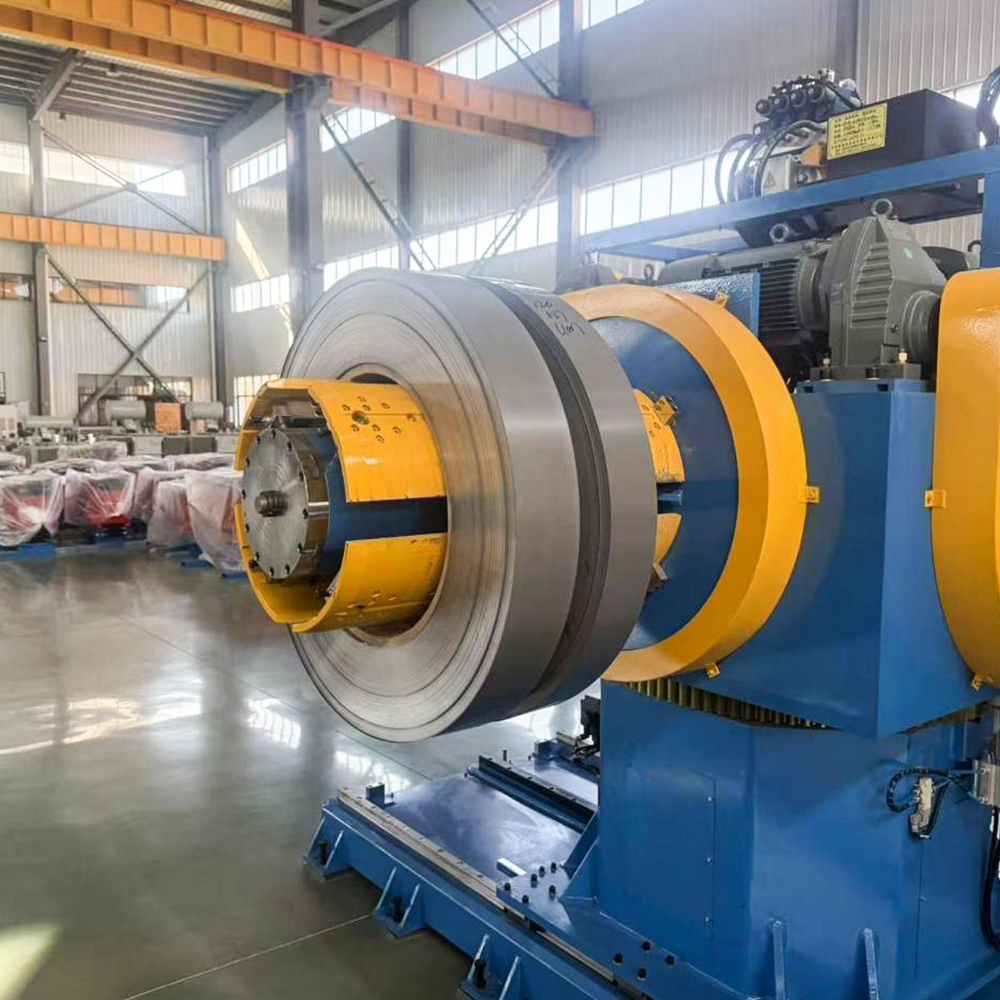

Při přesné výrobě laminací jádra transformátoru proces stříhání přímo určuje magnetický výkon, stohovací faktor a rozměrovou přesnost hotového jádra. Mezi všemi nastavitelnými parametry na stříhací lince z křemíkové oceli jsou vůle ostří a překrytí nožů dvě nejkritičtější proměnné, které oddělují vysoce kvalitní výstup od vyřazeného materiálu. Pro HJ-DZ-300 stříhací linka z křemíkové oceli , zvládnutí těchto úprav není pouze rutina údržby – je to základní kámen k dosažení konzistentních, bez otřepů a rozměrově stabilních laminací. Tento článek zkoumá, proč tyto parametry vyžadují přísné řízení, jak interagují s architekturou stroje řízenou servomotory a jaké praktické výhody získávají výrobci přesnou kalibrací.

1. Fyzikální základ stříhání: Proč záleží na vůli a překrývání

Stříhání je proces založený na lomu, nikoli řezání. Když horní čepel sestoupí proti spodní čepeli, promáčkne plech z křemíkové oceli a vyvolá praskliny, které se šíří z obou stran, až se setkají. Vůle čepele — horizontální mezera mezi horní a dolní čepelí — určuje, kde se tyto linie trhlin protínají. Pokud je vůle příliš velká, praskliny se navzájem míjejí a vytvářejí drsnou, roztrženou hranu s výraznými otřepy a širokou lomovou zónou. Pokud je vůle příliš malá, čepele vyvíjejí nadměrné napětí, zrychlují opotřebení a generují teplo, které může změnit magnetické vlastnosti křemíkové oceli s orientovaným zrnem.

Přesah čepele , naopak, je vertikální hloubka průniku horní čepele za řeznou hranou spodní čepele. Tento parametr řídí množství materiálu vystaveného současnému stlačení a tahu. Nedostatečné překrytí má za následek neúplné oddělení, zanechávající ouška nebo visící útržky, které poškozují následné stohovací operace. Nadměrné překrytí zvyšuje tření a vychylování čepele, což způsobuje okrajové vlny a mikrotrhliny, které zhoršují stohovací faktor laminace. Na HJ-DZ-300 stříhací linka z křemíkové oceli , oba parametry musí být nastaveny v úzkých tolerancích – typicky vůle při 5–8 % tloušťky materiálu a překrytí 0,3–0,5 mm u 0,23–0,35 mm silikonové oceli – aby bylo dosaženo výška otřepu pod 0,03 mm vyžadované normami jádra transformátoru.

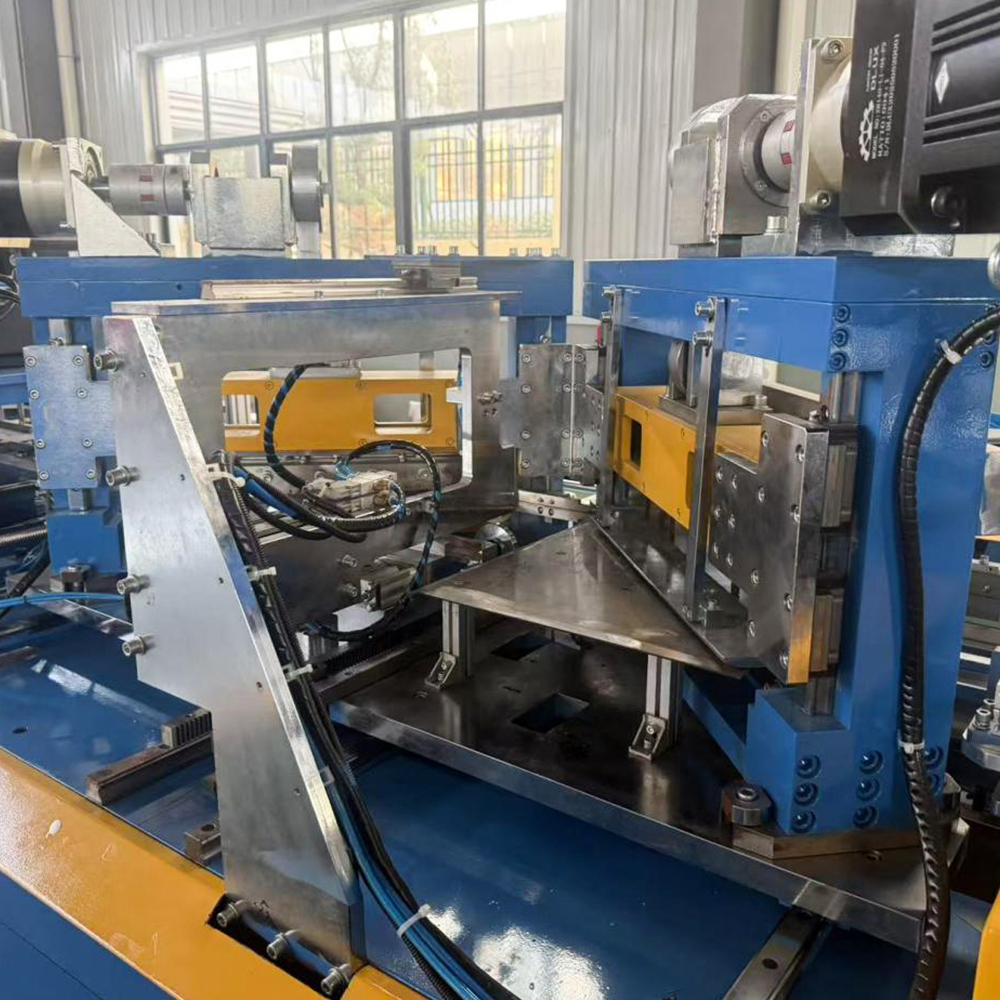

Jiangsu Jingtianxia Electric Technology Co., Ltd. integrovala toto fyzické pochopení do HJ-DZ-300 stříhací linka z křemíkové oceli tím, že jej vybavíte digitálním systémem nastavení mezery mezi lopatkami. Na rozdíl od manuálního nastavení založeného na podložkách tento systém používá servopohony řízené klíny, které umožňují operátorům ukládat a vyvolávat hodnoty vůle/překrytí pro různé jakosti materiálu. Tato funkce přímo řeší variabilitu způsobenou rozdíly v šaržích cívek a zajišťuje, že zařízení na stříhání křemíkové oceli udržuje opakovatelnou přesnost napříč výrobními sériemi.

2. Klasifikace smykových jakostních faktorů na HJ-DZ-300

Abychom systematicky pochopili, proč je kontrola čepele životně důležitá, můžeme rozdělit atributy kvality stříhání do tří vzájemně propojených kategorií: geometrie břitu, rozměrová stabilita a integrita materiálu. Každá kategorie reaguje odlišně na úpravy vůle a překrytí a každá přímo ovlivňuje konečný výkon jádra transformátoru.

2.1 Geometrie hran: Výška otřepu a převrácení

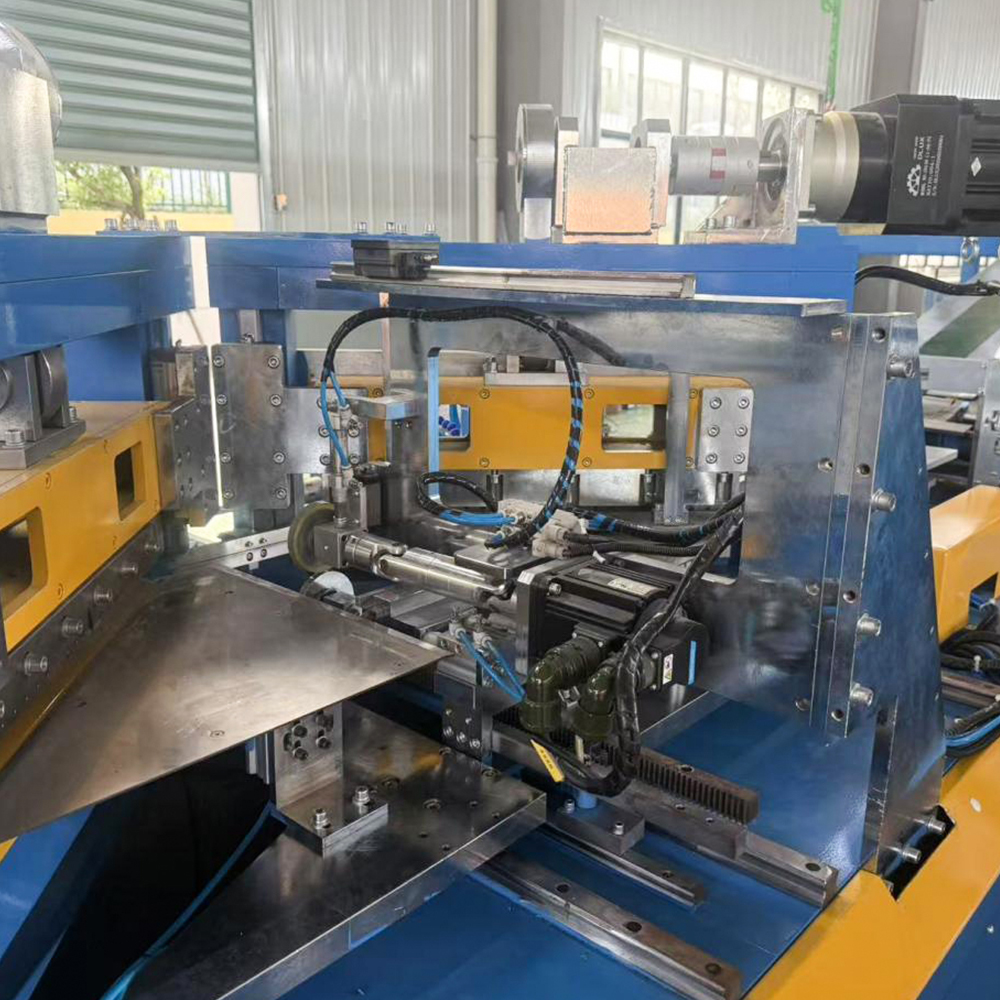

Geometrie hran je nejviditelnějším ukazatelem kvality střihu. Otřepy – zvýšené ostré výstupky podél řezné hrany – jsou primárně řízeny vůlí čepele. Na HJ-DZ-300 stříhací linka z křemíkové oceli , systém řízení pohybu Siemens monitoruje polohu lopatky v reálném čase a kompenzuje tepelnou roztažnost během nepřetržitého provozu. Když je vůle optimalizována pro konkrétní tloušťku materiálu (např. 0,27 mm), roviny lomu se dokonale vyrovnají, čímž se vytvoří čistý zlom s minimálním převalováním (zaoblená prohlubeň na horní hraně). Nadměrná vůle zvyšuje hloubku převrácení, což snižuje efektivní plochu magnetického průřezu a zvyšuje ztráty vířivými proudy v sestaveném jádru.

Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje specializovaný postup kalibrace pro Stříhací systém HJ-DZ-300 , pomocí testovacích proužků z každé nové cívky k ověření kvality hran před plnou výrobou. Tento postup, zdokumentovaný v HMI stroje, provádí operátory postupným nastavováním vůle na základě naměřené výšky otřepů a zajišťuje, že geometrie hran zůstane v tolerancích ISO 9013:2017 i při zpracování tříd s vysokou propustností, jako je 23ZH85.

2.2 Rozměrová stabilita: Přesnost délky a pravoúhlost

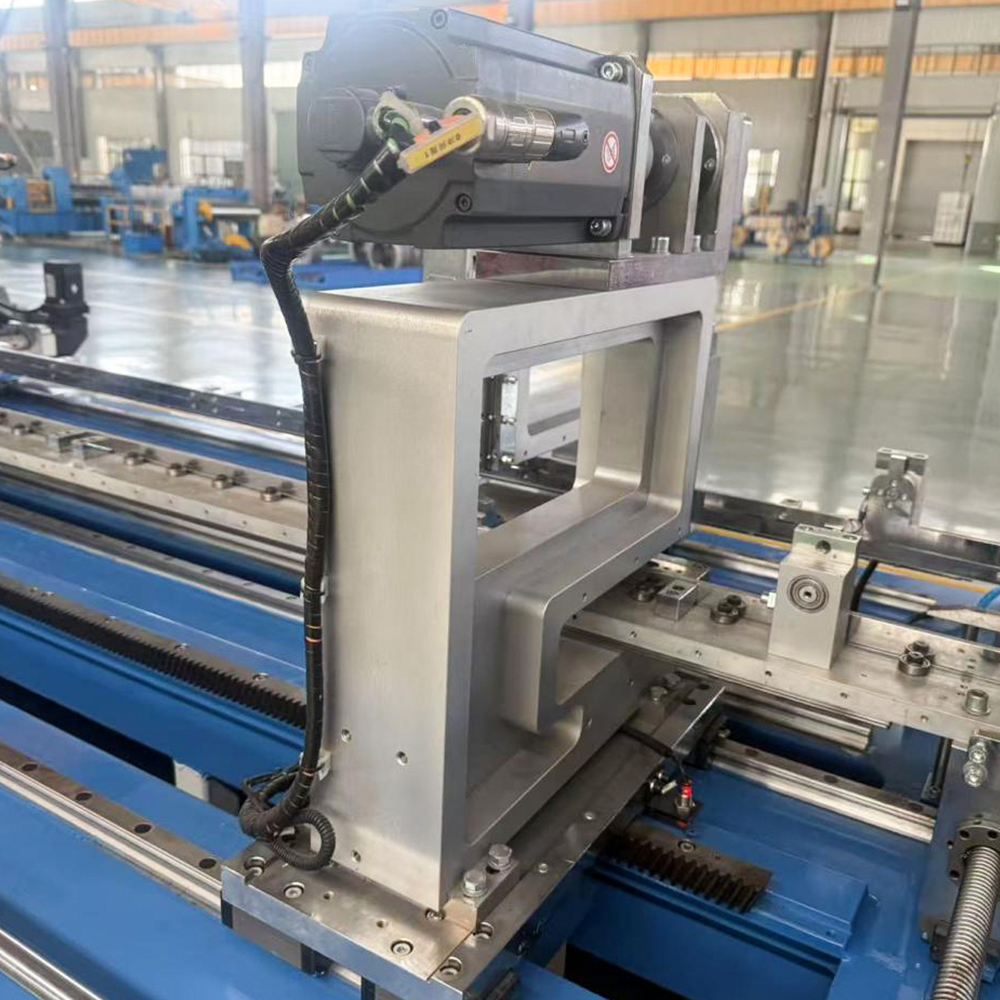

Zatímco mnozí předpokládají, že přesnost délky závisí pouze na servu podávacího válečku, přesah lopatek nepřímo ovlivňuje rozměrovou stabilitu. Když je překrytí nastaveno příliš vysoko, horní čepel se během pronikání mírně vychyluje a vytváří zkosený řez, který se odchyluje od naprogramované linie smyku. Tento efekt je zesílen na užších pásech (šířka pod 50 mm), kde průhyb čepele tvoří významné procento šířky pásu. The HJ-DZ-300 stříhací linka z křemíkové oceli to zmírňuje díky své pevné konstrukci C-rámu a předem zatíženým lineárním vedením, ale překrytí musí být stále kalibrováno, aby odpovídalo meze kluzu materiálu. Například vysoce orientované oceli s vyšší tvrdostí vyžadují mírně snížené překrytí, aby se zabránilo vychýlení čepele, zatímco neorientované oceli nižší jakosti mohou tolerovat hlubší průnik.

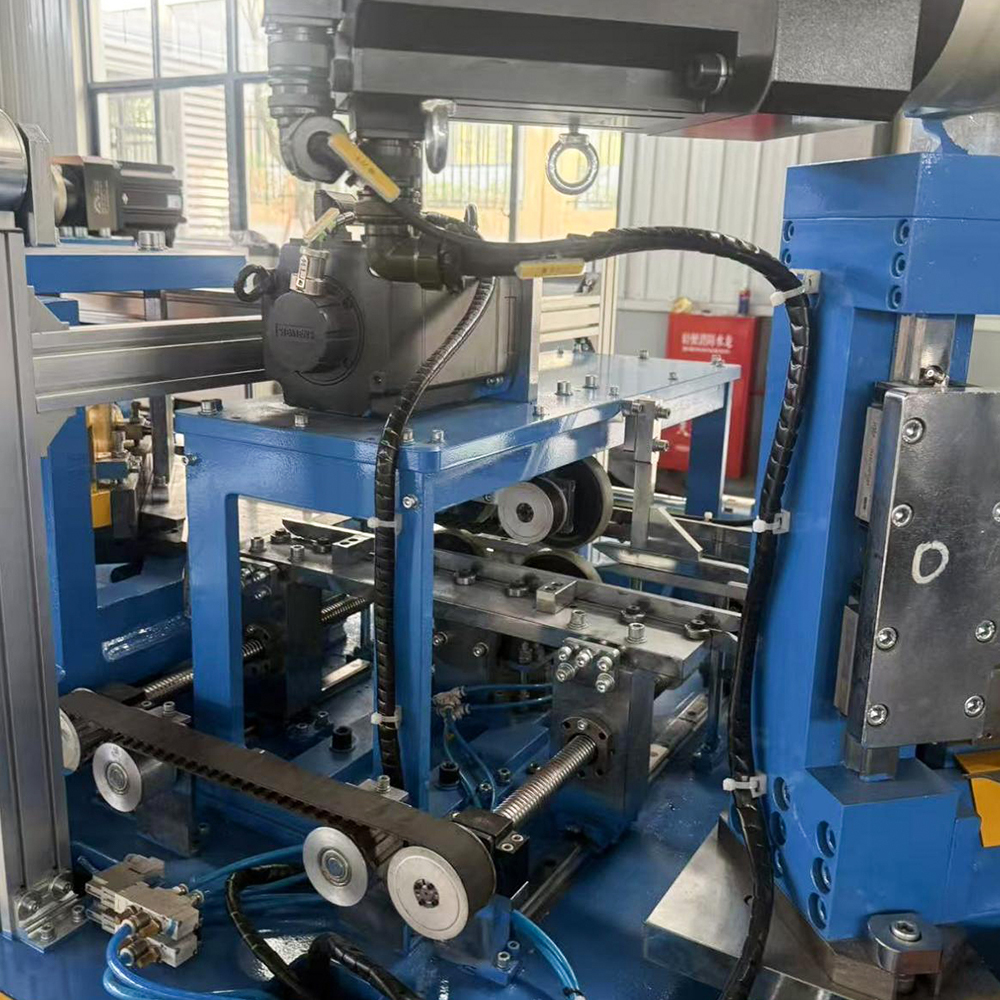

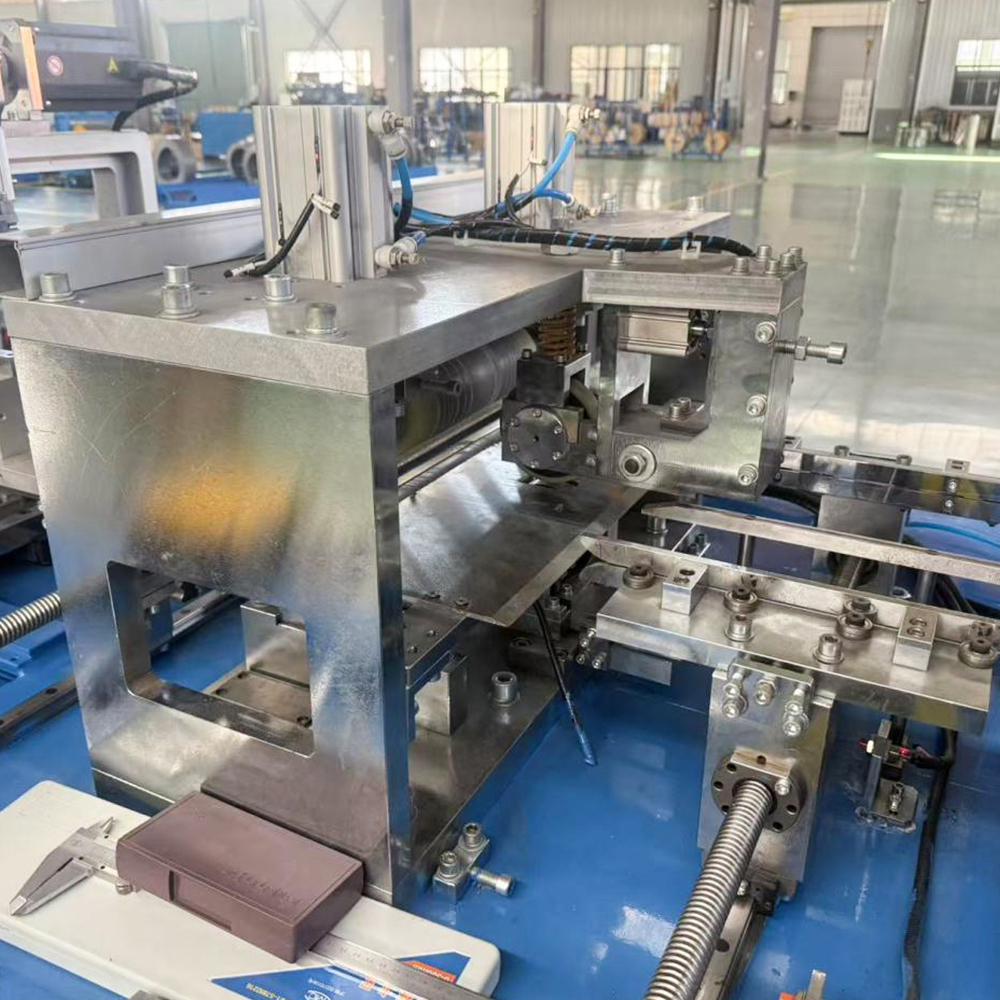

Dále stroj plně servo řízená architektura integruje stříhání s děrovacími operacemi (děrování a V-děrování) v jediném průchodu. Jakákoli rozměrová chyba způsobená nesprávným překrýváním se šíří do děrovaných prvků, nesprávně zarovnává stohovací otvory a ovlivňuje sestavu jádra. Digitální ovládání překrytí na Stříhací linka HJ-DZ-300 umožňuje operátorům nastavit hodnoty překrytí s rozlišením 0,01 mm, což je kritické pro zachování délkové tolerance ±0,05 mm požadované pro vysoce účinná jádra distribučních transformátorů.

2.3 Integrita materiálu: napětí, povlak a magnetické vlastnosti

Křemíková ocel je potažena izolační vrstvou (obvykle povlak C-5 nebo C-6), aby se minimalizovaly interlaminární ztráty vířivými proudy. Nadměrná vůle nebo přesah čepele vyvolává dodatečné smykové napětí, které může oddělit nebo mikroprasknout tento povlak podél řezné hrany. I když jsou otřepy odstraněny v následném kroku odstraňování otřepů, základní napětí materiálu zůstává. The HJ-DZ-300 stříhací linka z křemíkové oceli snižuje toto riziko zaměstnáváním a sekvence střihu s nízkou hlučností a nízkým dopadem který používá řízené profily zrychlení pro beran. Tato sekvence v kombinaci s optimalizovaným překrýváním zajišťuje, že zóna plastické deformace nepřesahuje více než 0,5 mm od řezné hrany, čímž je zachována orientace zrna a přilnavost povlaku v aktivní oblasti jádra.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ověřila tento přístup prostřednictvím rozsáhlého testování na oceli třídy M4 o tloušťce 0,30 mm, což prokázalo, že správné nastavení čepele snižuje degradaci ztráty jádra až o 8 % ve srovnání se špatně nastavenými liniemi. Tato výkonnostní výhoda je zvláště cenná pro výrobce vyrábějící jádra pro vysoce výkonné transformátory, kde se každý watt snížení ztrát promítá do hmatatelných úspor energie během životního cyklu produktu.

Výše uvedená tabulka shrnuje, jak každý faktor kvality souvisí s parametry čepele a odpovídajícími technickými opatřeními implementovanými na stroji HJ-DZ-300 stříhací linka z křemíkové oceli . Tento systematický přístup umožňuje operátorům upřednostňovat úpravy na základě nejkritičtějšího chybového režimu pro danou zakázku.

3. Praktická kontrolní strategie a provozní přínosy

Implementace efektivní vůle lopatek a kontroly překrytí na HJ-DZ-300 stříhací linka z křemíkové oceli sleduje strukturovaný pracovní postup, který kombinuje ověření před nastavením, monitorování v průběhu procesu a adaptivní kompenzaci. Níže je uveden doporučený postupný postup, který Jiangsu Jingtianxia Electric Technology Co., Ltd. školí všechny zákazníky, aby prováděli během uvádění stroje do provozu a týdenní údržby.

1. Materiálová kvalifikace – Změřte skutečnou tloušťku a tvrdost každé nové šarže svitků pomocí vestavěného tloušťkoměru; zadejte tyto hodnoty do ovládacího panelu, aby se automaticky přepočítala doporučená vzdálenost (5–8 % tloušťky) a základní hodnota překrytí.
2. Ověření zkušebního řezu – Spusťte 10–15 testovacích proužků při vypočteném nastavení; změřte výšku otřepu digitálním mikrometrem a zkontrolujte hloubku převrácení pomocí optického komparátoru. Nastavte vůli v krocích po 0,005 mm, dokud se výška otřepu nestabilizuje pod 0,03 mm.
3. Dynamické ladění přesahů – Postupně zvyšujte přesah od základní hodnoty, dokud hrana řezu nevykazuje rovnoměrnou smykovou zónu (přibližně 1/3 tloušťky materiálu). Pokud se objeví okrajové vlny, snižte přesah o 0,02 mm a ověřte přesnost délky na souřadnicovém měřicím stroji.
4. Uložte optimalizovaný recept – Uložte konečné hodnoty vůlí a překrytí do databáze receptur stroje pod konkrétní třídou materiálu a tloušťkou. To umožňuje okamžité vyvolání pro budoucí běhy a eliminuje prodlevy typu pokus-omyl.
5. Pravidelné opakované ověřování – Každých 8 výrobních hodin nebo po 5000 střižných cyklech proveďte rychlý testovací proužek, abyste zjistili opotřebení čepele; použijte funkci automatické kompenzace opotřebení, která progresivně nastavuje vůli, aby byla zachována stálá kvalita hran.

Výrobci, kteří přijali tuto kontrolní strategii, uvádějí několik kvantifikovatelných výhod. Za prvé, míra zmetkovitosti v důsledku okrajových defektů klesá z typických 3–5 % na méně než 0,8 %, což přímo zlepšuje výtěžnost materiálu – kritický faktor vzhledem k vysokým nákladům na křemíkovou ocel s orientovaným zrnem. Za druhé, životnost kotouče se prodlouží přibližně o 40 %, protože optimální překrytí snižuje rázové zatížení a nerovnoměrné opotřebení. Za třetí, faktor stohování jádra se zlepšuje o 0,5–1,0 procentního bodu, což znamená buď menší objem jádra při stejném hodnocení VA, nebo vyšší účinnost při stejné stopě. Tyto výhody jsou trvale dosahovány na Střihací plošina HJ-DZ-300 , což z něj činí preferovanou volbu pro výrobce, kteří si nemohou dovolit prostoje kvůli přeostření ostří.

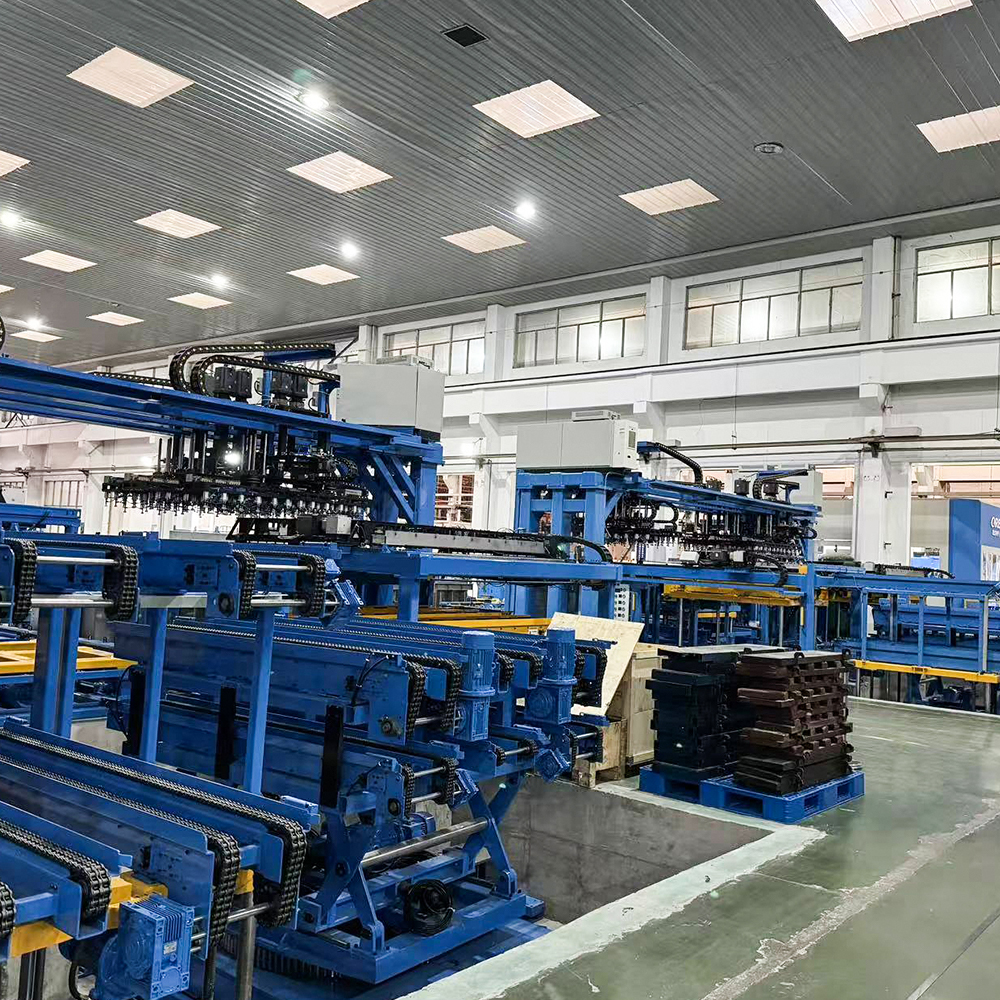

Jiangsu Jingtianxia Electric Technology Co., Ltd. podporuje tyto provozní výhody komplexním poprodejním balíčkem, který zahrnuje vzdálený diagnostický přístup k řídicí jednotce Siemens, což umožňuje odborným technikům vyladit parametry blade serverů i mimo směnu. Tato úroveň podpory v kombinaci s vlastní mechanickou tuhostí stroje zajišťuje, že HJ-DZ-300 stříhací linka z křemíkové oceli poskytuje konzistentní výkon v různých produkčních scénářích – od malosériových prototypových jader až po velkoobjemové série standardních E-I laminací.
