HJ-DZ-440 Silikonová ocel řezaná na délku

Definice produktu

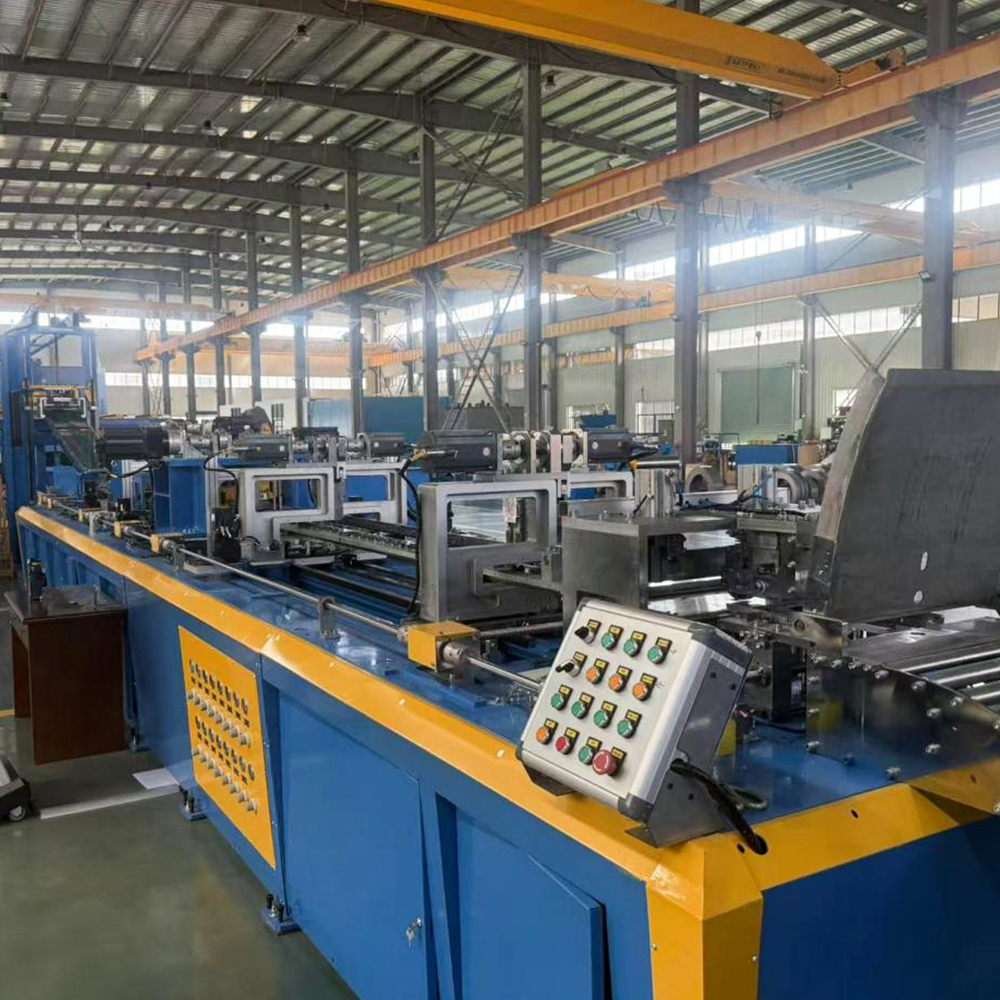

Příčná stříhací linka s jádrem transformátoru HJ-DZ-440 je vysoce přesný automatizovaný stříhací stroj určený pro procesy stohování jádra transformátoru. Díky systému řízení pohybu Siemens a plně servořízené architektuře stroj integruje podávání, děrování, V-děrování, stříhání 45°/135° a inteligentní správu materiálu v jedné jednotce s maximální šířkou zpracování 440 mm.
Zařízení zpracovává za studena válcované svitky z křemíkové oceli s orientovaným zrnem do přesně tvarovaných laminací, které splňují náročné požadavky procesů stohování jádra a dosahují plně automatizované výroby od svitku až po hotové plechy. Standardní konfigurace je konstrukce „2-Shear, 4-Punch“ (2 nůžkové jednotky, 2 V-děrovací jednotky, 2 děrovací jednotky), podporující příčné a podélné 3-krokové, 5-krokové a 7-krokové progresivní řezání. Je kompatibilní se širokou škálou základních struktur a vyhovuje jak výrobním režimům offline stříhání, tak přímému in-line stohování.

Kontaktujte nás
Přidat košík

Výhody produktu

Vysoce přesné servořízení — Vynikající přesnost řezání
Plně uzavřený systém duálního měření délky s externím kodérem servomotoru v kombinaci s pomocným podávacím mechanismem dosahuje přesnosti délky řezu ±0,2 mm při konstantní rychlosti, úhlové přesnosti ±0,1° a odchylky koincidence úhlu překlopení středové končetiny ≤0,1 mm, což zajišťuje konzistentní rozměry a přesnost spojů pro následné stohování jader.

Kompletní pohonný systém Siemens — Stabilní a spolehlivý výkon

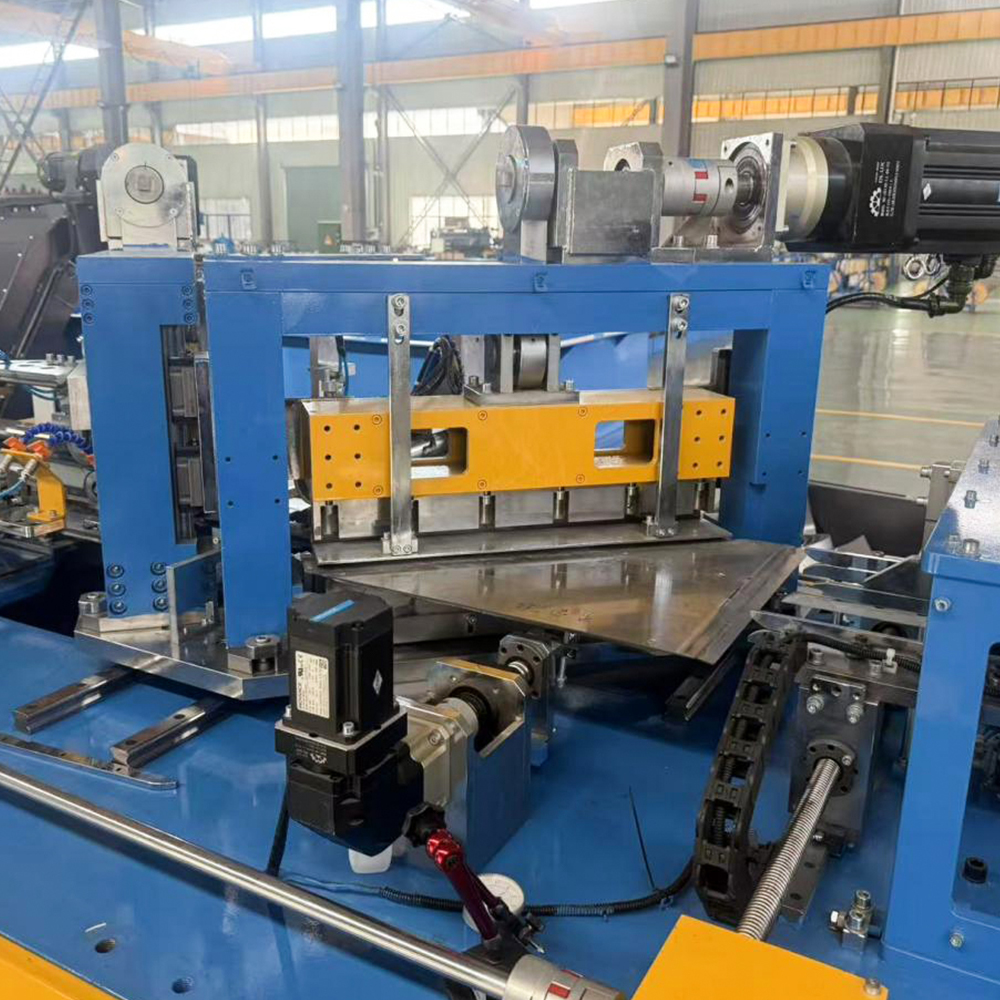

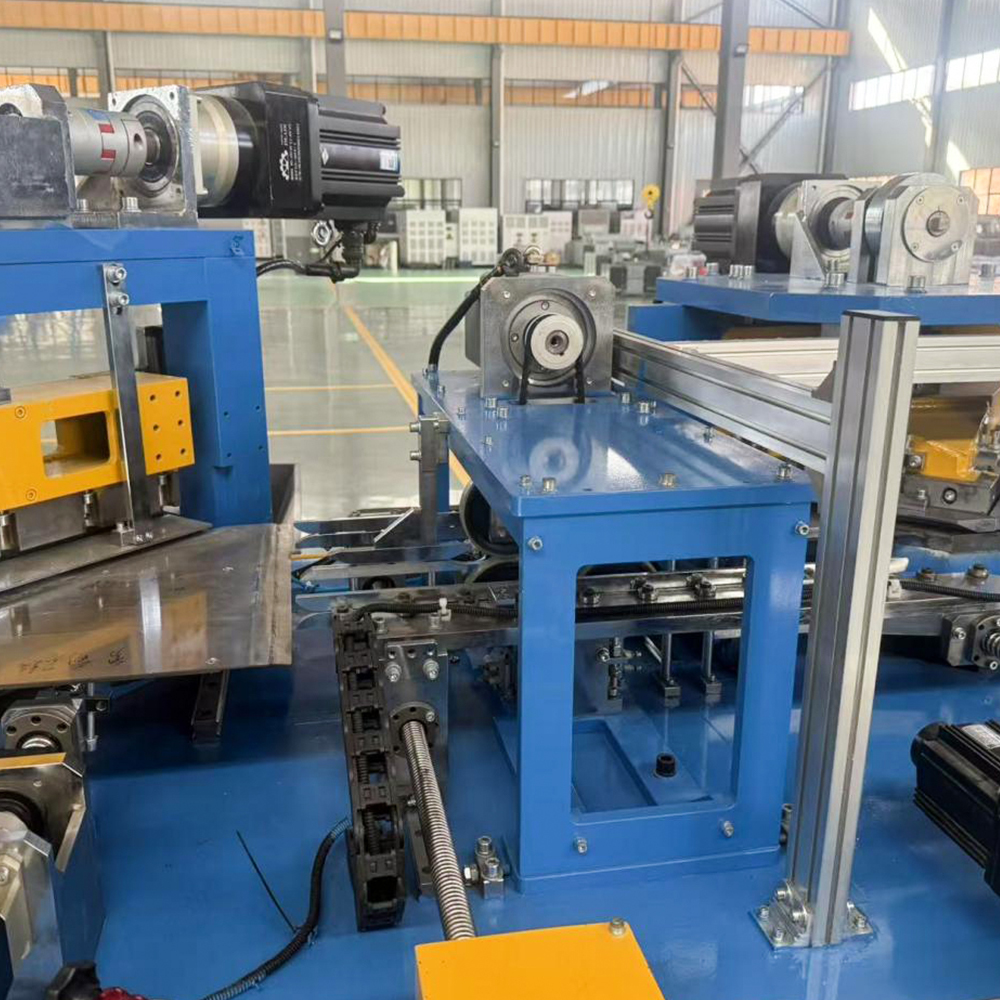

Všechny stanice – podávání, stříhání a děrování – jsou poháněny servomotory Siemens s vysokou odezvou a vysokou setrvačností. Systém řízení pohybu poskytuje stabilní, spolehlivý provoz, vysokou výrobní kapacitu, nízkou poruchovost a snížené dlouhodobé náklady na údržbu.

Nástroje ze slinutého karbidu — Dlouhá životnost
Smykové nože, V-děrovací matrice a děrovací matrice jsou všechny vyrobeny ze slinutého karbidu značky Zhuzhou Diamond (karbid wolframu), dosahují 200 000–300 000 zdvihů na ostření, což výrazně snižuje frekvenci výměny nástrojů a neplánované odstávky výroby.

Nevyžaduje se žádná vyrovnávací nádrž – jednoduchá, nízkonákladová instalace
Inovativní design vyrovnávací desky využívá vícebodové fotoelektrické senzory ke sledování polohy archu v reálném čase a automaticky přizpůsobuje rychlost podávání rychlosti odvíjení. Není potřeba hloubit vyrovnávací jámu, což podstatně snižuje náklady na stavbu základů a zároveň umožňuje automatické řezání závitů.

Dotyková obrazovka HMI — Intuitivní a snadné ovládání
Dotyková obrazovka Siemens s grafickým rozhraním umožňuje operátorům rychle zadávat a upravovat výrobní parametry s přesnou kontrolou výstupního množství podle počtu archů nebo pomocí transformátorové jednotky. To snižuje požadavky na dovednosti obsluhy a zlepšuje efektivitu řízení výroby.

Kompatibilita vícestupňového procesu — Široká přizpůsobivost
Podporuje příčné a podélné 3-krokové, 5-krokové a 7-krokové progresivní stohovací procesy, flexibilně se přizpůsobující různým strukturám jádra a splňující požadavky na zpracování plechů různých jader transformátorů suchého typu a ponořených v oleji.

Aplikace Zpětná vazba

Aplikace produktů

HJ-DZ-440 se primárně používá v průmyslu výroby transformátorů v následujících scénářích:

Zpracování jádra transformátoru středního a velkého výkonu: Vhodné pro řezání velkoformátových laminací s délkou ramene jádra 770–2400 mm a šířkou 80–440 mm, splňující požadavky výroby vysokokapacitních výkonových transformátorů.

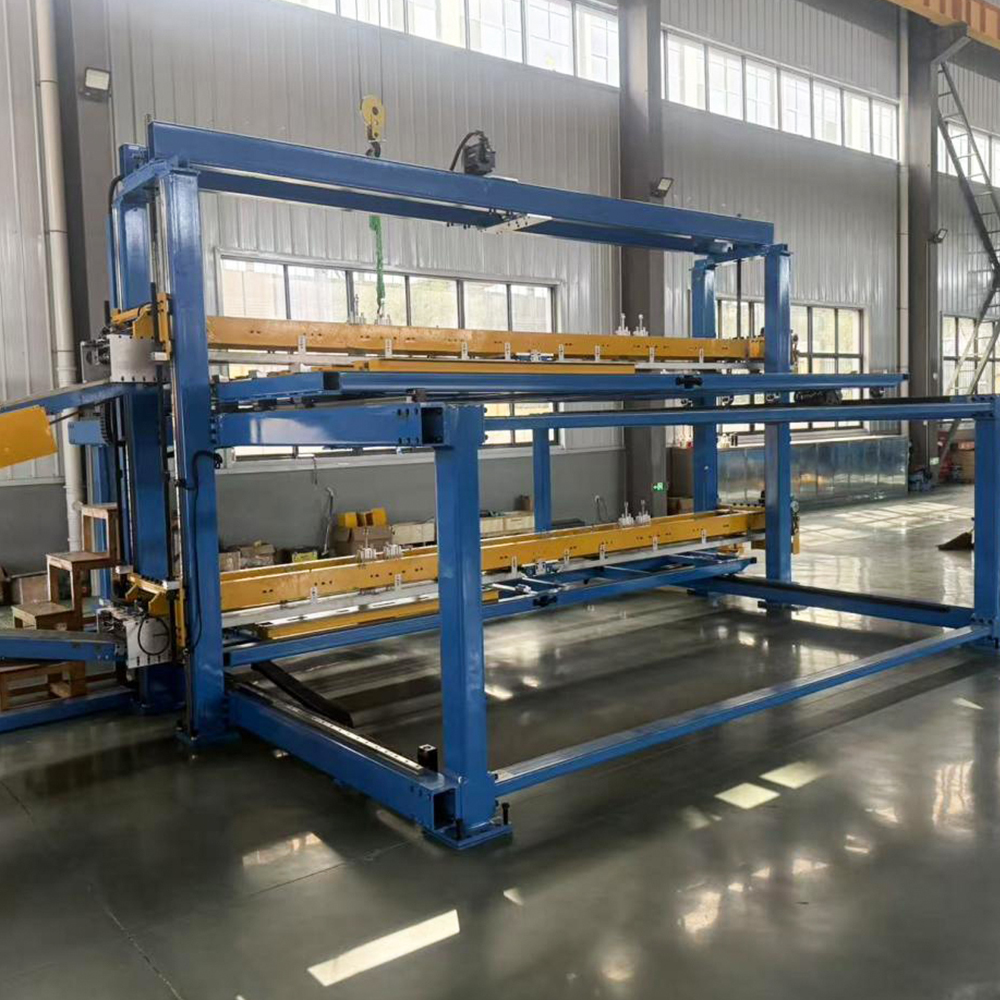

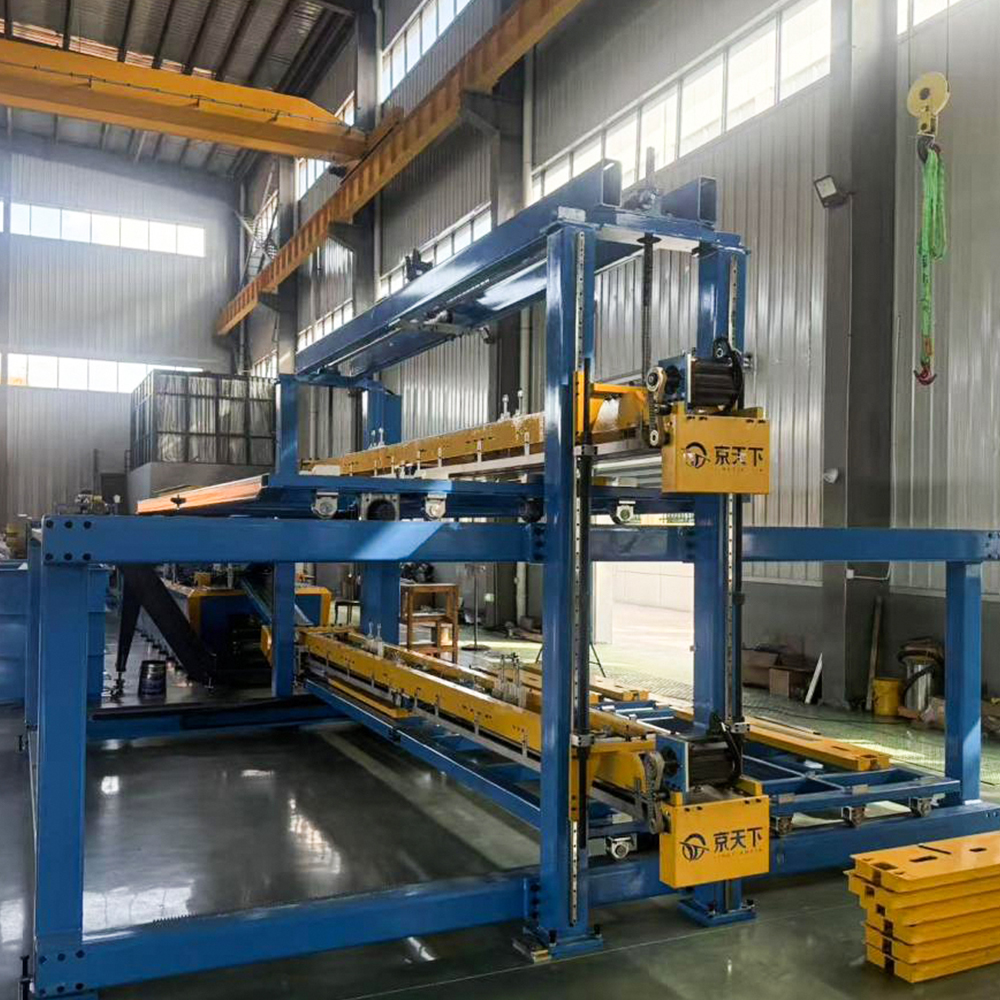

Integrace řadové stohovací linky: Přímo se připojuje k zařízení pro řadové stohování jádra řady ZXD, což umožňuje současné stříhání a stohování a eliminuje mezikroky zdvihání a přemisťování, což výrazně zvyšuje celkovou efektivitu výroby.
Samostatné stříhání offline: Může také fungovat jako nezávislý stříhací stroj; hotové kolony se přenášejí do stohovacího procesu ručně nebo pomocí dopravníku, přičemž je zachována kompatibilita s konvenčními výrobními pracovními postupy.
Výroba víceodrůdových jádrových plechů: Podporuje zpracování plechů pro 3-ramenné, 5-ramenné a další konfigurace jádra, přizpůsobitelné pro suchý typ, olejové ponoření, skladování energie a další typy transformátorů.

Další doporučení
O nás
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China HJ-DZ-440 Silikonová ocel řezaná na délku Suppliers and HJ-DZ-440 Silikonová ocel řezaná na délku Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
Čestný certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Patentový certifikát
  • Obchodní licence
  • Certifikace systému managementu jakosti
Novinky
Zpětná vazba ke zprávě
HJ-DZ-440 Silikonová ocel řezaná na délku Industry knowledge

Jak se liší řezací linka HJ-DZ-440 od ​​řezací linky pro zpracování silikonové oceli?

V oblasti výroby jádra transformátoru výběr vhodného zpracovatelského zařízení přímo určuje kvalitu produktu, využití materiálu a efektivitu výroby. I když obojí linky ze silikonové oceli nařezané na délku a dělicí linky se používají pro zpracování křemíkové oceli, jejich pracovní principy, aplikační scénáře a finální produkty se zásadně liší. Tento článek přebírá HJ-DZ-440 silikonová ocel nařezaná na délku jako příklad poskytuje podrobnou srovnávací analýzu těchto dvou metod zpracování, která vám pomůže učinit informované rozhodnutí na základě skutečných potřeb výroby.

1. Definice a umístění jádra: řezání vs. řezání

A řezací čára se primárně používá k podélnému stříhání širokých svitků z křemíkové oceli na několik užších svitků. Jeho hotový produkt zůstává ve formě svitků a hlavním účelem je změnit šířku materiálu pro následné lisování nebo řezání. Na rozdíl od toho, HJ-DZ-440 silikonová ocel nařezaná na délku je přesný stříhací systém, který řeže svitky na ploché plechy předem stanovených délek. Ještě důležitější je, že je speciálně navržen pro stohování laminování jádra transformátoru, integraci podávání, děrování, V-řezání, stříhání 45°/135° a inteligentní správu materiálu do jediné automatizované jednotky.

Podle definice produktu od Jiangsu Jingtianxia Electric Technology Co., Ltd. HJ-DZ-440 se vyznačuje standardní konfigurací "2-Shear, 4-Punch" (2 stříhací jednotky, 2 V-děrovací jednotky a 2 děrovací jednotky), podporující příčné a podélné 3-krokové, 5-krokové a 7-krokové progresivní řezání. Tato úroveň funkční integrace je něco, co je konvenční řezací linka ze silikonové oceli jednoduše nelze dosáhnout, protože posledně jmenovaný provádí pouze podélné řezání bez jakýchkoliv příčných řezných nebo děrovacích schopností.

2. Procesní tok a funkční rozdíly

Procesní tok typické dělicí linky zahrnuje odvíjení, vyrovnávání, podélné řezání kruhovými noži, řízení napětí a zpětný ráz. Celý proces je kontinuální a konečným výstupem je několik úzkých cívek. The HJ-DZ-440 silikonová ocel nařezaná na délku , se však řídí zcela jinou logikou zpracování. Jeho pracovní postup je: odvíjení → vyrovnání → děrování → V-řezání → stříhání 45°/135° → stohování plechů. Zařízení zpracovává za studena válcované svitky z křemíkové oceli s orientovaným zrnem do přesně tvarovaných laminací, které splňují náročné požadavky procesů stohování jádra a dosahují plně automatizované výroby od svitku až po hotové plechy.

Mezi hlavní funkční rozdíly patří:

  • Metoda stříhání: Dělicí linky používají rotační kruhové nože pro kontinuální podélné řezání, zatímco HJ-DZ-440 používá přesné gilotinové stříhání pro příčné řezání v pevných délkách.

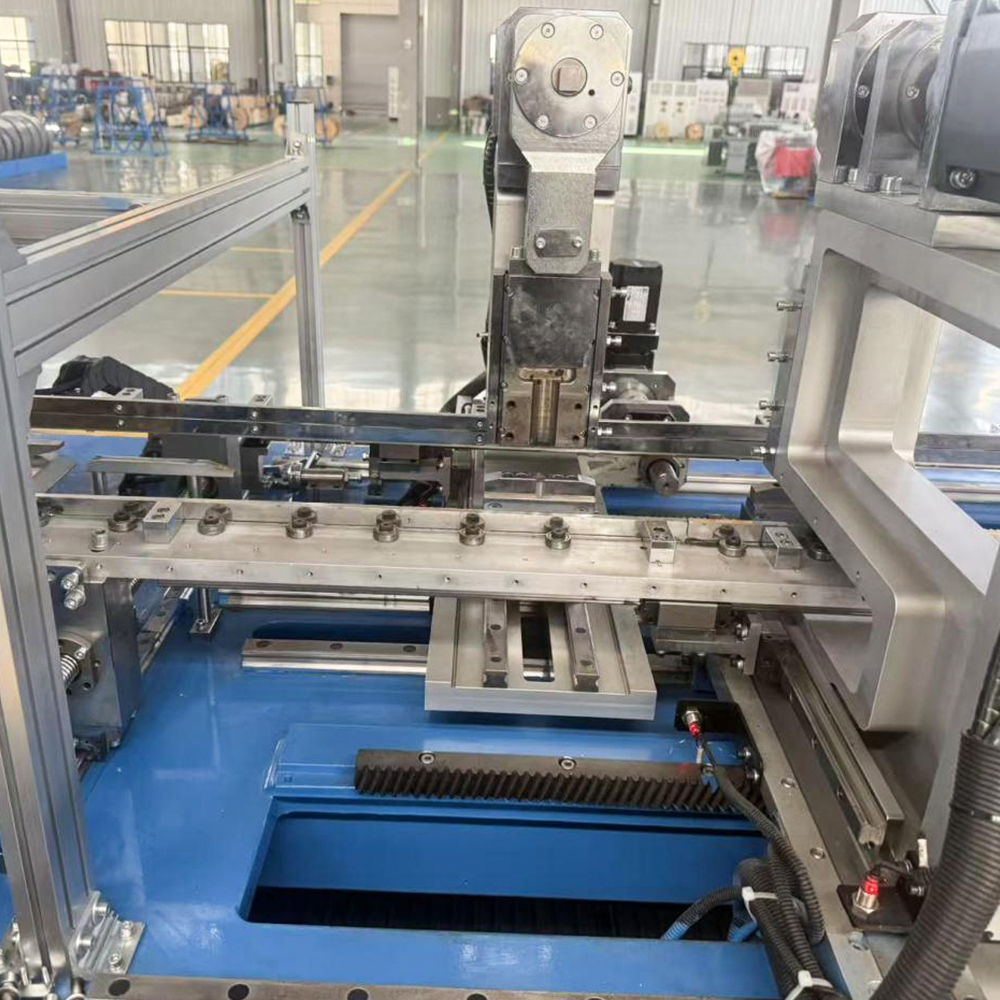

  • Možnost děrování: Dělicí čáry nemají žádnou funkci děrování; a HJ-DZ-440 integruje jak děrovací, tak V-zářezové jednotky pro montáž jádra transformátoru.

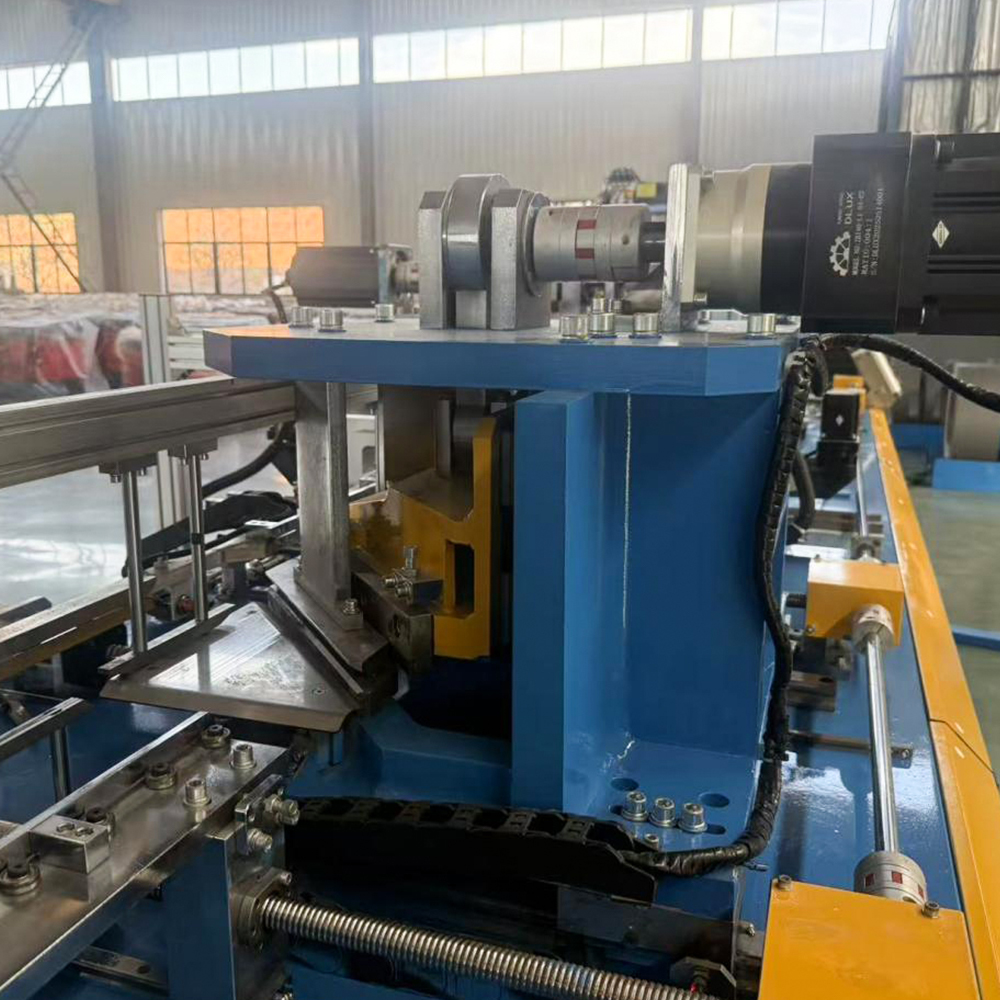

  • Úhlové řezání: HJ-DZ-440 podporuje pokosové řezání 45° a 135°, což je nezbytné pro výrobu transformátorových jader s krokovým přesahem – tato vlastnost chybí u dělicích linií.
  • Výstupní formulář: Výstupní cívky pro řezání linek; a linka nařezaná na délku ze silikonové oceli výstupy naskládané listy připravené k sestavení jádra.

3. Aplikační scénáře a typičtí uživatelé

Dělicí linky jsou široce používány v obecném průmyslu zpracování kovů, včetně automobilových dílů, krytů domácích spotřebičů a obecných lisoven. Tito uživatelé obvykle vyžadují pouze zmenšení šířky a zpětný ráz pro následné kroky zpracování. Na rozdíl od toho, HJ-DZ-440 silikonová ocel nařezaná na délku je speciálně přizpůsoben pro průmysl výkonových transformátorů, zejména pro výrobu vysoce účinných jader transformátorů.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vybavila tuto linku systémem řízení pohybu Siemens a architekturou plně řízenou servomotory, což jí umožňuje podporovat výrobní režimy offline stříhání i přímého stohování na lince. Mezi typické aplikace patří:

  1. Výroba stupňovitých transformátorových jader pro velkovýkonové transformátory.
  2. Výroba motorových lamel s přesnými otvory a zářezy.
  3. Zpracování zrnově orientované křemíkové oceli (CRGO) s minimální ztrátou jádra.
  4. Velkoobjemová výroba stohovaných archů s konzistentní rovinností a kvalitou hran.

4. Technické specifikace a srovnání výkonu

Abychom jasně ilustrovali rozdíly mezi HJ-DZ-440 silikonová ocel nařezaná na délku a typickou dělicí čáru, následující tabulka poskytuje srovnání kritických parametrů vedle sebe:

Parametr Dělící čára HJ-DZ-440 Řez na délku
Max. šířka zpracování Obvykle do 600 mm 440 mm
Metoda stříhání Podélné (rotační kruhové nože) Příčné (gilotinové nůžky)
Děrování Není k dispozici 2 děrovací jednotky (standardní)
Vroubkování Není k dispozici 2 V-děrovací jednotky (standardní)
Úhlové řezání (45°/135°) Není podporováno Podporováno
Výstupní formulář Úzké cívky Naskládané hotové listy
Řídící systém Základní PLC Řízení pohybu Siemens plně řízené servomotorem
Postupné kroky řezání žádný 3-krok, 5-krok, 7-krok

Toto srovnání jasně ukazuje, že zatímco dělicí čára je všestranným nástrojem pro redukci šířky, HJ-DZ-440 silikonová ocel nařezaná na délku je specializovaný, vysoce přesný systém navržený pro dodání hotových laminací připravených pro stohování jádra bez dalších zpracovatelských kroků.

5. Využití materiálu a kvalita hran

U výrobců transformátorových jader má využití materiálu přímý dopad na efektivitu nákladů. Dělicí čáry obvykle generují značný odpad při ořezávání hran, protože celková šířka několika úzkých pásků se zřídka přesně shoduje s původní šířkou cívky. Na rozdíl od toho, HJ-DZ-440 optimalizuje řezné vzory díky své progresivní schopnosti řezání, minimalizuje plýtvání tím, že vkládá různé délky a úhly z jedné cívky.
