Jaký je účel jádra transformátoru?

V srdci každého elektrického energetického systému leží zdánlivě jednoduchá, ale hluboce kritická součást: magnetický obvod, který usměrňuje a omezuje elektromagnetický tok. Když se ptají inženýři a specialisté na nákup "Jaký je účel jádra transformátoru?" , odpověď sahá daleko za rámec základní fyziky. The transformátorová jádra slouží jako centrální nervový systém přeměny napětí, umožňující efektivní přenos energie z primárního do sekundárního vinutí při minimalizaci parazitních ztrát. Bez dobře navržené magnetické dráhy by moderní sítě na střídavý proud trpěly neúměrnou neefektivitou, nadměrným zahříváním a nestabilní regulací napětí. Tento článek poskytuje komplexní, aplikačně orientované zkoumání transformátorová jádra , jejich materiálové klasifikace, konstrukční varianty a kritická role, kterou hrají v současné energetické infrastruktuře – od rozvoden v energetickém měřítku až po inteligentní výrobní haly.

1. Jádra transformátoru typu jádra: Konvenční dříč

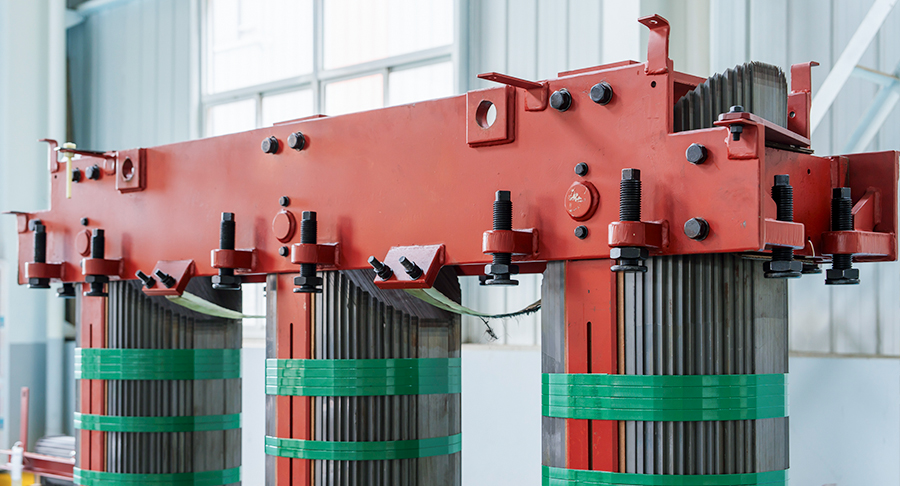

Konfigurace typu jádra představuje nejrozšířenější architekturu ve středně a velkých aplikacích. V tomto provedení se magnetický obvod skládá ze dvou vertikálních ramen (noh) spojených horním a dolním třmenem, přičemž primární a sekundární vinutí je omotané kolem každého ramene. Základní účel těchto transformátorová jádra je poskytnout nízkoreluktanční cestu pro magnetický tok, zajišťující, že velká většina magnetomotorické síly generované primárním vinutím se spojí se sekundárním vinutím. Jádra transformátorových jader jsou typicky konstruovány z laminací z křemíkové oceli s orientovaným zrnem (CRGO), které vykazují výjimečnou magnetickou permeabilitu ve směru válcování, přímo snižující budicí proud a ztráty naprázdno.

Z technického hlediska nabízí konstrukce typu jádra výrazné výhody z hlediska dostupnosti vinutí a účinnosti chlazení. Vzhledem k tomu, že vinutí jsou rozdělena do dvou samostatných ramen, je rozptyl tepla rovnoměrnější, což umožňuje vyšší hustotu výkonu bez překročení teplotních limitů. Typické aplikace zahrnují stupňovité transformátory na farmách s obnovitelnými zdroji energie, průmyslové distribuční transformátory s výkonem od 500 kVA do 50 MVA a trakční transformátory pro železniční systémy. Ve srovnání s alternativami typu shell, typ jádra transformátorová jádra prokazují vynikající odolnost proti zkratu díky symetrické distribuci toku, která minimalizuje mechanické namáhání vinutí během poruchových stavů.

Náš komplexní sortiment transformátorová jádra pokrývá standardní i zakázkové geometrie typu jádra, s tloušťkou laminace v rozmezí od 0,23 mm do 0,35 mm, aby se vyrovnal ztrátový výkon a vyrobitelnost. Jiangsu Jingtianxia Electric Technology Co., Ltd. zdokonalila svou výrobní linku s jádrem, aby dosáhla stohovacích faktorů přesahujících 97 %, což zajišťuje, že efektivní magnetický průřez těsně odpovídá teoretickým návrhovým hodnotám. Společnost s více než 46 odbornými technickými talenty zaměstnává pokročilé techniky laserového rýhování ke snížení ztrát zpřesňováním domény a dodává jádra, která trvale splňují nebo překračují normy IEC a IEEE.

Klíčové specifikace pro návrhy typu Core

• Typický rozsah výkonu: 500 kVA – 50 MVA
• Hustota toku: 1,5 – 1,7 T (materiál CRGO)
• Snížení ztrát naprázdno: o 15–20 % nižší než u konvenčních jader válcovaných za tepla
• Způsob chlazení: Přírodní olej/vzduch nebo nucená cirkulace oleje
• Preferováno pro: Distribuční sítě, větrné elektrárny na moři, těžký průmysl

2. Transformátorová jádra typu Shell: Maximalizace zadržování toku

Na rozdíl od rozložení typu jádra, typu shell transformátorová jádra obklopují vinutí magnetickým materiálem ze všech stran a účinně "uzavře" cívky v železném obvodu. Tato konfigurace se vyznačuje centrálním ramenem nesoucím hlavní tok se dvěma zpětnými cestami (vnějšími rameny), které poskytují výjimečně nízkou reluktanci. Primární účel zůstává stejný – vést a koncentrovat magnetický tok – ale geometrie skořepinového typu dosahuje výrazně nižší svodové reaktance a lepší regulace napětí při velkém zatížení. Tyto transformátorová jádra jsou zvláště ceněny ve vysokoproudých a nízkonapěťových aplikacích, jako jsou pecní transformátory, usměrňovací transformátory pro elektrolýzy a rozsáhlé UPS systémy.

Strukturální integrita konstrukcí skořepinového typu umožňuje větší mechanickou pevnost, díky čemuž jsou vhodné pro instalace, kde jsou extrémní zkratové síly. Navíc, protože se tok rozděluje symetricky mezi dvě vnější ramena, je síťová magnetická nerovnováha minimalizována, což snižuje slyšitelný šum a rozptylové ztráty v přilehlých kovových konstrukcích. Tento výkon však přichází za cenu zvýšené spotřeby materiálu a složitějšího stohování laminací, což zvyšuje celkové výrobní náklady. Pro kritické aplikace, kde jsou prvořadé spolehlivost a stabilita napětí, plášťový typ transformátorová jádra zůstávají preferovanou volbou i přes vyšší počáteční investice.

Jiangsu Jingtianxia Electric Technology Co., Ltd. řeší tyto výrobní výzvy prostřednictvím svého patentovaného automatizovaného stohovacího zařízení a systémů přesného řezání. Výroba jádra skořepinového typu společnosti využívá spoje se stupňovitým překrytím a zkosené rohy, aby se snížila reluktance spojů, čímž se dosahují ztráty jádra, které jsou o 8–12 % nižší než u konvenčních konstrukcí s překrytím na tupo. Integrací inteligentních dílenských skladových systémů s monitorováním kvality v reálném čase zajišťuje Jiangsu Jingtianxia, ​​že každé jádro typu shell opustí továrnu s konzistentní propustností a mechanickou tolerancí, což podporuje globální klienty v odvětvích od tavení hliníku po záložní napájení datových center.

Charakteristické vlastnosti jader typu Shell

1. Vynikající odolnost proti zkratu díky plně uzavřené podpoře vinutí
2. Nižší úniková reaktance (typicky 5–8 % ve srovnání s 10–15 % u typu jádra)
3. Snížená rozptylová magnetická pole, umožňující užší rozestupy mezi fázemi
4. Vyšší cena materiálu, ale delší životnost v náročných provozních prostředích
5. Běžně určený pro elektrochemické procesy a těžké trakční pohony

3. Amorfní kovová jádra transformátorů: hranice účinnosti nové generace

Amorfní kovové slitiny, často označované jako kovová skla, představují posun paradigmatu v magnetickém materiálovém inženýrství. Na rozdíl od konvenčních krystalických křemíkových ocelí tyto transformátorová jádra jsou vyráběny rychlým tuhnutím (zhášením) z roztaveného stavu, jehož výsledkem je nekrystalická atomová struktura, která vykazuje extrémně nízkou koercivitu a prakticky nulovou magnetostrikci. Primárním účelem použití amorfního kovu pro transformátorová jádra je drasticky snížit ztráty naprázdno – typicky o 60–70 % ve srovnání s prémiovými CRGO ocelimi – při zachování srovnatelných úrovní hustoty toku (kolem 1,35–1,45 T). Díky tomu jsou amorfní jádra výjimečně atraktivní pro distribuční transformátory pracující v podmínkách nízkého zatížení po dlouhou dobu, jako jsou například obytné sítě a projekty elektrifikace venkova.

Z hlediska výroby představuje amorfní kov jedinečné výzvy: materiál je extrémně tenký (přibližně 0,025 mm) a notoricky křehký, což vyžaduje specializované řezací a stohovací zařízení, aby se zabránilo mikro-zlomením, které zhoršují magnetický výkon. Kromě toho je hustota saturačního toku nižší než u CRGO, což vyžaduje větší průřezy jádra pro stejný výkon. Navzdory těmto nevýhodám úspory nákladů na životní cyklus díky nižším ztrátám energie často převažují nad počáteční prémií, zejména v regionech s vysokými tarify za elektřinu nebo přísnými mandáty na snižování emisí uhlíku. Pokročilé transformátorová jádra vyrobené z amorfních slitin jsou stále více specifikovány pro projekty zelených budov, nabíjecí uzly pro elektromobily a chytré mikrosítě, kde se počítá každá watthodina.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinula specializované linky pro zpracování amorfních kovových jader, které zahrnují nízkonapěťové stříhání a protokoly žíhání, které zachovávají jedinečné magnetické vlastnosti materiálu. Technický tým společnosti, který se skládá z více než 46 specialistů na výzkum a vývoj, spolupracuje s materiálovými vědci na optimalizaci geometrie jádra pro minimální ztrátu spojů a dosažení účinnosti při plném zatížení nad 99,2 % u prototypových jednotek. Kombinací technologie amorfního jádra s inteligentními stroji pro příčné řezání a automatizovanou logistikou nabízí Jiangsu Jingtianxia řešení na klíč, které spojuje vysoce účinný design s průmyslovou výrobou a slouží klientům, kteří požadují jak odpovědnost vůči životnímu prostředí, tak provozní dokonalost.

Aplikační výhody amorfních jader

• Snížení ztrát naprázdno: až o 70 % oproti konvenčnímu CRGO
• Ideální pro profily cyklického zatížení (např. pohotovostní režim přes noc, přerušovaný provoz)
• Nižší provozní teplota díky sníženému vývinu tepla
• Prodloužená životnost transformátoru (snížené tepelné stárnutí izolace)
• Upřednostňovány podniky, které sledují cíle s nulovým čistým uhlíkem

Srovnávací výkonnostní matice

4. Step-Lap a Mitered Joint Cors: Precision Engineering pro minimalizaci ztrát

Kromě makroskopické klasifikace tvarů a materiálů jádra hraje při určování celkového výkonu jádra rozhodující roli vnitřní geometrie spoje. Spoje se stupňovitým překrytím, také známé jako stupňovité nebo prokládané spoje, uspořádávají po sobě jdoucí laminovací vrstvy s přesazenými přesahy, čímž efektivně rozdělují odpor vzduchové mezery na více rozhraní. Tato technika snižuje lokalizované nasycení toku, ke kterému dochází u konvenčních tupých spojů, a snižuje ztráty naprázdno i magnetizační proud. Pokosové spoje na druhé straně využívají přesné úhlové řezy (typicky 45 stupňů) v rohových průsečíkech třmenu a ramen, čímž se směr válcování oceli s orientovaným zrnem vyrovná s dráhou toku, aby se minimalizovala reluktance v každém ohybu. Pokročilé transformátorová jádra integrujte jak krokové, tak pokosové funkce, abyste dosáhli snížení ztrát o 10–15 % ve srovnání s jednoduchými sestavami s překrytím na tupo.

Výrobní přesnost požadovaná pro tyto typy spojů vyžaduje špičkové příčné řezací stroje s CNC řízeným polohováním čepele a měřením tloušťky v reálném čase. Jiangsu Jingtianxia Electric Technology Co., Ltd. investovala značné prostředky do automatizovaného zařízení pro stohování jádra, které udržuje vyrovnání na úrovni mikronů napříč stovkami laminačních vrstev a zajišťuje konzistentní distribuci vzduchové mezery a opakovatelný elektromagnetický výkon. Kroková jádra společnosti jsou široce používána ve vysoce účinných distribučních transformátorech dodávaných do evropských a severoamerických utilit, kde přísné předpisy pro ekodesign nařizují maximální limity ztrát. Kombinací pokosového řezání rohů s automatickým stohováním dosahuje Jiangsu Jingtianxia u jader CRGO stohovacího faktoru 97,5 %, což se promítá do hmatatelných úspor energie během 30leté životnosti transformátoru.

Inteligentní skladový systém společnosti navíc sleduje každou dávku laminace v celém výrobním řetězci – od řezání a řezání až po žíhání a konečnou kontrolu – zajišťuje plnou sledovatelnost a shodu s plány kvality specifickými pro klienta. Tato vertikální integrace podporovaná automatizovanými logistickými výrobními linkami umožňuje Jiangsu Jingtianxia nabízet rychlé prototypování a krátké dodací lhůty pro vlastní geometrie jádra, což je zásadní výhoda pro projekty s napjatými plány výstavby.

Často kladené otázky

Q1: Jaký je primární rozdíl mezi jádry transformátoru typu jádra a jádra transformátoru typu shell?

Hlavní rozdíl spočívá v uspořádání vinutí k jádru. V jádrovém typu transformátorová jádra Vinutí obklopuje magnetické ramena, zatímco u konstrukcí typu shell obklopuje magnetický obvod vinutí na více stranách. Typ jádra nabízí lepší chlazení a nižší náklady, zatímco typ pláště poskytuje nižší únikovou reaktanci a vynikající odolnost proti zkratu pro aplikace s vysokým proudem.

Q2: Jak amorfní kovová jádra transformátorů snižují energetické ztráty ve srovnání s konvenčními jádry CRGO?

Amorfní slitiny postrádají krystalickou strukturu zrna, která prakticky eliminuje magnetickou anizotropii a snižuje hysterezní ztráty o 60–70 %. Navíc jejich vyšší elektrický odpor (přibližně trojnásobný oproti CRGO) minimalizuje ztráty vířivými proudy, což z nich dělá energeticky nejúčinnější volbu pro distribuční transformátory s nízkým zatížením.

Q3: Jakou roli hraje Jiangsu Jingtianxia Electric Technology Co., Ltd. v dodavatelském řetězci jádra transformátoru?

Jiangsu Jingtianxia je vertikálně integrovaný výrobce, který navrhuje, vyrábí a dodává přesnost transformátorová jádra ve všech hlavních kategoriích. Společnost spojuje více než 46 technických expertů s automatizovanými systémy stohování, řezání a skladování, aby nabídla jednorázová řešení – od CRGO krokových jader po amorfní kovové sestavy – podpořená přísnou kontrolou kvality a globální logistickou podporou.

Otázka 4: Proč je pro výkon jádra transformátoru kritická konstrukce spoje (kroková nebo zkosená)?

Geometrie kloubu přímo ovlivňuje magnetickou reluktanci na rozhraní třmenu a končetiny. Stupňovité a pokosové spoje snižují lokalizované nasycení a lemování toku, což snižuje ztráty naprázdno a magnetizační proud o 10–15 %. U vysoce účinných transformátorů jsou tyto přesné konstrukce spojů zásadní pro splnění přísných energetických předpisů a dosažení dlouhodobých úspor nákladů.
