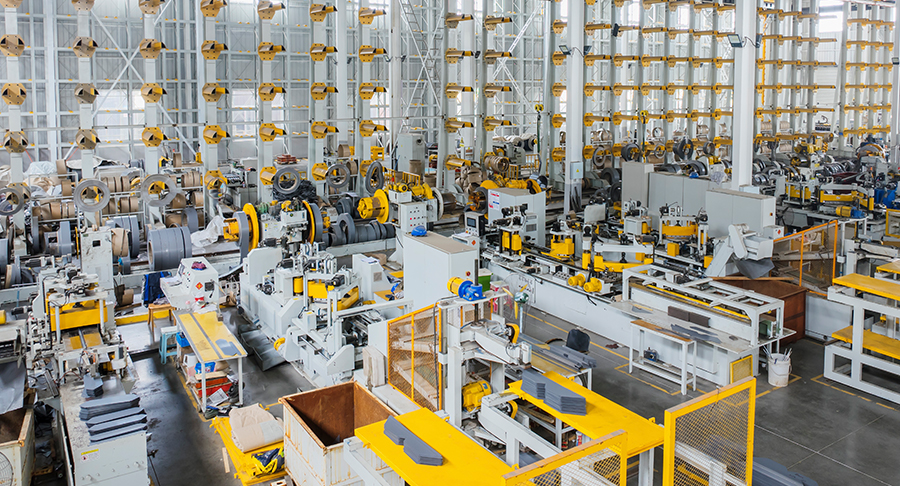

K čemu se používá stroj na příčné řezání jádra v průmyslu transformátorů?

V moderním ekosystému výroby transformátorů nejsou přesnost a účinnost pouze provozními cíli, ale základními požadavky na spolehlivost produktu a kontrolu nákladů. V srdci tohoto precizně řízeného prostředí leží stroje na příčné řezání jádra , kategorie specializovaných zařízení určených ke zpracování plechů z křemíkové oceli na přesné rozměry potřebné pro laminaci jádra transformátoru. Na rozdíl od univerzálních stříhacích nebo dělicích linek jsou tyto stroje konstruovány tak, aby zvládaly jedinečné fyzikální vlastnosti elektrotechnických ocelí s orientovaným zrnem, zajišťují minimální tvorbu otřepů, přesné úhlové řezy a konzistentní faktory stohování. Tento článek poskytuje komplexní technické vyšetření toho, jak stroje na příčné řezání jádra funkce v rámci odvětví transformátorů, jejich primární klasifikace a kritická role, kterou hrají v moderních inteligentních výrobních pracovních postupech.

Jádro transformátoru, typicky vyrobené z vrstvených vrstev tenké křemíkové oceli, určuje magnetickou účinnost jednotky, ztráty naprázdno a celkový tepelný výkon. Jakákoli odchylka v délce řezu, pravoúhlosti nebo kvalitě hran se přímo promítá do zvýšených ztrát vířivými proudy nebo slyšitelného hluku. proto stroje na příčné řezání jádra nejsou samostatné nůžky, ale integrované systémy zahrnující podávací mechanismy, rovnací jednotky, kodéry pro přesné měření a vysokorychlostní děrovací nebo vrubovací stanice. Abychom ocenili jejich plnou užitečnost, je nezbytné prozkoumat tři hlavní kategorie produktů, které dominují současnému trhu: vysokorychlostní modulární řezací linky , přesné CNC příčné nůžky a integrované stohovací a řezací systémy . Každá kategorie se zaměřuje na různá výrobní měřítka, jakosti materiálů a požadavky na automatizaci a nabízí výrobcům přizpůsobený přístup k výrobě jádra.

1. Vysokorychlostní modulární řezací linky

První hlavní klasifikace zahrnuje vysokorychlostní modulární řezací linky , které jsou určeny pro nepřetržité, vysoce výkonné provozy typické pro velkovýrobce transformátorů. Tyto stroje na příčné řezání jádra pracují při rychlosti linky přesahující 120 metrů za minutu, využívající servopohony podávací válce a algoritmy kompenzace délky v reálném čase. Charakteristickým rysem této kategorie je její modulární architektura – linku lze rozšířit o další děrovací jednotky, V-řezací stanice nebo dokonce automatické stohovací dopravníky bez výměny základního rámu. Pro výrobce vyrábějící distribuční transformátory ve velkých objemech nabízí tato modularita jasnou cestu pro zvýšení kapacity a zároveň chrání počáteční kapitálové investice.

Funkčně začíná vysokorychlostní modulární linka odvíječem, který manipuluje se svitky až do 25 tun, následovaným přesným vyrovnávačem, který odstraňuje sadu svitků. Střihací stanice využívá rotační nůžky nebo gilotinovou čepel poháněnou střídavým motorem s vysokým kroutícím momentem, dosahující délky střihu s tolerancemi ±0,05 mm. Pokročilé modely integrují optickou detekci hran pro kompenzaci pohybu materiálu a zajišťují, že příčný řez zůstane dokonale kolmý ke směru válcování. Tato kategorie vyniká ve zpracování standardních křemíkových ocelí třídy M4 a M5, běžně používaných v olejových transformátorech o výkonu až 10 MVA. Primárním rozlišovacím znakem je schopnost udržovat konzistentní kvalitu při vysokých rychlostech a zároveň podporovat rychlou změnu mezi různými konstrukcemi jádra, obvykle do 15 minut.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinula patentovanou vysokorychlostní modulární řadu, která zahrnuje monitorování tloušťky v reálném čase a adaptivní nastavení vůle ostří, čímž řeší jednu z nejtrvalejších výzev při vysokorychlostním řezání – růst otřepů při delších výrobních sériích. S více než 46 vlastními technickými specialisty společnost vylepšila své algoritmy řízení posuvu, aby snížila odchylku délky o 40 % ve srovnání s konvenčními systémy. Toto řešení oceňují zejména klienti vyrábějící jádra z amorfní slitiny, kde i drobné nedokonalosti hran mohou způsobit značné potíže při montáži.

• Maximální rychlost řezání: 150 m/min s aktivním tlumením vibrací.
• Integrovaná kapacita děrování: až 4 zářezy na cyklus s programovatelnou hloubkou.
• Automatický sběr šrotu a ořez hran pro nepřetržitý provoz.
• Vzdálené diagnostické rozhraní kompatibilní s továrními systémy MES.

Ve srovnání s jinými kategoriemi nabízí vysokorychlostní modulární linka nejnižší náklady na díl pro dlouhé výrobní série, ale vyžaduje větší půdorys a sofistikovanější školení operátorů. Je to preferovaná volba pro specializované transformátorové závody se stabilním portfoliem produktů.

2. Přesné CNC příčné nůžky

Druhá kategorie zahrnuje přesné CNC příčné nůžky , které upřednostňují přesnost a flexibilitu před nezpracovanou propustností. Tyto stroje na příčné řezání jádra se obvykle používají v prostředí dílen nebo pro vývoj prototypů, kde se často mění délky řezu a třídy materiálů se pohybují od standardní křemíkové oceli po ultratenké slitiny s vysokou permeabilitou. Na rozdíl od modulárních řad přesné nůžky využívají tuhou konstrukci C-rámu a hydromechanický systém ovládání čepele, který poskytuje čistý, kolmý řez s minimálním vychýlením čepele a dosahuje tolerance až ±0,02 mm na šířku 1000 mm.

Provozní pracovní postup přesných nůžek zahrnuje servopoháněný válečkový podavač s absolutními enkodéry, programovatelný zadní doraz pro nastavení délky a digitální ovládací panel, který ukládá až 500 řezných programů. Charakteristickým technickým znakem je adaptivní cut-on-the-fly schopnost, kdy nůžky zahájí řez, když je materiál stále v pohybu, čímž se zkracuje doba cyklu bez kompromisů v přesnosti. Díky tomu je tato kategorie ideální pro výrobu stupňovitých jader a prokládaných spojů, kde každá laminace vyžaduje mírně odlišné rozměry pro dosažení optimální distribuce magnetického toku. Stroje také podporují pokosové řezy až do 45 stupňů, což rozšiřuje jejich použití na transformátory s vinutým jádrem.

Typické scénáře použití zahrnují opravárenské a údržbářské dílny, výzkumné laboratoře a malosériové výrobce speciálních transformátorů pro železniční nebo námořní aplikace. Výhoda diferenciace spočívá ve schopnosti zpracovávat křehké materiály – jako jsou vysokoindukční oceli o tloušťce 0,18 mm – bez vytváření okrajových trhlin nebo delaminace, což je problém, který často sužuje vysokorychlostní rotační nůžky. Kromě toho CNC rozhraní umožňuje bezproblémovou integraci s CAD systémy, což umožňuje přímý import řezných vzorů ze základního konstrukčního softwaru.

Jiangsu Jingtianxia Electric Technology Co., Ltd. nabízí variantu s přesným střihem vybavenou modulem pro kontrolu hran na bázi laseru, který vyřazuje jakýkoli arch s mikrootřepy přesahujícími 0,03 mm, čímž zajišťuje, že do stohovací stanice postoupí pouze bezvadné laminace. Tato schopnost je v souladu s širším portfoliem společnosti, které zahrnuje inteligentní stohovací zařízení a automatizované skladování a vytváří uzavřený systém zajištění kvality. Kategorie přesných střihů, i když je pomalejší než modulární linky, poskytuje vynikající povrchovou úpravu a je často nasazována jako doplňkový stroj pro velkoobjemové zakázky s malým objemem.

1. Nastavte cílovou délku řezu a úhel pokosu pomocí dotykového HMI.
2. Vložte cívku a spusťte cyklus automatického rovnání.
3. Proveďte zkušební řez a ověřte rozměry pomocí integrovaného optického komparátoru.
4. Zahájit výrobu; systém automaticky upravuje kompenzaci posuvu na základě zpětné vazby kodéru v reálném čase.

Pokud jde o cenu a přínos, přesné CNC nůžky vyžadují vyšší počáteční investici na jednotku výkonu, ale nabízejí bezkonkurenční flexibilitu, díky čemuž jsou nepostradatelné pro výrobce transformátorů, kteří uspokojují různé specifikace zákazníků.

3. Integrované stohovací a řezací systémy

Třetí a technologicky nejpokročilejší kategorií je integrovaný systém stohování a řezání , který kombinuje příčné řezání s robotickým stohováním do jediného kontinuálního procesu. Tyto stroje na příčné řezání jádra nejsou pouze řezacími nástroji, ale kompletními pracovními buňkami, které transformují svitkový materiál na pakety jádra připravené k sestavení. Systém obsahuje předřazený řezací modul – typicky přesné nůžky nebo vysokorychlostní rotační řezačku – následovaný dopravníkem, který přivádí nařezané lamely do víceosého portálového robota nebo do jednotky pro výběr a umístění ve stylu delta. Robot uspořádá každou laminaci v předem definované sekvenci stohování a podle potřeby aplikuje adhezivní nebo blokovací tlak.

Základní technickou inovací je kontrola registrace v reálném čase , kde řezací modul a stohovací robot sdílejí společný souřadnicový systém odvozený z okrajových senzorů a kamer. To zajišťuje, že každá vrstva je naskládána s úhlovou přesností lepší než 0,01°, což je kritické pro snížení ztrát jádra ve vysoce účinných transformátorech (IE4 a vyšší). Systém také obsahuje integrovanou vážicí stanici, která vypočítává stohovací faktor na vrstvu a poskytuje okamžitou zpětnou vazbu pro nastavení procesu. Tato kategorie se používá převážně pro velké výkonové transformátory (nad 50 MVA) a pro trakční transformátory, kde hmotnost jádra a symetrie přímo ovlivňují dynamický výkon.

Ve srovnání se samostatným řezáním a ručním stohováním integrovaný systém snižuje závislost na pracovní síle až o 70 % a eliminuje poškození způsobené manipulací, což je výhodné zejména u tenkých materiálů (0,15 mm). Složitost systému však vyžaduje sofistikovaný software pro generování vzorů, sekvenování vrstev a předcházení kolizím. Vyžaduje také vyšší úroveň prediktivní údržby díky synchronizovanému provozu mechanických, pneumatických a vizuálních subsystémů.

Jiangsu Jingtianxia Electric Technology Co., Ltd. nasadila své integrované stohovací a řezací systémy v několika továrnách na transformátory první úrovně po celé Asii, čímž dosáhla zdokumentovaného 25% zkrácení doby cyklu montáže jádra. Vlastní stohovací algoritmy společnosti, vyvinuté týmem 46 profesionálních technických talentů, zohledňují deformaci materiálu a variace tloušťky a dynamicky upravují sílu sběru robota a úhel umístění. Toto řešení je součástí komplexního inteligentního portfolia společnosti, které zahrnuje také automatizované logistické linky a skladové systémy, což podtrhuje její závazek k end-to-end řešením digitální výroby pro energetický průmysl.

Prostřednictvím tohoto rámce tří kategorií je zřejmé, že výběr vhodné stroje na příčné řezání jádra závisí na vyvážení objemu výroby, rozmanitosti materiálů a úrovni integrace s následnou montáží. Jiangsu Jingtianxia Electric Technology Co., Ltd. řeší tuto rozmanitost nabídkou všech tří konfigurací, podporovaných robustní sítí poprodejních služeb a poradenstvím v oblasti optimalizace procesů. Hluboké porozumění fyzice jádra společnosti v kombinaci s vlastní výrobou klíčových mechanických komponent umožňuje přizpůsobit parametry každého stroje specifické jakosti magnetické oceli a geometrii jádra požadované zákazníkem. Ať už je prioritou maximální propustnost, maximální přesnost nebo plná automatizace, moderní průmysl transformátorů spoléhá na tyto specializované řezací systémy, aby si zachoval konkurenceschopnost na globálním trhu, který je stále více řízen efektivitou.

Často kladené otázky

Q1: Jaký je hlavní rozdíl mezi vysokorychlostní modulární linkou a přesnými CNC nůžkami?

Vysokorychlostní modulární linka upřednostňuje propustnost a je navržena pro kontinuální, velkoobjemovou výrobu standardních laminací jádra, typicky dosahující rychlosti nad 120 m/min se střední tolerancí (±0,05 mm). Naproti tomu přesné CNC nůžky se soustředí na přesnost a flexibilitu, poskytují užší tolerance (±0,02 mm) a rychlejší časy přestavby, díky čemuž jsou vhodné pro zakázky se smíšeným materiálem a krátkodobé zakázky. Modulární linka je cenově výhodnější pro hromadnou výrobu, zatímco nůžky nabízí vynikající kvalitu hran pro náročné magnetické designy.

Q2: Jak integrované stohovací a řezací systémy zlepšují kvalitu jádra ve srovnání s oddělenými procesy?

Integrované systémy eliminují ruční manipulaci mezi řezáním a stohováním, čímž snižují riziko poškození hran, nesouososti a kontaminace. Umožňují také registrační zpětnou vazbu v reálném čase a zajišťují, že každá laminace je umístěna s úhlovou přesností lepší než 0,01°. To přímo snižuje ztráty jádra a zlepšuje účinnost transformátoru. Kromě toho systém automaticky odmítá laminace mimo toleranci, čímž brání defektním vrstvám ve vstupu do paketu jádra.

Q3: Jaký typ stroje na příčné řezání jádra specializuje se Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyrábí a integruje všechny tři hlavní kategorie – vysokorychlostní modulární linky, přesné CNC nůžky a integrované stohovací systémy. Společnost také poskytuje přizpůsobená řešení pro amorfní a nanokrystalické materiály jádra. S více než 46 technickými odborníky se firma zaměřuje na inteligentní řídicí algoritmy a funkce prediktivní údržby a nabízí kompletní sadu od jednotlivých strojů až po plně automatizované dílny na výrobu jádra.

Q4: Dokáže přesné CNC nůžky zvládnout pokosové řezy pro kroková jádra transformátorů?

Ano, většina přesných CNC nůžek je vybavena programovatelnou schopností pokosového řezání, která umožňuje úhly od 0° do 45° s vysokou opakovatelností. Tato vlastnost je nezbytná pro výrobu stupňovitých a prokládaných spojů, které minimalizují únik toku a snižují hluk u velkých výkonových transformátorů. Pevný rám nůžek a servo řízený zadní doraz zajišťují, že délka i úhel zůstanou v rámci specifikované tolerance po tisíce cyklů.
