Jak funguje systém stohování jádra?

V moderní výrobě elektrických zařízení přesnost a účinnost výroby transformátorů a jader motoru přímo určují výkon, spolehlivost a hospodárnost finálních produktů. V srdci tohoto výrobního procesu leží stohovací a montážní linky , sofistikovanou integraci mechanické manipulace, optické kontroly a automatizovaných řídicích systémů. Tento článek poskytuje komplexní technické vysvětlení toho, jak systém stohování jádra funguje, rozděluje jeho základní principy, klíčové moduly zařízení a kritickou roli, kterou hraje v průmyslové výrobě ve velkém měřítku.

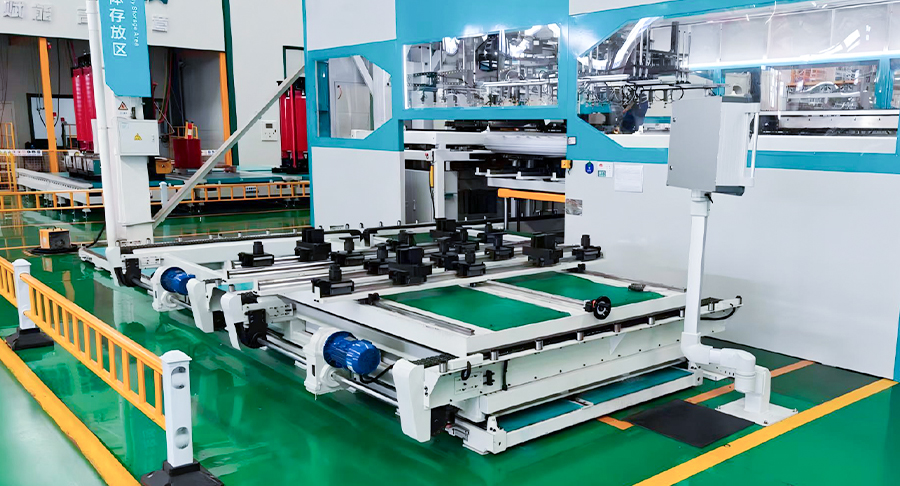

1. Základní principy stohování jádra

A stohovací a montážní linky Systém je navržen tak, aby transformoval jednotlivé tenké plechy z elektrooceli – běžně známé jako laminace – na pevné, rozměrově přesné laminované jádro. Základní výzvou je, že každá lamela musí být naskládána v přesném pořadí a orientaci, aby se minimalizovaly ztráty vířivými proudy a zajistila se rovnoměrnost magnetického toku. Systém obvykle začíná a stohovací a montážní linky podávací jednotka, která přijímá předřezané nebo řezané lamely z příčného řezacího stroje. Tyto laminace jsou poté dopraveny do stohovací stanice, kde s každým archem manipulují robotická ramena nebo servopohony řízené jednotky pro výběr a umístění.

Pracovní cyklus typického systému lze rozdělit do čtyř po sobě jdoucích fází: podávání, detekce orientace, stohování a konsolidace. Během fáze podávání jsou lamely odděleny a vyrovnány pomocí vibračních podavačů nebo dopravních pásů. Ve fázi detekce orientace identifikují optické senzory nebo kamery se strojovým viděním stranu otřepu, polohy zářezů a případné povrchové vady. Fáze stohování zahrnuje přesné umístění každé laminace na rostoucí stoh, často pomocí vakuových uchopovačů, aby nedošlo k poškrábání materiálu. Nakonec fáze konsolidace využívá svařování, vzájemné spojení nebo lepení k zajištění stohu do jediné tuhé jednotky. Celý tento pracovní postup je řízen programovatelným logickým ovladačem (PLC), který synchronizuje všechny pohyblivé části s přesností na úrovni mikronů.

2. Moduly základního vybavení a jejich funkce

Abych pochopil jak funguje systém stohování jádra , je nezbytné prozkoumat jeho hlavní moduly. Každý modul přispívá specifickou funkcí a jejich bezproblémová integrace definuje celkový výkon systému. Níže je uveden rozpis čtyř primárních modulů nalezených v moderně stohovací a montážní linky :

• Modul krmení a oddělování: Tato jednotka přijímá hromadné laminace ze zásobníků nebo dopravníkových pásů. Používá vzduchové dmychadla a mechanické separátory, aby bylo zajištěno, že do oblasti stohování vstoupí vždy pouze jedna laminace. Vysokorychlostní podávání může dosáhnout až 60 kusů za minutu, v závislosti na tloušťce a velikosti laminace.
• Modul vidění a kontroly: Tento modul, vybavený kamerami s vysokým rozlišením a podsvícením, kontroluje u každé laminace rozměrové tolerance, výšku otřepů a rovinnost povrchu. Jakákoli laminace, která při kontrole neprojde, je automaticky vyřazena do samostatného zásobníku, čímž se zabrání šíření defektů do finálního jádra.
• Stohovací a polohovací modul: Toto je jádro systému. Servomotorový portál nebo robot SCARA vybere každou kontrolovanou laminaci a umístí ji na stohovací přípravek. Upínač často obsahuje vodicí kolíky, které odpovídají otvorům v lamelách a zajišťují rotační vyrovnání. U transformátorových jader s více nohami může systém naskládat každou nohu samostatně, než je spojí.
• Konsolidační a vyhazovací modul: Jakmile je dosaženo cílové výšky stohu (měřeno počtem vrstev nebo optickým snímačem výšky), modul použije jednu ze tří metod konsolidace: svařování TIG na více bodech, mechanické spojení pomocí děrovacích značek nebo vytvrzování lepidla pomocí UV nebo tepelného spojování. Hotové jádro je poté vyhozeno na výstupní dopravník pro další zpracování nebo balení.

Koordinace mezi těmito moduly je zásadní. Pokud například kamerový modul detekuje nevyrovnanou laminaci, musí stohovací modul upravit trajektorii umístění v reálném čase. Přední výrobci mají rádi Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinuli proprietární softwarové algoritmy, které takové adaptivní řízení umožňují stohovací a montážní linky zvláště robustní pro prostředí s velkým mixem a malým objemem výroby.

3. Klasifikace základních stohovacích systémů

Na základě konfigurace a aplikace stohovací a montážní linky lze rozdělit do tří hlavních kategorií. Každá kategorie splňuje odlišné výrobní požadavky, od vysokorychlostní hromadné výroby po flexibilní prototypování. Následující podkapitoly poskytují hloubkovou analýzu každého typu.

3.1 In-Line integrované stohovací systémy

In-line integrované systémy jsou přímo napojeny na předřazenou dělicí nebo příčnou řezací linku. Jakmile jsou lamely nařezány, jsou okamžitě bez meziskladu přiváděny do stohovací jednotky. Tato konstrukce minimalizuje manipulaci s materiálem a snižuje riziko poškození hran. Charakteristickým rysem in-line systémů je jejich rychlost synchronizace – pracují se stejnou rychlostí cyklu jako řezací stroj, typicky mezi 40 a 80 zdvihy za minutu. Mezi jejich technické vlastnosti patří stohování se dvěma hlavami pro současné umístění dvou laminací, monitorování tloušťky v reálném čase pomocí laserových senzorů a automatická výměna nástrojů pro různé šířky jádra.

Typickými aplikacemi pro řadové systémy jsou velkosériová výroba jader distribučních transformátorů a statorů motorů elektrických vozidel, kde je prvořadá stálá kvalita a vysoká propustnost. Primární výhodou oproti offline systémům je eliminace vyrovnávací paměti, která šetří podlahovou plochu a snižuje zásoby rozpracované výroby. Kromě toho mohou in-line systémy okamžitě detekovat vady řezání, což umožňuje okamžitou zpětnou vazbu řezací jednotce. Jiangsu Jingtianxia Electric Technology Co., Ltd. nabízí in-line řešení, která zahrnují inteligentní rozhraní pro dílenské sklady a umožňují bezproblémovou výměnu dat se systémy plánování podnikových zdrojů (ERP). Tato integrace zajišťuje, že každá šarže jader je sledovatelná od suroviny až po hotové zboží.

3.2 Samostatné stohovací systémy offline

Offline samostatné systémy fungují nezávisle na procesu řezání. Laminace jsou nejprve nařezány, naskládány do zásobníků a poté transportovány do stohovací stanice. Toto oddělení umožňuje plánovačům výroby provozovat řezací linku s maximální účinností, zatímco stohovací linka zpracovává různé typy jader paralelně. Offline přístup je zvláště vhodný pro prostředí dílen, kde jsou velikosti objednávek malé, ale výrazně se liší v geometrii jádra. Důležitou součástí offline systémů je automatický měnič zásobníků, který pojme až 12 různých typů laminace a přepíná mezi nimi během několika minut.

Technologicky, offline systémy často obsahují pokročilejší systémy vidění, protože laminace mohly být skladovány hodiny nebo dny, hromadil se v nich prach nebo se v nich mírně oxidovaly. Modul vidění v offline systémech proto obsahuje další čisticí kartáčky a eliminátory statické elektřiny. Metody konsolidace jsou podobné in-line systémům, ale offline systémy často používají lepení spíše než svařování, protože lepidlo umožňuje lepší rozložení napětí v jádrech se složitou geometrií stupňovitého překrytí. Výrobcům, kteří chtějí upgradovat z ručního stohování, nabízejí samostatné systémy offline nižší počáteční investici a snadnější integraci se stávajícím zařízením pro manipulaci s materiálem. Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje modulární offline platformy, které lze konfigurovat na provoz s jedním nebo dvěma zásobníky, což zákazníkům poskytuje flexibilitu při škálování výroby podle rostoucí poptávky.

3.3 Rotační věžové stohovací systémy

Systémy otočných věží představují nejnovější pokrok stohovací a montážní linky technologie. Namísto jednoho stacionárního stohovacího přípravku tyto systémy využívají otočnou hlavici, která drží více stohovacích palet. Zatímco se jedna paleta plní laminací, další paleta prochází konsolidací a vyhazováním a třetí paleta se připravuje pro další dávku. Toto paralelní zpracování dramaticky snižuje dobu nečinnosti a zvyšuje celkovou propustnost až o 40 % ve srovnání s konstrukcemi s jednou stanicí.

Mechanismus věžičky je poháněn momentovým motorem s přímým pohonem, který poskytuje výjimečně plynulé otáčení a přesné úhlové polohování. Každá paleta je vybavena vlastní sadou vodících čepů a upínacích mechanismů, což umožňuje systému přepínat mezi různými velikostmi jádra bez ručního zásahu. Systémy s rotačními věžemi jsou ideální pro velkoobjemovou výrobu standardizovaných jader, jako jsou ta, která se používají v malých distribučních transformátorech a induktorech. Jejich kompaktní půdorys je také činí atraktivními pro továrny s omezenou podlahovou plochou. Jiangsu Jingtianxia Electric Technology Co., Ltd. úspěšně nasadila systémy otočných věží v několika zákaznických pracovištích, přičemž dosáhla míry závad pod 0,2 % a celkové efektivity zařízení (OEE) přesahující 85 %.

Abychom shrnuli provozní kroky napříč všemi třemi typy systémů, následující uspořádaný seznam nastiňuje obecný postup pro typický cyklus stohování:

1. Naložení materiálu: Laminace jsou vkládány do zásobníku podavače nebo přímo podávány z řezací linky.
2. Singlace a orientace: Každá laminace je oddělena, zarovnána a její strana s otřepy je detekována zrakem.
3. umístění: Robot nebo portál vybírá laminaci a umísťuje ji na stohovací paletu s přesností na úrovni mikronů.
4. Počítání vrstev a ověřování výšky: Systém počítá každou vrstvu a kontroluje rostoucí výšku zásobníku oproti cíli.
5. Konsolidace: Jakmile je dosaženo cíle, systém svaří, zablokuje nebo spojí svazek do pevného jádra.
6. Vyhazování a přeprava: Hotové jádro je vyhozeno na dopravník pro následné zpracování nebo balení.

4. Integrace se Smart Manufacturing

Moderní stohovací a montážní linky již nejsou izolovanými stroji; jsou integrálními uzly v širším ekosystému inteligentních továren. Prostřednictvím průmyslového internetu věcí (IIoT) tyto systémy nepřetržitě přenášejí data o dobách cyklů, poruchovosti a opotřebení spotřebního materiálu do centrálního výrobního prováděcího systému (MES). Tento přístup založený na datech umožňuje prediktivní údržbu a snižuje neplánované prostoje až o 30 %. např. Jiangsu Jingtianxia Electric Technology Co., Ltd. začlenila inteligentní dílenské skladové systémy a automatizované logistické výrobní linky, které jsou přímo propojeny s jejich stohovacím zařízením a vytvářejí plně automatizovaný tok materiálu od svitků surové oceli až po hotová jádra transformátorů.

Pokročilé systémy nyní navíc obsahují samoučící se algoritmy, které upravují parametry stohování na základě historického výkonu. Pokud konkrétní dávka laminace vykazuje vyšší odchylky otřepů, systém může automaticky snížit rychlost ukládání, aby byla zachována přesnost. Tato úroveň adaptability je zvláště cenná v regionech s různou kvalitou surovin. Díky kombinaci přesné mechaniky s inteligentním softwarem Jiangsu Jingtianxia Electric Technology Co., Ltd. stále posouvá hranice čeho stohovací a montážní linky můžeme dosáhnout tím, že poskytujeme jednorázová podpůrná řešení, která pokrývají vše od příčného řezání jádra až po konečnou montáž.

Často kladené otázky

Q1: Jaký je hlavní rozdíl mezi in-line a offline stohovacími systémy?

In-line systémy jsou přímo napojeny na řezací linku a pracují se stejnou rychlostí, díky čemuž jsou ideální pro velkoobjemovou kontinuální výrobu. Offline systémy fungují nezávisle, což umožňuje větší flexibilitu při manipulaci s různými velikostmi a geometriemi jádra, což vyhovuje prostředí dílen nebo maloobjemových a smíšených prostředí.

Otázka 2: Jak systém otočné věže zvyšuje produktivitu ve srovnání se systémem s jednou stanicí?

Systém otočné věže využívá více palet na otočném mechanismu. Zatímco se jedna paleta plní, další probíhá konsolidace a třetí se vysouvá nebo připravuje. Tento paralelní pracovní postup eliminuje čekací dobu mezi cykly a zvyšuje celkovou propustnost až o 40 % bez obětování přesnosti stohování.

Otázka 3: Jaké metody konsolidace se běžně používají na stohovacích a montážních linkách a která z nich je nejlepší?

Tři primární metody jsou TIG svařování, mechanické spojování a lepení. Svařování nabízí vysokou mechanickou pevnost, vzájemné spojení je nejrychlejší a nevyžaduje žádné spotřební materiály a lepení poskytuje lepší magnetický výkon snížením vnitřního napětí. Nejlepší volba závisí na základní aplikaci – svařování pro velké výkonové transformátory, blokování pro sériově vyráběné motory a lepidlo pro vysoce účinné konstrukce se stupňovitými spoji.

Q4: Jak Jiangsu Jingtianxia Electric Technology Co., Ltd. zajišťuje kontrolu kvality ve svých stohovacích systémech?

Jiangsu Jingtianxia integruje vícestupňovou vizuální kontrolu, monitorování tloušťky v reálném čase a automatické vyřazování vadných laminací. Jejich systémy také předávají výrobní data do platformy MES, což umožňuje plnou sledovatelnost a statistické řízení procesu. S více než 46 profesionálními technickými talenty společnost udržuje přísné testovací protokoly pro každý systém před dodáním, což zajišťuje konzistentní výkon v zákaznických zařízeních.

Otázka 5: Mohou systémy stohování jádra zpracovat různé laminovací materiály, jako je amorfní ocel nebo silikonová ocel?

Ano, moderní systémy jsou navrženy s nastavitelným přítlakem chapadla, proměnlivou rychlostí posuvu a přizpůsobitelnými algoritmy vidění, aby vyhovovaly široké škále materiálů. Amorfní ocel, která je tenčí a křehčí, vyžaduje šetrnější zacházení a často těží z lepení spíše než svařování. Jiangsu Jingtianxia nabízí přizpůsobené konfigurace, aby odpovídaly specifickým materiálovým charakteristikám.

Otázka 6: Jaká je typická návratnost investic (ROI) pro automatizaci procesu ručního skládání jádra?

Zatímco přesná návratnost investic se liší podle objemu výroby, většina výrobců vidí návratnost během 18 až 24 měsíců. Automatizace snižuje mzdové náklady, eliminuje lidskou chybu, zvyšuje propustnost a zlepšuje výtěžnost materiálu. Automatizované systémy navíc umožňují provoz 24 hodin denně, 7 dní v týdnu, což dále zrychluje návratnost investic u produktových řad s vysokou poptávkou.
