LXD-260-2 Offline linka pro stohování jádra transformátoru

Jak funguje linka LXD-260-2 Offline Transformer Core Stacking Line?

Výroba transformátorových jader zůstávala po desetiletí jednou z posledních hranic, kde tvrdošíjně přetrvává ruční zásah. Zatímco sousední průmyslová odvětví přijala robotickou automatizaci a synchronizované výrobní toky, stohování jader – delikátní proces sestavování tisíců laminací z křemíkové oceli do přesného magnetického obvodu – se nadále spoléhalo na zkušené operátory, kteří ručně sekvenují, orientují a vrství listy. Tento starý přístup zavádí proměnlivé opotřebení plechu, deformaci při manipulaci, nekonzistentní vzduchové mezery a v konečném důsledku zvyšuje ztráty v jádře a akustický hluk. Abychom zásadně zlomili toto paradigma, Jiangsu Jingtianxia Electric Technology Co., Ltd. zkonstruoval Linka pro offline stohování jádra transformátoru LXD-260-2 – automatický systém sloupcového typu, který nově definuje přesnost, opakovatelnost a propustnost v offline sestavování jádra.

Ve svém jádru je Linka pro offline stohování jádra transformátoru LXD-260-2 funguje jako plně automatizovaná stohovací platforma bez zásobníků materiálu. Přijímá neděrované plechy z křemíkové oceli přímo z příčné stříhací linky, skládá je v přesném pořadí řezání a laminace do vertikálních sloupců a přepravuje tyto sloupy do vyhrazeného stohovacího mechanismu. Pohyblivá sestava s vakuovými přísavkami poté vybere každou laminaci, umístí ji na přesnou dráhu a nakonec ji stohuje podle požadavků výkresu jádra vrstvu po vrstvě – to vše bez lidské manipulace s jednotlivými listy. Tento pracovní postup eliminuje tři primární způsoby selhání ručního stohování: povrchový oděr, nesouosost a nekonzistentní stohovací tlak.

Než se ponoříme do technických subsystémů, stojí za zmínku Jiangsu Jingtianxia Electric Technology Co., Ltd. přináší do této oblasti více než 46 vlastních technických specialistů a vyspělý výrobní systém. Portfolio společnosti – zahrnující transformátorová jádra, inteligentní stohovací zařízení, příčné řezací stroje a automatizovanou logistiku – poskytuje ekosystém, ve kterém Linka pro offline stohování jádra transformátoru LXD-260-2 prospívá. Nejedná se o samostatný stroj, ale o uzel v plně digitalizované dílenské infrastruktuře, který umožňuje sledování v reálném čase a adaptivní řízení procesů.

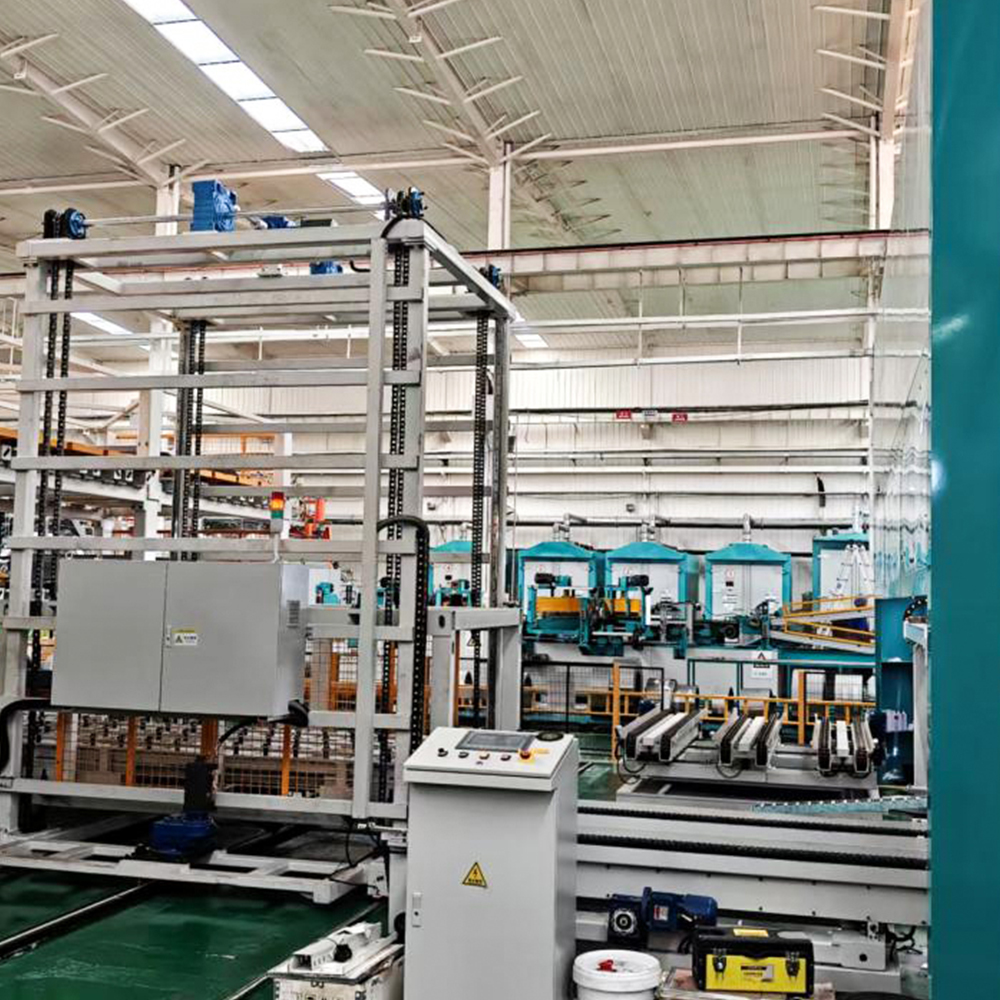

1. Modul podávání a sekvenování materiálu sloupcového typu

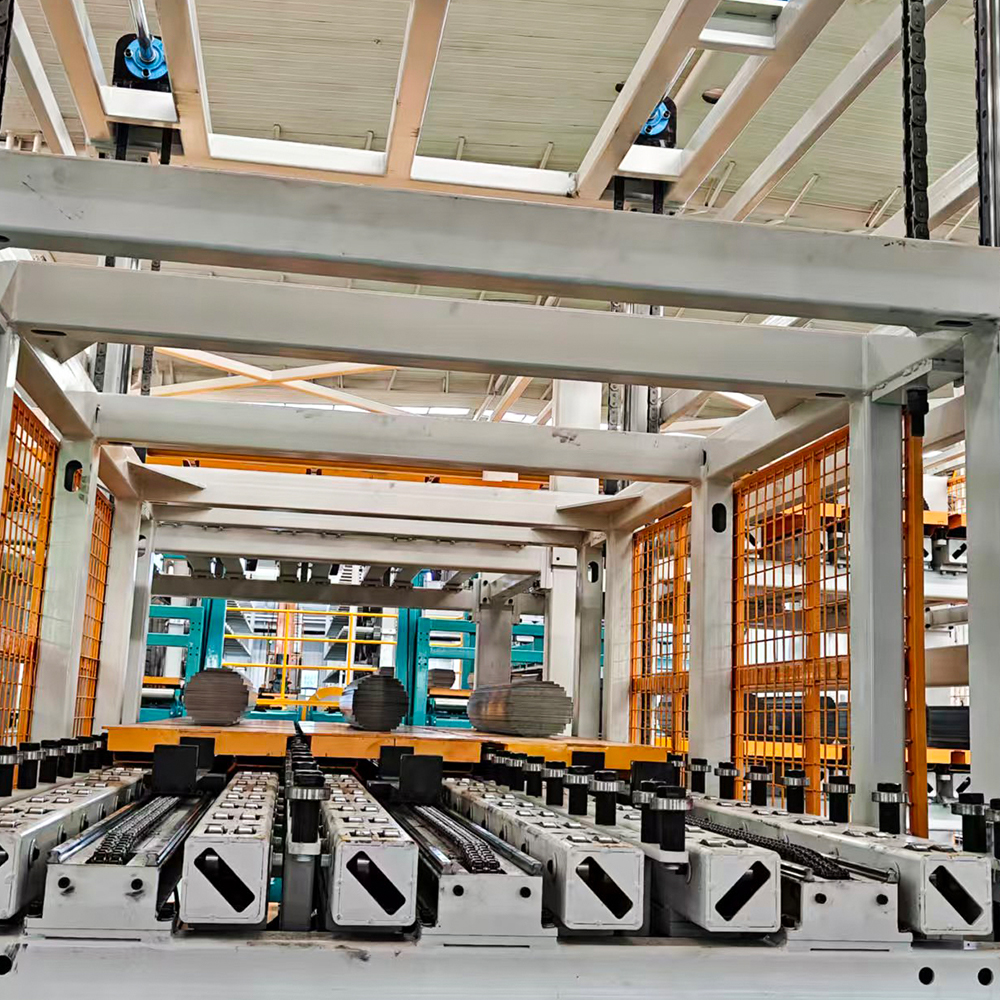

Definice a umístění: Tento modul slouží jako vstupní bod Linka pro offline stohování jádra transformátoru LXD-260-2 . Na rozdíl od konvenčních systémů, které se spoléhají na materiálové zásobníky nebo kazety s předem roztříděnými stohy, toto zařízení používá mechanismus sloupcového typu, který je přímo propojen s výstupem příčné smykové linie. Neděrované plechy jsou automaticky dopravovány a vztyčovány do svislých sloupů, přičemž je zachována přesná sekvence řezání – kritický požadavek pro návrhy s postupným překrýváním.

Základní funkční vlastnosti: Sloupový podavač obsahuje servopohony řízené elevátory, které udržují konstantní výšku odebírání archů a kompenzují tak snížení výšky sloupců při spotřebě archů. Vakuové přísavky s měkkými hroty zabraňují otřepům hran a poškrábání povrchu. Vyhrazená polohovací dráha vybavená snímači naváděnými na hraně zajišťuje, že je každý list před přenosem zarovnán k referenční hraně. Systém si poradí s tloušťkou plechu od 0,18 mm do 0,35 mm a šířkou až 260 mm (odtud označení „260“) s přesností stohování ±0,1 mm na vrstvu.

Typické scénáře aplikace: Tento modul je zvláště výhodný v prostředích s velkým mixem a malým objemem výroby, kde se často mění konstrukce jádra. Protože systém čte receptury stohování přímo z výrobního prováděcího systému (MES), může přepínat mezi E-jádry, U-jádry a dokonce asymetrickými třífázovými jádry bez fyzických změn – upraví se pouze softwarové parametry.

Diferencované výhody: Ve srovnání se stohovacími zásobníky se sloupcovým typem odpadá nutnost předběžného stohování a ručního přesunu mezi řezáním a stohováním, což snižuje meziskladování a související poškození při manipulaci. Podporuje také nepřetržitý provoz pro prodloužené směny, protože příčná střižná linka může podávat materiál v reálném čase.

Integrace schopností společnosti: Jiangsu Jingtianxia Electric Technology Co., Ltd. integrovala do tohoto modulu svůj vlastní monitorovací software v reálném čase, který operátorům umožňuje vizualizovat spotřebu archů, míru zmetků a zarovnání podavačů prostřednictvím centrálního řídicího panelu.

• Klíčové specifikace: Šířka archu 80–260 mm, tloušťka 0,18–0,35 mm, rychlost stohování až 120 archů/min.
• Vestavěné senzory: Duální fotoelektrické hranové detektory a vakuové tlakové snímače pro detekci chyb.
• Materiálová kompatibilita: Křemíková ocel s orientovaným zrnem (třídy M‑4 až M‑6) a vysoce permeabilní amorfní slitiny.

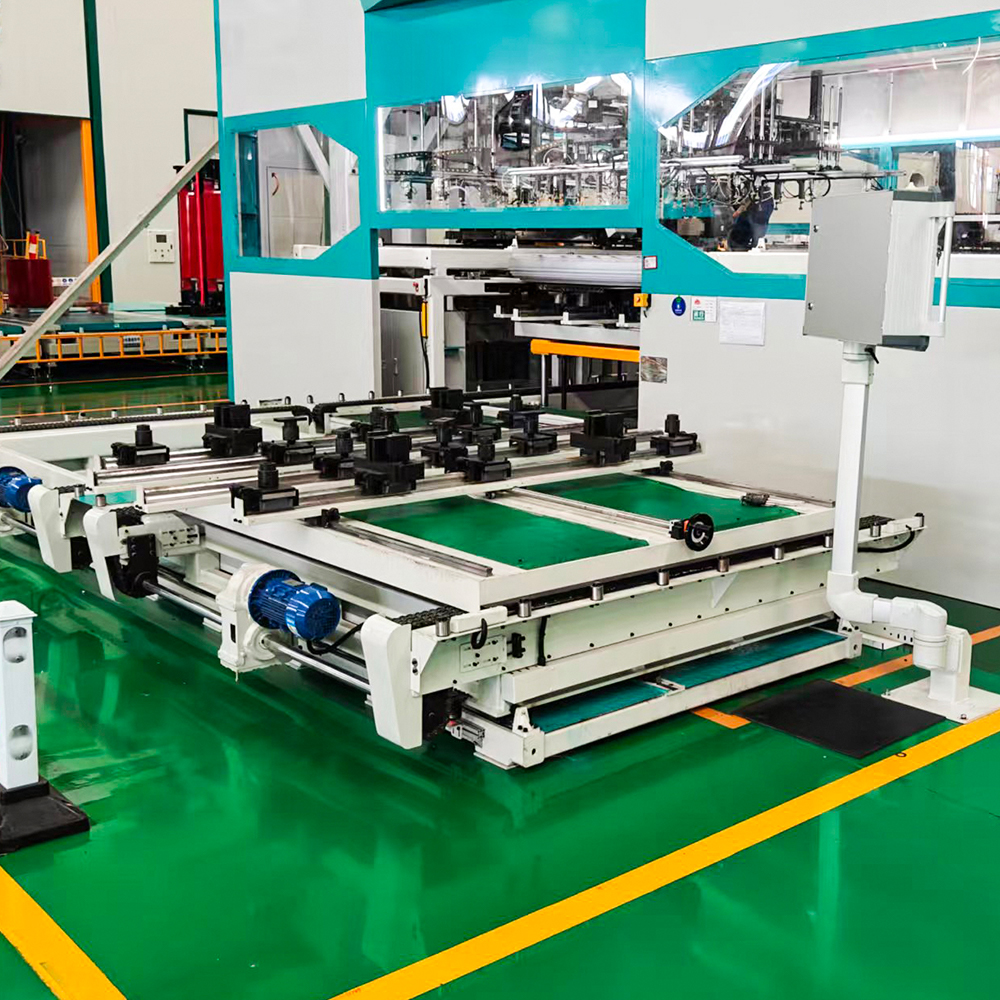

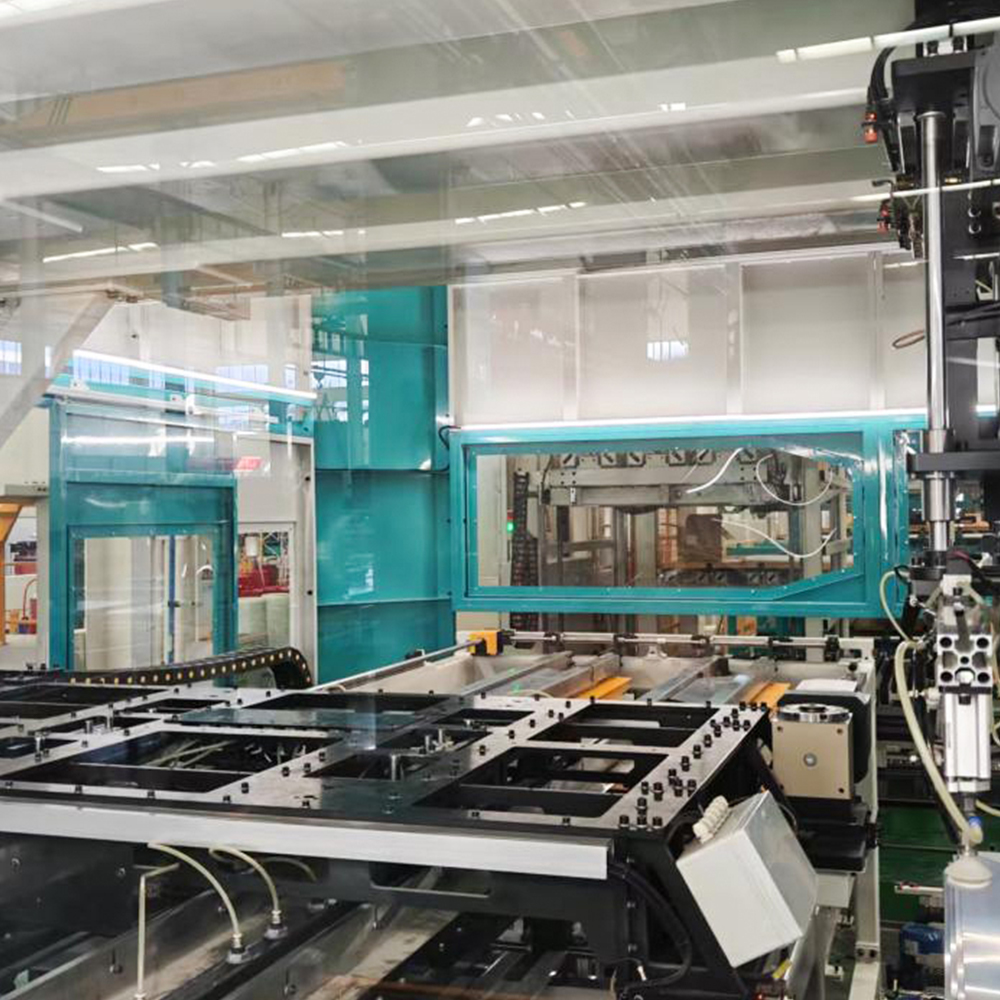

2. Stanice pro přesné polohování a vyrovnávání

Definice a umístění: Poté, co jsou listy odebrány ze sloupu, jsou transportovány do vyhrazené polohovací stanice – druhého kritického subsystému Linka pro offline stohování jádra transformátoru LXD-260-2 . Tato stanice je zodpovědná za korekci jakýchkoli menších úhlových nebo translačních odchylek vzniklých během vakuového přenosu a zajišťuje, že každá laminace je dokonale zarovnána s rostoucím svazkem jader.

Základní funkční vlastnosti: Stanice používá dvoustupňovou strategii zarovnání. Nejprve sada odpružených mechanických zarážek jemně přitlačí list proti pevnému referenčnímu rohu. Za druhé, systém s podporou vidění zachytí obrys listu a porovná jej s nominálním CAD modelem; pokud nesrovnalosti překročí 0,05 mm, systém spustí automatické vyřazení dříve, než list dosáhne stohovací hlavy. Tato zpětná vazba s uzavřenou smyčkou je kritická pro udržení vzoru step-lap, který přímo ovlivňuje magnetické vlastnosti jádra a ztrátu naprázdno.

Typické scénáře aplikace: Tento subsystém je nepostradatelný pro velká jádra výkonových transformátorů (≥ 100 MVA), kde se i nesouosost na úrovni mikronů promítá do tvorby horkých bodů a zvýšených vibrací. Stejně tak je cenná pro distribuční transformátory, kde důsledná regulace mezery snižuje slyšitelný hluk, aby byly splněny přísné městské ekologické normy.

Diferencované výhody: Zatímco mnoho konkurenčních offline zakladačů se spoléhá pouze na mechanické předběžné vyrovnání, LXD-260-2 obsahuje vizuální smyčku, která aktivně koriguje změny otřepů a zakřivení plechu – dvě běžné vady, které ruční manipulace nemůže kompenzovat. To poskytuje čtvercové jádro s těsnějšími stupňovitými spoji, které přímo snižují budicí proud.

Integrace schopností společnosti: Algoritmy vidění byly vyvinuty interně týmem výzkumu a vývoje v Jiangsu Jingtianxia Electric Technology Co., Ltd. , využívající jejich rozsáhlou databázi defektů laminace shromážděných z polních instalací po celé Asii a Evropě.

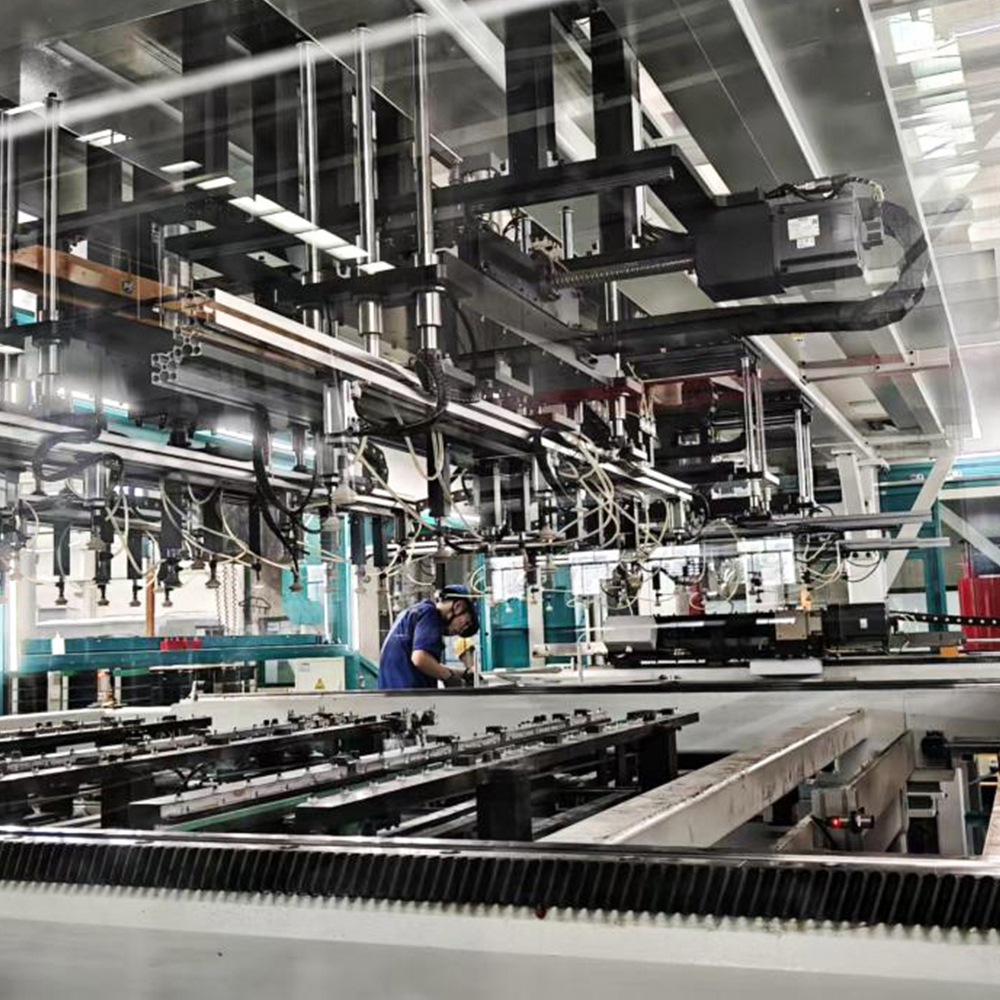

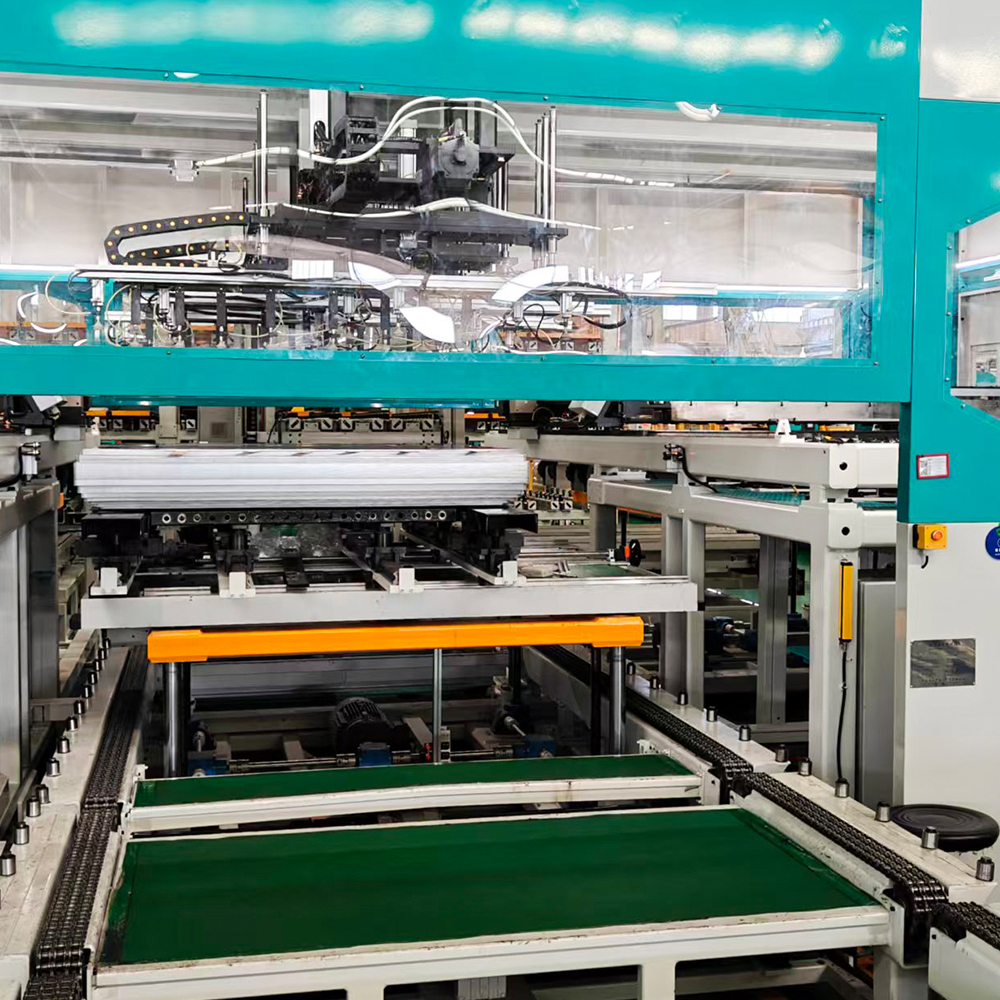

3. Pohyblivý stohovací mechanismus s vakuovým koncovým efektorem

Definice a umístění: Toto je poslední a nejviditelnější modul Linka pro offline stohování jádra transformátoru LXD-260-2 . Skládá se z portálového pohyblivého vozíku vybaveného vícezónovou vakuovou sací hlavou, která odebírá zarovnaný list z polohovací stanice a umísťuje jej na rostoucí stoh jader podle pořadí vrstev definovaného výkresem jádra (např. střídání vzorů třmenu a nohou pro třífázová jádra).

Základní funkční vlastnosti: Stohovací hlava obsahuje nezávislé vakuové zóny, které lze selektivně aktivovat, aby zvládly různé geometrie laminace – středové nohy, vnější nohy a třmeny – bez výměny nástrojů. Laserový snímač vzdálenosti nepřetržitě měří aktuální výšku stohu a nastavuje přístup v ose Z tak, aby byla zachována konstantní mezera mezi přísavkou a horním listem, což zabraňuje poškození nárazem. Integrovaný systém snímání síly zajišťuje, že tlak umístění zůstane v rozmezí 5–10 N na list, čímž se zabrání zbytkovému napětí, které by degradovalo strukturu magnetické domény jádra.

Typické scénáře aplikace: Tento modul je ideální pro výrobu stohovaných transformátorových jader s délkou až 6 m a šířkou 3 m, která pokrývají transformátory ponořené v oleji i suché transformátory. Používá se také pro aktivní zóny reaktorů, kde jsou vyžadovány proměnné vzduchové mezery – systém dokáže mezi určité vrstvy automaticky vkládat nemagnetické distanční vložky.

Diferencované výhody: Na rozdíl od zakladačů s robotickým ramenem, které se často potýkají s těžkými třmenovými plechy, používá LXD-260-2 pevný portál s duálními lineárními motory, které poskytují vyšší tuhost a rychlejší zrychlení. To se promítá do kratších časů cyklů pro velké archy (≈ 4 sekundy na vrstvu) při zachování opakovatelnosti umístění v submilimetrové velikosti. Offline povaha systému navíc umožňuje, aby stohovací hlava pracovala asynchronně od řezací linky, čímž se oddělila produkční rychlost a umožnila správa vyrovnávací paměti.

Integrace schopností společnosti: Jiangsu Jingtianxia Electric Technology Co., Ltd. dodává tomuto modulu funkce prediktivní údržby – systém zaznamenává údaje o proudu motoru, podtlaku a síle uložení, které jsou analyzovány za účelem předpovědi opotřebení přísavek a ložisek vodicích kolejnic, čímž se minimalizují neplánované prostoje.

1. Sekvence skládání krok za krokem: Stažení receptury → podávání do kolony → odebírání jednotlivých listů → polohování okraje → kontrola vidění → vakuový přenos → měkké přistání v ose Z → ověření tlaku → další vrstva.
2. Adaptivní ovládání vrstvy: Systém se automaticky přizpůsobí změnám tloušťky plechu přepočítáním výšky stohu po každých 50 vrstvách.

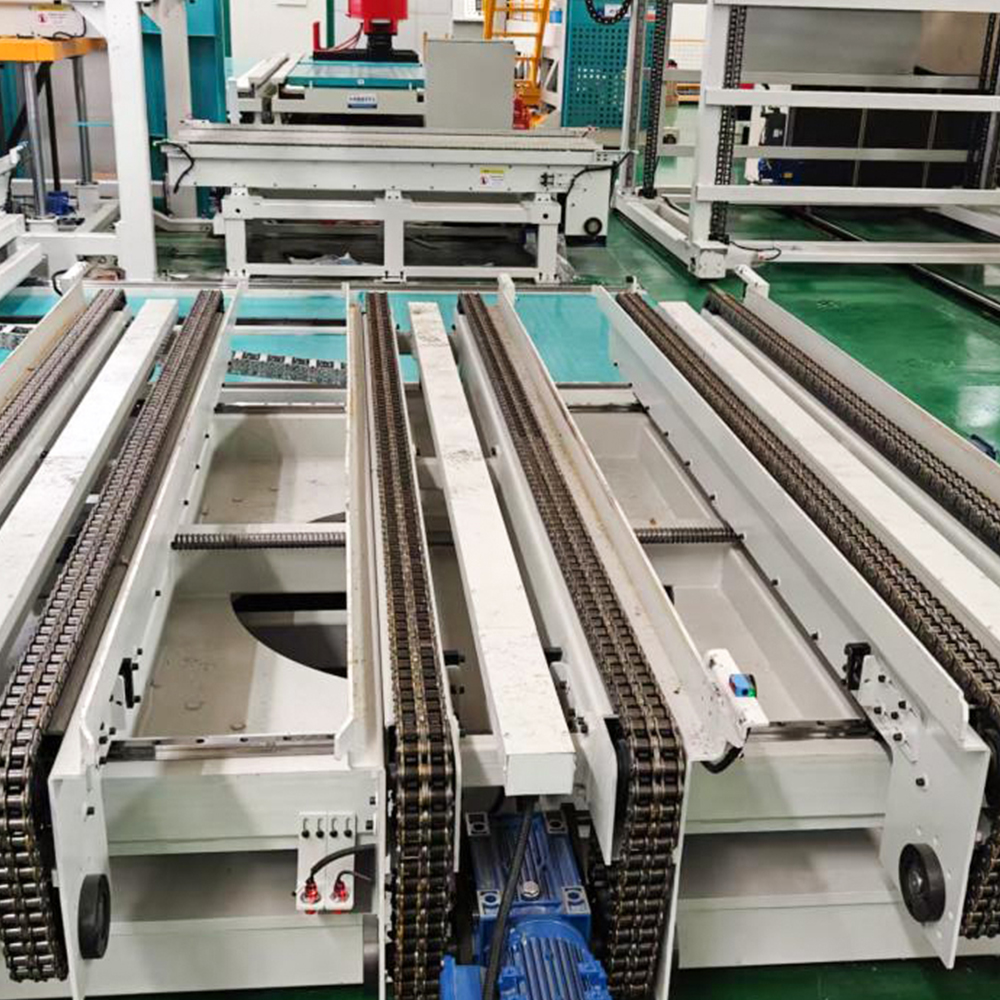

3. Signalizace konce zásobníku: Jakmile jádro dosáhne cílového počtu vrstev, systém spustí dopravník, který přesune hotový stoh do páskovací stanice.

4. Integrovaný systém řízení a správy dat

Zatímco tři mechanické moduly provádějí fyzické stohování, inteligence Linka pro offline stohování jádra transformátoru LXD-260-2 spočívá v jeho PLC a proprietárním softwaru HMI společnosti Siemens. Tato řídicí vrstva spravuje ukládání receptur (až 1 000 návrhů jádra), sleduje původ každého archu ze smykové linky a generuje podrobný výrobní protokol pro sledovatelnost kvality. Je také propojen s ERP systémem zákazníka pro plánování výroby a řízení zásob.

Tato digitální integrace je klíčovým rozdílem: systém může automaticky znovu seřadit vrstvy, pokud je vadná deska odmítnuta, což zajišťuje, že konečné jádro vždy splňuje požadovaný počet laminací a vzor step-lap. Vzdálená diagnostika je povolena prostřednictvím zabezpečené brány, která umožňuje Jiangsu Jingtianxia Electric Technology Co., Ltd. technici podpory, kteří vám pomohou s řešením problémů bez návštěv na místě – tato funkce vysoce ceněná zahraničními klienty.
