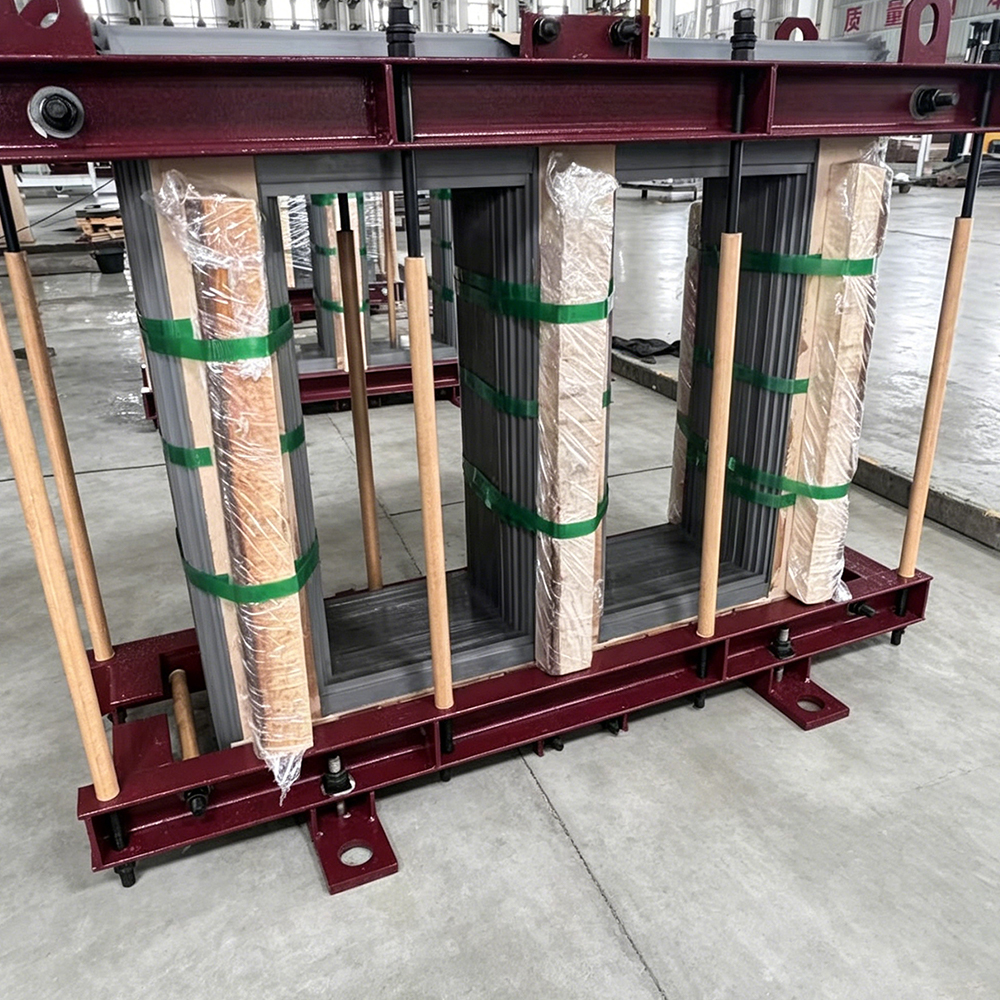

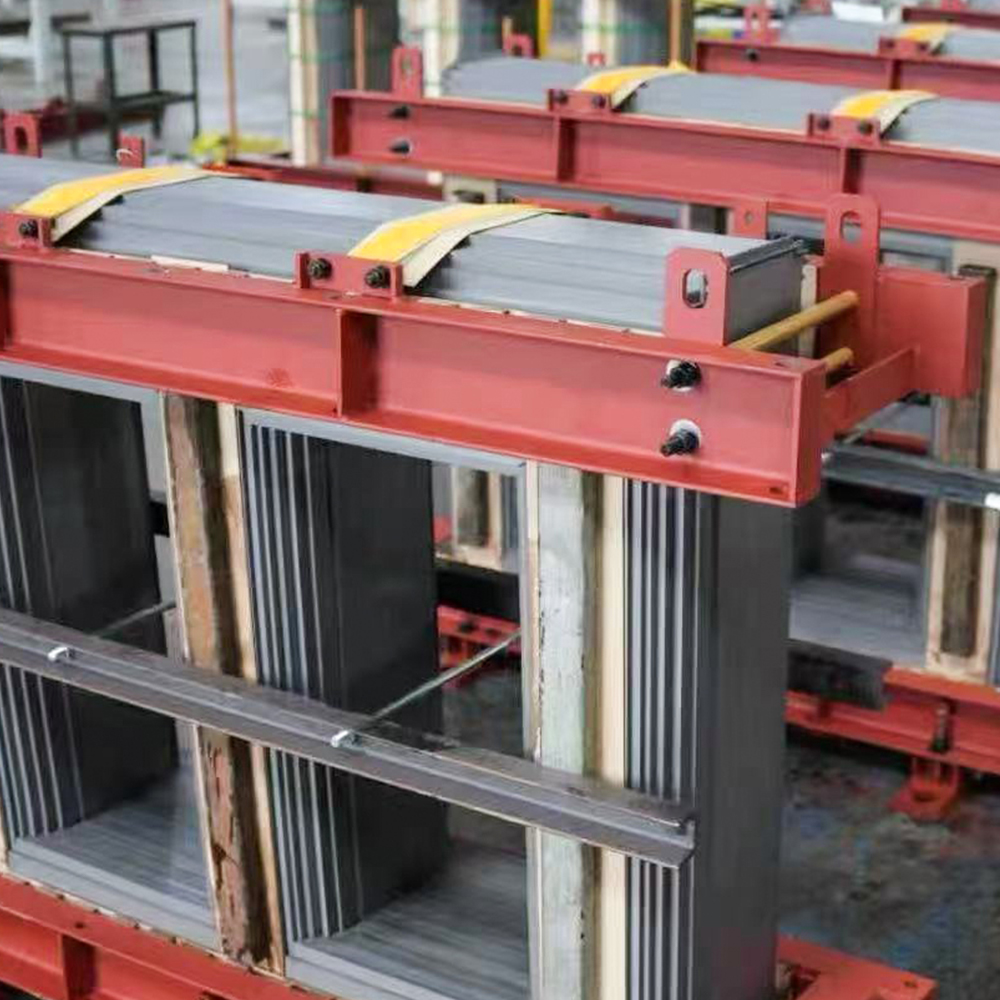

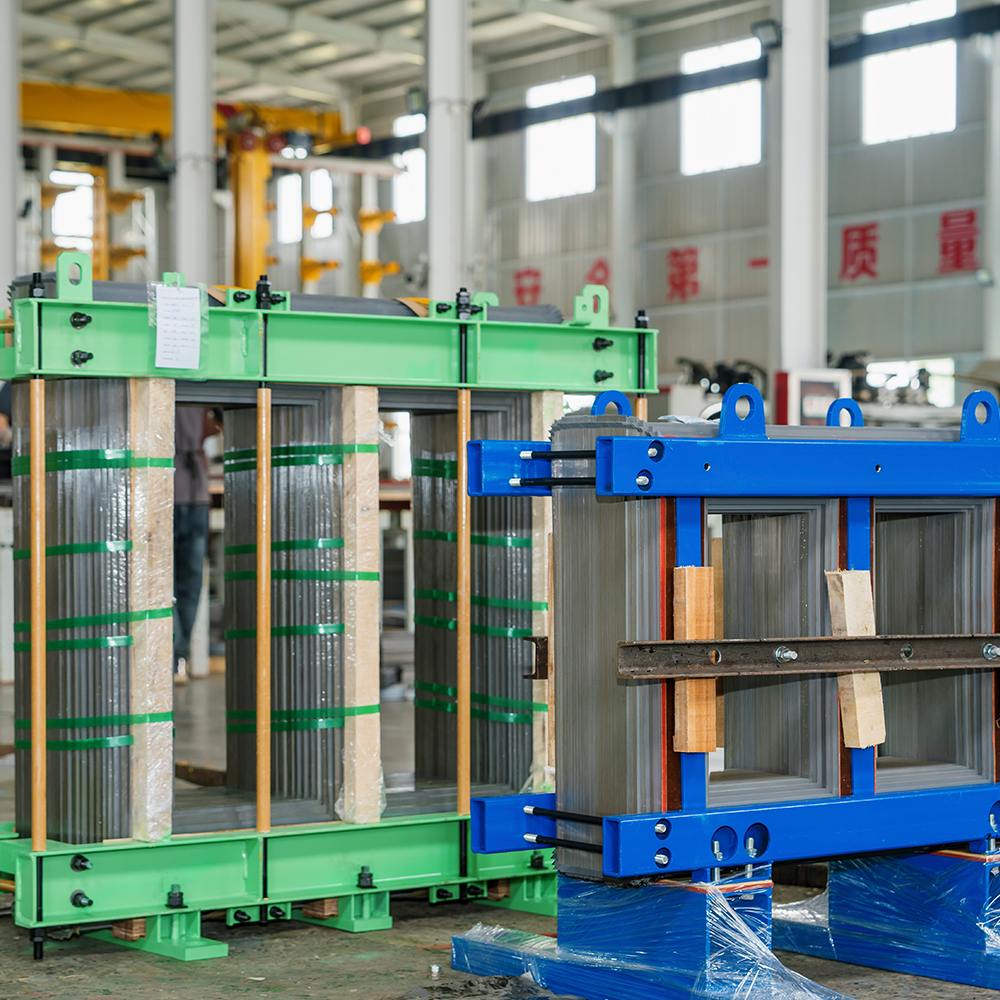

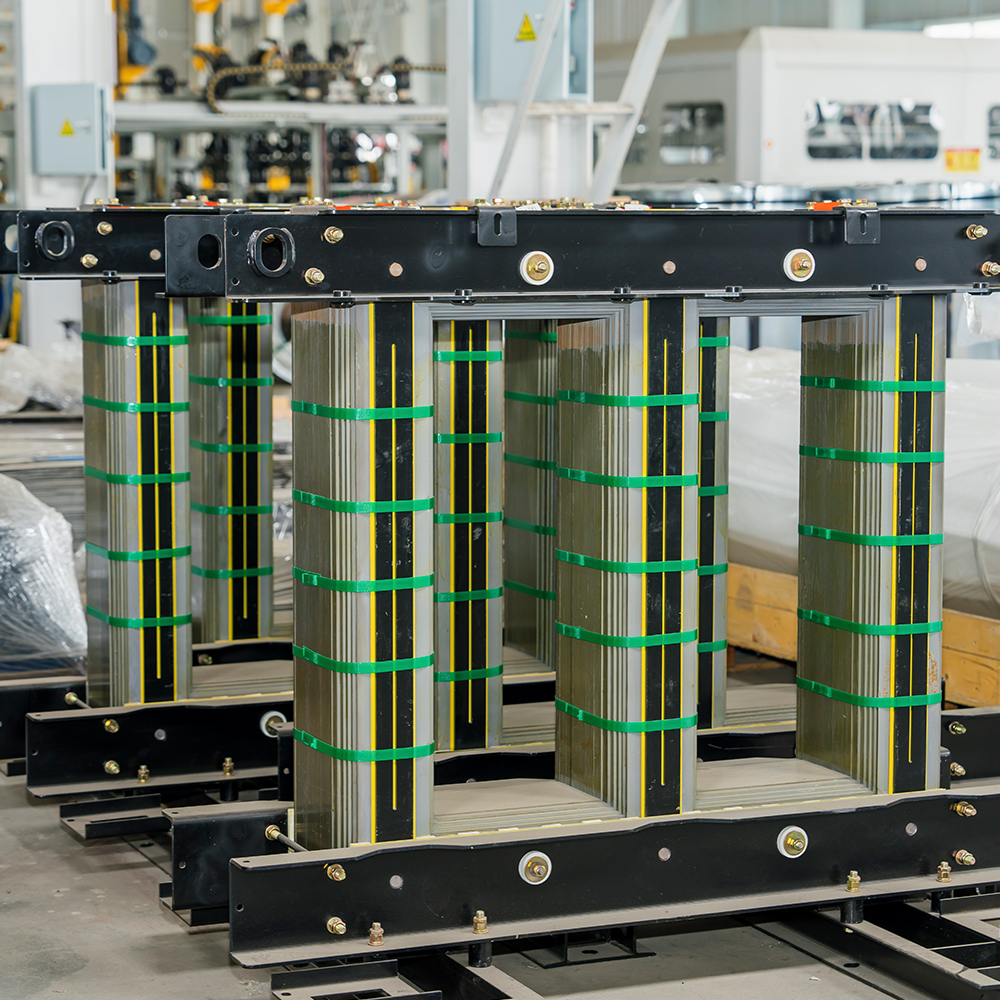

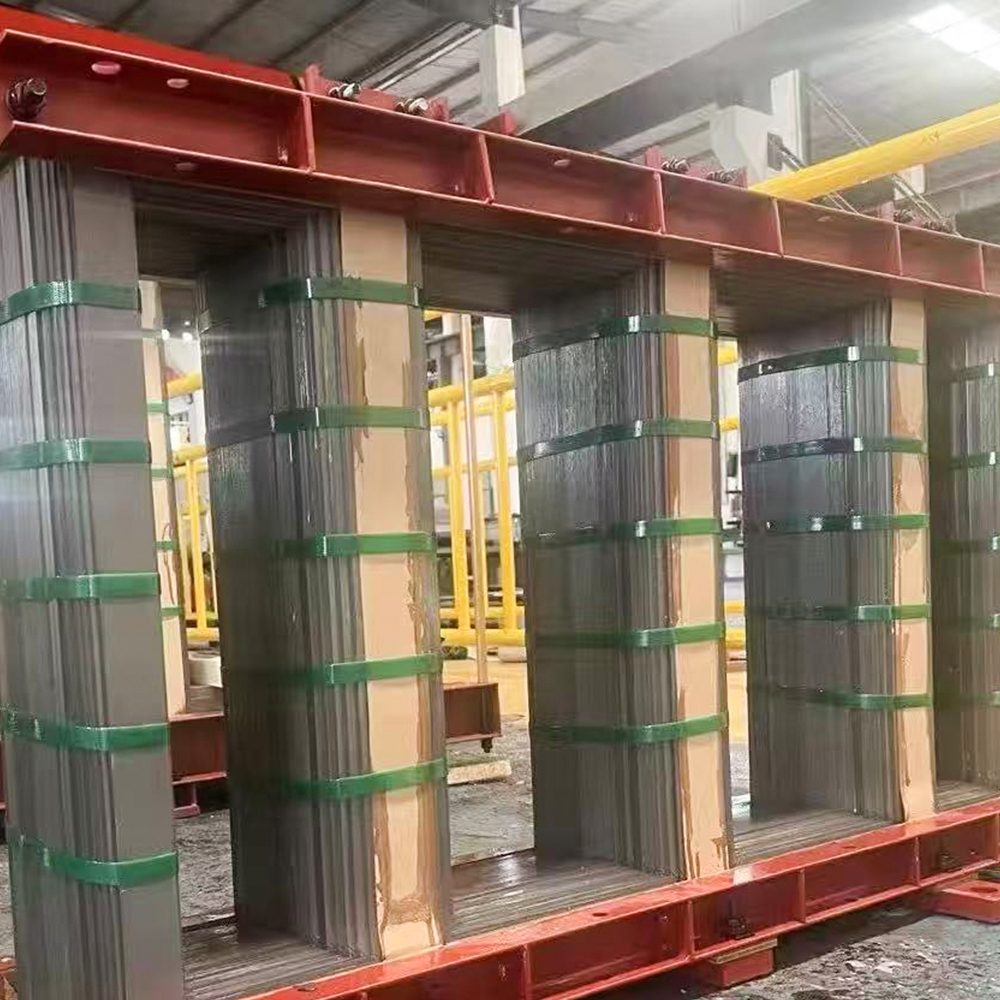

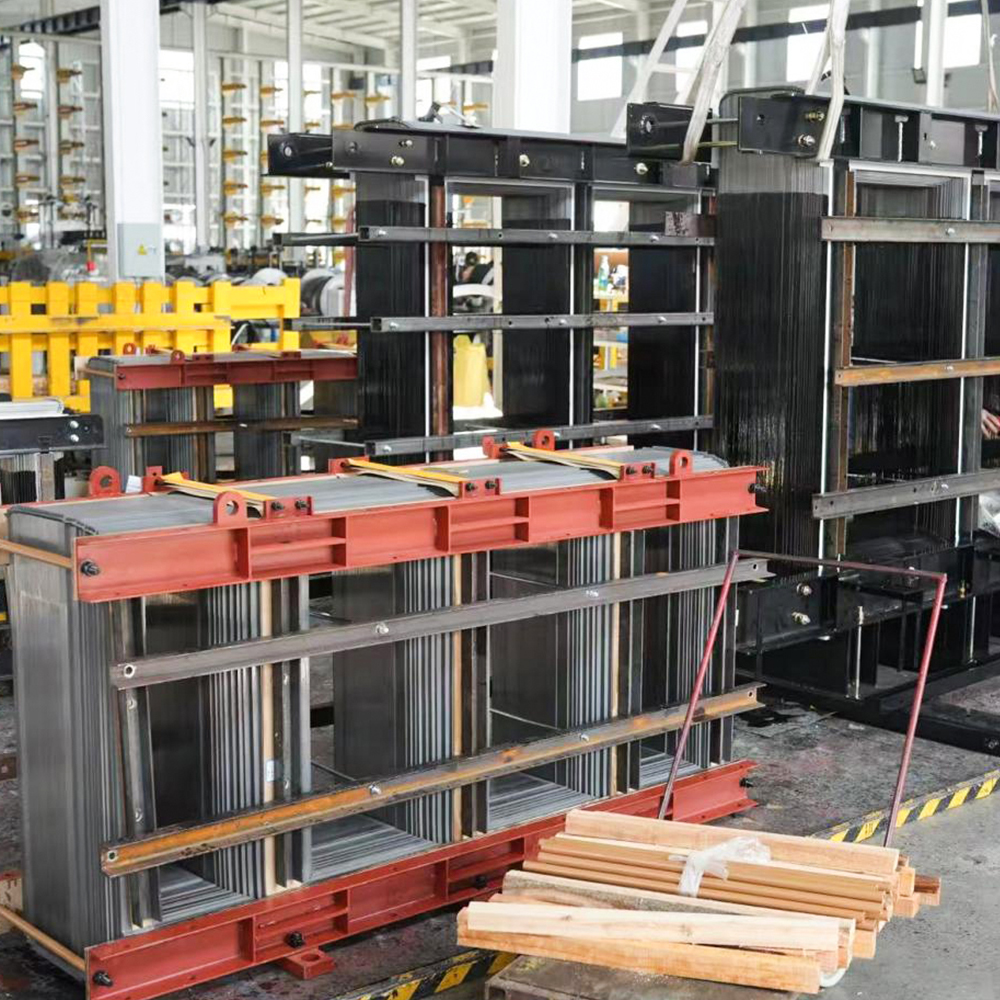

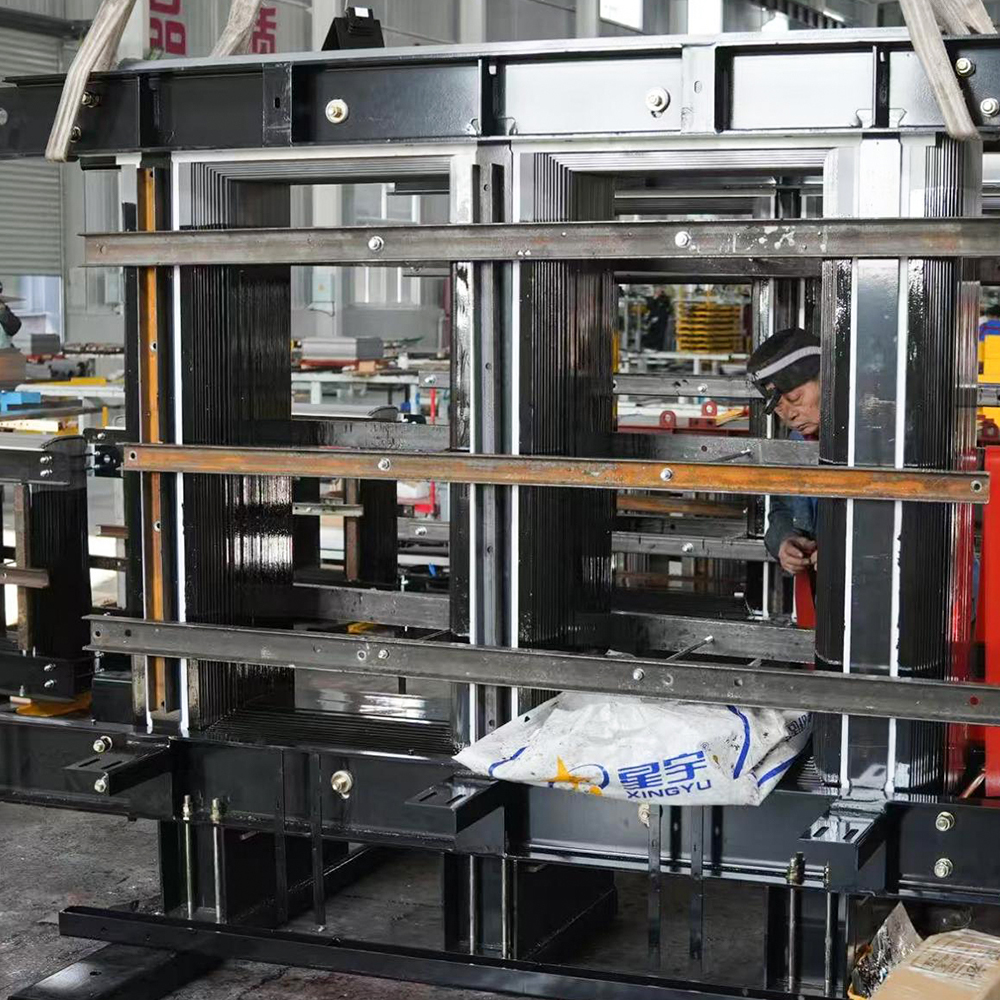

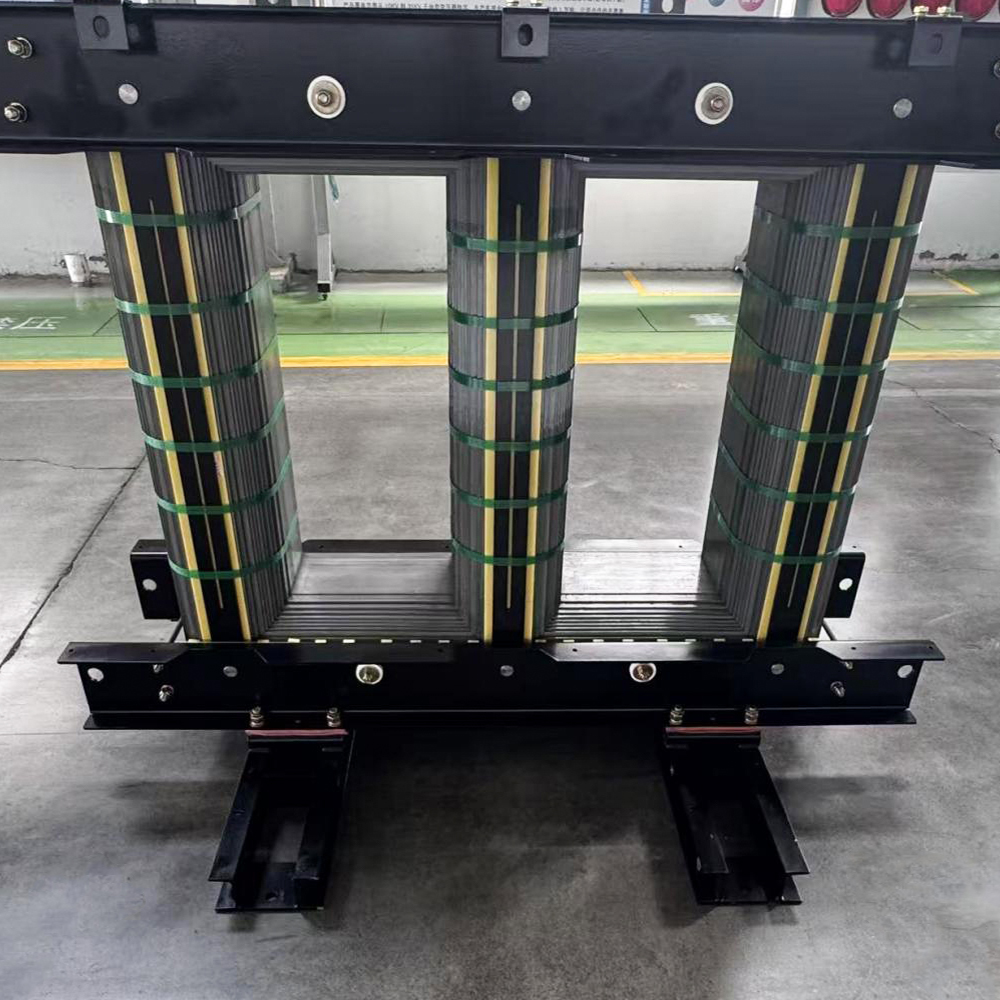

Jádro transformátoru ponořené v oleji

Co je to ztráta jádra v olejovém transformátoru?

V oblasti přenosu a distribuce energie, jádro transformátoru ponořené v oleji slouží jako magnetické srdce celého aparátu. Jeho primární funkcí je poskytovat nízkoreluktanční cestu pro magnetický tok, čímž umožňuje účinnou konverzi elektromagnetické energie mezi primárním a sekundárním vinutím. Žádný magnetický materiál však není dokonalý. Během normálního provozu se část elektrické energie nevyhnutelně rozptýlí jako teplo v samotném jádru – jev souhrnně známý jako ztráta jádra. Pochopení ztráty jádra není jen akademické cvičení; je to kritický ekonomický a provozní faktor, který přímo ovlivňuje účinnost transformátoru, provozní teplotu a celkové náklady životního cyklu. Pro energetické společnosti i průmyslové uživatele znamená minimalizace ztrát jádra značné dlouhodobé úspory a zlepšenou spolehlivost sítě. Tento článek se ponoří do původu, komponent a strategií zmírnění ztráty jádra a zároveň ukazuje, jak pokročilá výroba a prémiové materiály – příkladem společnosti Jiangsu Jingtianxia Electric Technology Co., Ltd. – předefinují výkonnostní měřítka pro moderní jádra transformátorů.

1. Fyzikální původ ztráty jádra u transformátorů ponořených do oleje

Abychom plně pochopili, co ztráta jádra znamená, musíme nejprve prozkoumat elektromagnetické chování jádro transformátoru ponořené v oleji při buzení střídavým proudem (AC). Ztráta jádra je obecně rozdělena do dvou hlavních složek: ztráta hystereze a ztráta vířivých proudů . Ztráta hystereze vzniká kontinuální magnetizací a demagnetizací materiálu jádra při cyklech střídavého proudu. Každý cyklus vyžaduje energii k překonání pohybu stěny magnetické domény a tato energie se uvolňuje jako teplo. Velikost ztráty hystereze závisí na koercitivitě materiálu jádra a provozní hustotě toku. Ztráta vířivých proudů je na druhé straně indukována cirkulujícími proudy, které protékají samotným materiálem jádra v důsledku časově proměnlivého magnetického pole. Tyto proudy generují odporové zahřívání (ztráty I²R) a jsou významně ovlivněny elektrickým odporem jádra a tloušťkou laminace. Ve vysoké kvalitě jádro transformátoru ponořené v oleji Design, výrobci používají tenké laminace z křemíkové oceli s orientovaným zrnem, aby účinně omezily cesty vířivých proudů, a tím omezily tuto ztrátovou složku.

Je důležité si uvědomit, že ztráta jádra je nepřetržitý, nevratný proces. I když je transformátor v podmínkách bez zátěže, jádro stále odebírá budicí proud a rozptyluje energii – proto se ztráta jádra často označuje jako ztráta naprázdno. U typického distribučního transformátoru může ztráta jádra představovat 15 % až 30 % celkových ztrát po dobu jeho životnosti, což z něj činí primární cíl programů zvyšování účinnosti. Strategický výběr materiálů jádra, jako je prvotřídní křemíková ocel s orientovaným zrnem o tloušťkách 0,23 mm, 0,27 mm a 0,30 mm, přímo ovlivňuje jak hysterezi, tak komponenty vířivých proudů. To je přesně místo, kde specializovaní výrobci demonstrují svou hodnotu a kombinují materiálové vědy s precizním inženýrstvím, aby dosáhli charakteristik s velmi nízkými ztrátami.

2. Klasifikace ztráty jádra podle materiálu a konstrukčního přístupu

Aby bylo možné efektivně řídit a snižovat ztráty jádra, průmysl vyvinul různé dílčí klasifikace jádro transformátoru ponořené v oleji technologií. Každá klasifikace nabízí výrazné výhody z hlediska magnetického výkonu, vyrobitelnosti a nákladové efektivity. Níže prozkoumáme tři významné kategorie, které odrážejí současné inženýrské postupy a požadavky trhu.

2.1 Běžná jádra z křemíkové oceli orientované na zrno

Tato kategorie představuje průmyslový standard pro většinu distribučních a středně výkonných transformátorů. Jádro je vyrobeno z křemíková ocel s orientovaným zrnem plechy, typicky o tloušťce 0,27 mm nebo 0,30 mm, které jsou naskládány a sevřeny tak, aby vytvořily uzavřený magnetický obvod. Charakteristickým rysem tohoto návrhu je řízená krystalografická orientace – ocel je zpracována tak, že směr snadné magnetizace je v souladu se směrem válcování, čímž se maximalizuje hustota toku a minimalizuje se ztráta hystereze. Konvenční jádra jsou široce přijímána kvůli jejich vyváženému výkonu, vyspělým výrobním procesům a konkurenceschopné nákladové struktuře. Mezi jejich typické aplikace patří rozvodné transformátory, průmyslové snižovací jednotky a systémy sběru obnovitelné energie.

Primární výhoda konvenčních jader z křemíkové oceli spočívá v jejich předvídatelnosti a spolehlivosti. Výrobci s robustními technickými schopnostmi, jako je Jiangsu Jingtianxia Electric Technology Co., Ltd., zdokonalili procesy přesného řezání a stříhání, které jsou nutné k udržení přísných rozměrových tolerancí a konzistentních magnetických vlastností. Použitím vysoce přesných technik stohování a vázání tato jádra účinně kontrolují vnitřní pnutí – klíčový faktor pro zabránění lokalizovanému přehřátí a zajištění stabilního výkonu naprázdno. Kromě toho může být ztráta těchto jader naprázdno navržena tak, aby bylo dosaženo negativní odchylky od národních norem, což koncovým uživatelům nabízí hmatatelné snížení provozních nákladů během životního cyklu transformátoru. Společnost Jiangsu Jingtianxia Electric Technology Co., Ltd. s více než 46 odbornými technickými talenty nashromáždila hluboké zkušenosti s optimalizací tohoto typu jádra pro různá provozní prostředí.

2.2 Jádra s vysokou permeabilitou (Hi-B).

Hi-B jádra představují evoluční krok vpřed jádro transformátoru ponořené v oleji technologie. Tato jádra využívají speciálně zpracovanou ocel s orientovaným zrnem, která vykazuje ještě vyšší magnetickou permeabilitu než běžné druhy – často dosahující hodnot permeability přesahujících 1,88 T při 800 A/m. Tato zvýšená propustnost umožňuje zmenšení plochy průřezu jádra pro stejnou kapacitu zpracování toku, což vede ke kompaktnější konstrukci transformátoru. Snížený objem jádra zase snižuje jak náklady na materiál, tak celkovou ztrátu jádra. Jádra Hi-B jsou obzvláště oblíbená ve vysoce účinných transformátorech, které musí splňovat přísné regulační normy, jako jsou požadavky DOE 2016 nebo EU Ecodesign Tier 2.

Jedním z klíčových rozdílů mezi jádry Hi-B je jejich vynikající výkon za podmínek vysoké hustoty toku. Zatímco konvenční jádra mohou zaznamenat rychlé nasycení nad 1,7 T, třídy Hi-B mohou efektivně pracovat až do 1,9 T, takže jsou ideální pro transformátory, které zažívají kolísání napětí nebo měnící se profily zatížení. Mezi jejich typické aplikace patří velké výkonové transformátory, trakční transformátory pro kolejové systémy a vysokonapěťové přenosové jednotky. Jiangsu Jingtianxia Electric Technology Co., Ltd. využívá své pokročilé inteligentní zařízení pro stohování jader a automatizované výrobní linky k výrobě jader Hi-B s výjimečnou rozměrovou přesností a minimálními ztrátami ve spojích. Závazek společnosti poskytovat prvotřídní materiály – od domácích i dovážených špičkových značek – zajišťuje, že každé jádro Hi-B dosahuje stabilního magnetického výkonu a vynikajícího řízení proudu, čímž se zvyšuje účiník připojené sítě.

2.3 Jádra z amorfní slitiny

Jádra z amorfní slitiny představují radikální odklon od tradičních konstrukcí z krystalické křemíkové oceli. Namísto pravidelné atomové mřížkové struktury mají amorfní kovy neuspořádané uspořádání podobné sklu, které dramaticky snižuje ztrátu hystereze – obvykle o 60 % až 70 % ve srovnání s konvenční ocelí s orientovaným zrnem. Toto dělá jádro transformátoru ponořené v oleji vyrobeno z amorfní slitiny, výjimečně energeticky účinné řešení, zejména pro transformátory pracující při nízkém nebo proměnlivém zatížení. Typická tloušťka amorfního pásu je pouze 0,025 mm až 0,030 mm, což také přispívá k extrémně nízkým ztrátám vířivými proudy.

Amorfní jádra však představují jedinečné výrobní výzvy. Materiál je ze své podstaty křehký a vyžaduje specializované procesy řezání a střihání, aby se předešlo lomům způsobeným napětím. Se sestavou jádra se navíc musí zacházet s extrémní opatrností, aby se zachovaly magnetické vlastnosti a zabránilo se snížení výkonu. Navzdory těmto výzvám je potenciál úspory energie nepopiratelný – amorfní jádra mohou snížit ztráty naprázdno až o 75 % ve srovnání s konvenčními konstrukcemi, což je činí vysoce atraktivními pro venkovské distribuční sítě, pobřežní větrné farmy a aplikace inteligentních sítí. Jiangsu Jingtianxia Electric Technology Co., Ltd. významně investovala do výzkumu a vývoje a výrobní infrastruktury, aby překonala tyto výrobní překážky, a nabízí zákazníkům spolehlivý zdroj vysoce kvalitních amorfních jader podporovaných inteligentními skladovými systémy a automatizovanou logistikou. Schopnost společnosti poskytovat komplexní podpůrná řešení pro globální klienty je zvláště patrná v této pokročilé kategorii.

3. Srovnávací analýza základních technologií

Abychom pomohli inženýrům a specialistům na nákup při výběru nejvhodnějšího typu jádra pro jejich konkrétní aplikace, poskytuje následující tabulka přímé srovnání klíčových ukazatelů výkonnosti napříč třemi výše uvedenými kategoriemi. Všechny údaje jsou založeny na typických hodnotách pro 50Hz distribuční transformátory v rozsahu 100–1000 kVA.

4. Praktické strategie pro snížení ztráty jádra

Kromě výběru materiálu existuje několik technických postupů, které mohou dále minimalizovat ztráty jádra v jádro transformátoru ponořené v oleji . Tyto strategie jsou běžně implementovány zkušenými výrobci, jako je Jiangsu Jingtianxia Electric Technology Co., Ltd., aby poskytovali vynikající výkon produktu. Mezi klíčová opatření patří:

• Optimalizovaná konstrukce krokového spoje – Snížení reluktance kloubu a lemování magnetického toku, což přímo snižuje lokalizované ztráty.
• Přesné stohování a vazba – Zajištění rovnoměrného rozložení tlaku po celé soustavě jádra pro zmírnění nárůstu vnitřního napětí a vibrací.
• Přísná kontrola výšky otřepů – Zachování kvality řezání a střihu, aby se zabránilo zkratům mezi lamelami, které zesilují vířivé proudy.
• Žíhání jádra po řezání – Uvolnění zbytkového napětí vzniklého během výroby, čímž se obnoví magnetická permeabilita.
• Správné uzemnění jádra – Zabránění plovoucímu potenciálu a cirkulujícím zemním proudům, které přispívají k dodatečným ztrátám způsobeným rozptylem.

Integrace těchto technik vyžaduje jak pokročilé strojní vybavení, jako jsou inteligentní stroje pro příčné řezání jádra a automatizované montážní linky, tak zkušený technický dohled. Jiangsu Jingtianxia Electric Technology Co., Ltd. vyniká v této oblasti, protože nasadila inteligentní skladové systémy pro dílny, které zajišťují sledovatelnost a konzistenci ve všech výrobních šaržích. Komplexní podpůrná řešení společnosti zahrnují nejen výrobu jádra, ale také celé spektrum následného zpracování, kontroly kvality a logistiky, čímž poskytují zákazníkům z globálního energetického průmyslu bezkonkurenční hodnotu.

5. Často kladené otázky

Q1: Jaký je rozdíl mezi konvenčními jádry z křemíkové oceli a amorfními jádry z hlediska ztrátového chování?

Běžná jádra z křemíkové oceli vykazují mírnou hysterezi a ztráty vířivými proudy díky své krystalické struktuře a typické tloušťce laminace 0,27–0,30 mm. Naproti tomu amorfní jádra mají nekrystalické atomové uspořádání, které téměř eliminuje ztrátu hystereze, a jejich extrémně tenké pásky (0,025 mm) drasticky snižují ztráty vířivými proudy. Výsledkem je, že amorfní jádra mohou dosáhnout ztrát naprázdno, které jsou o 60–75 % nižší než u konvenčních konstrukcí, ačkoli přicházejí s vyššími náklady na materiál a přísnějšími požadavky na manipulaci.

Q2: Jak společnost Jiangsu Jingtianxia Electric Technology Co., Ltd. zajišťuje nízké ztráty jádra ve svých produktech?

Jiangsu Jingtianxia Electric Technology Co., Ltd. používá mnohostranný přístup: získává prvotřídní křemíkovou ocel s orientovanou strukturou od předních domácích a mezinárodních značek, využívá vysoce přesné řezací a stříhací zařízení, zavádí přísnou kontrolu kvality v každé fázi a používá pokročilé techniky stohování a vázání k minimalizaci vnitřního napětí. Jejich ztráta naprázdno může trvale dosahovat záporné odchylky od národních norem a jejich automatizované výrobní linky zajišťují opakovatelnost a škálovatelnost pro velkoobjemové zakázky.

Q3: Lze jádro transformátoru ponořené do oleje dodatečně namontovat nebo modernizovat, aby se snížily ztráty?

Ve většině případů není výměna stávajícího jádra ekonomicky praktická kvůli rozsáhlému přepracování potřebnému pro vůle vinutí, rozměry nádrže a chladicí cesty. Energetické společnosti se však často rozhodnou pro výměnu jádra během velké rekonstrukce nebo při upgradu na vyšší standardy účinnosti. Pro nové instalace je nejúčinnější strategií výběr jádra s nižšími ztrátovými charakteristikami – jako je Hi-B nebo amorfní třídy – od renomovaného dodavatele, jako je Jiangsu Jingtianxia Electric Technology Co., Ltd.

Q4: Jakou roli hraje ztráta jádra v celkových nákladech na vlastnictví transformátoru?

Ztráta jádra přímo přispívá ke ztrátě transformátoru naprázdno, ke které dochází 24 hodin denně 7 dní v týdnu po celou dobu provozní životnosti zařízení. Během typické životnosti 25–30 let mohou kumulativní náklady na energii při ztrátě jádra konkurovat nebo dokonce překročit počáteční pořizovací cenu transformátoru. Investujte proto do vyšší efektivity jádro transformátoru ponořené v oleji – i při mírném počátečním pojistném – často přináší pozitivní návratnost investice během 3–5 let, po níž následují desítky let trvalých úspor.

Q5: Jak tloušťka křemíkové oceli ovlivňuje ztrátu jádra v olejových transformátorech?

Tenčí ocelové lamely, jako je 0,23 mm oproti 0,30 mm, snižují složku ztráty vířivými proudy, protože délka cesty cirkulačního proudu je zkrácena a elektrický odpor mezi lamelami je vyšší. Tenčí ocel však také zvyšuje složitost výroby a náklady. Optimální tloušťka závisí na cílové úrovni ztráty a jmenovité frekvenci transformátoru. Pro standardní 50/60 Hz aplikace nabízí 0,27 mm vyvážený kompromis, zatímco 0,23 mm je preferován pro ultra-vysokou účinnost.

Závěrem lze říci, že ztráta jádra v an jádro transformátoru ponořené v oleji je mnohostranný jev, který se řídí materiálovými vlastnostmi, geometrickým designem a přesností výroby. S příchodem pokročilých ocelí s orientovaným zrnem a amorfních slitin ve spojení s nejmodernějšími výrobními technologiemi průmysl neustále posouvá hranice toho, co je dosažitelné. Výrobci mají rádi Jiangsu Jingtianxia Electric Technology Co., Ltd. stojí v čele tohoto vývoje a nabízí komplexní portfolio, které sahá od konvenčních jader z křemíkové oceli až po amorfní řešení nové generace. Využitím svých hlubokých technických znalostí, inteligentních výrobních systémů a neochvějného závazku ke kvalitě umožňují globálnímu energetickému sektoru budovat efektivnější, spolehlivější a udržitelnější energetickou infrastrukturu. Pro ty, kteří chtějí optimalizovat výkon transformátoru, je pochopení ztráty jádra – a výběr správného hlavního partnera – nepostradatelným krokem k dlouhodobé provozní dokonalosti.
