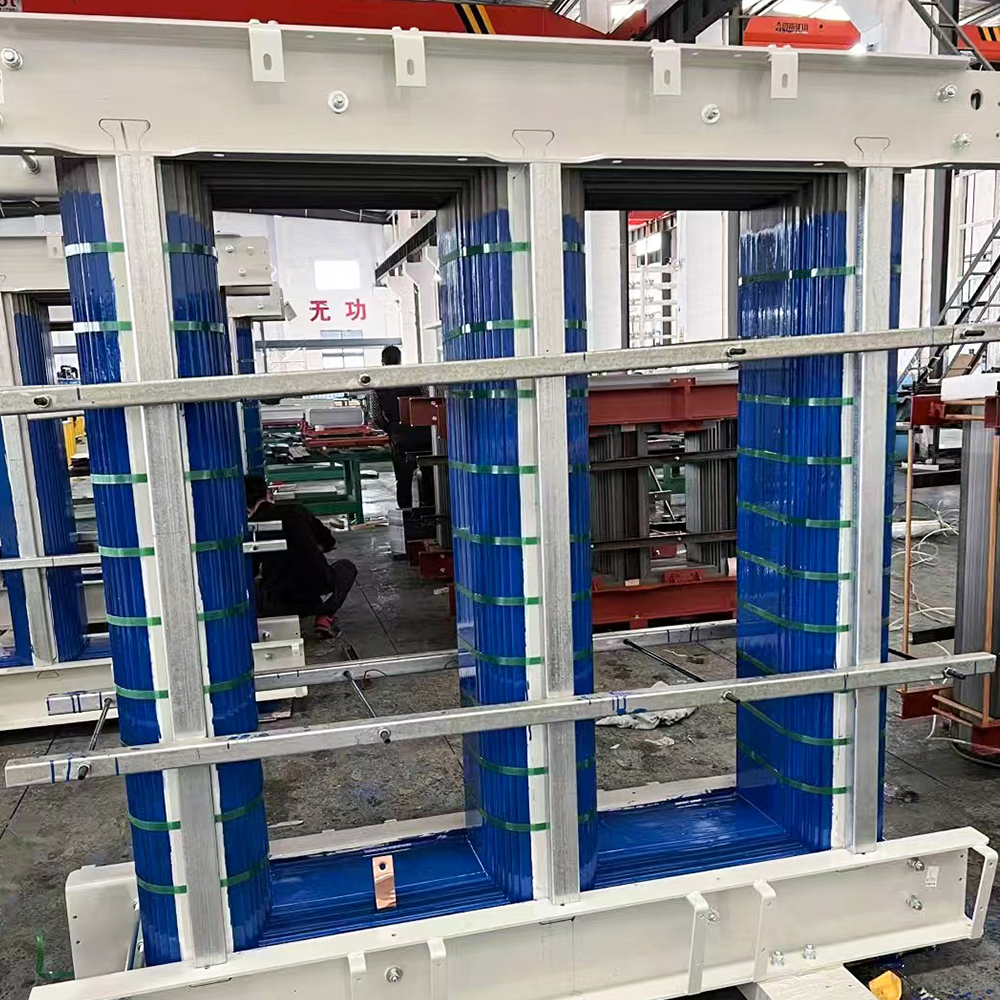

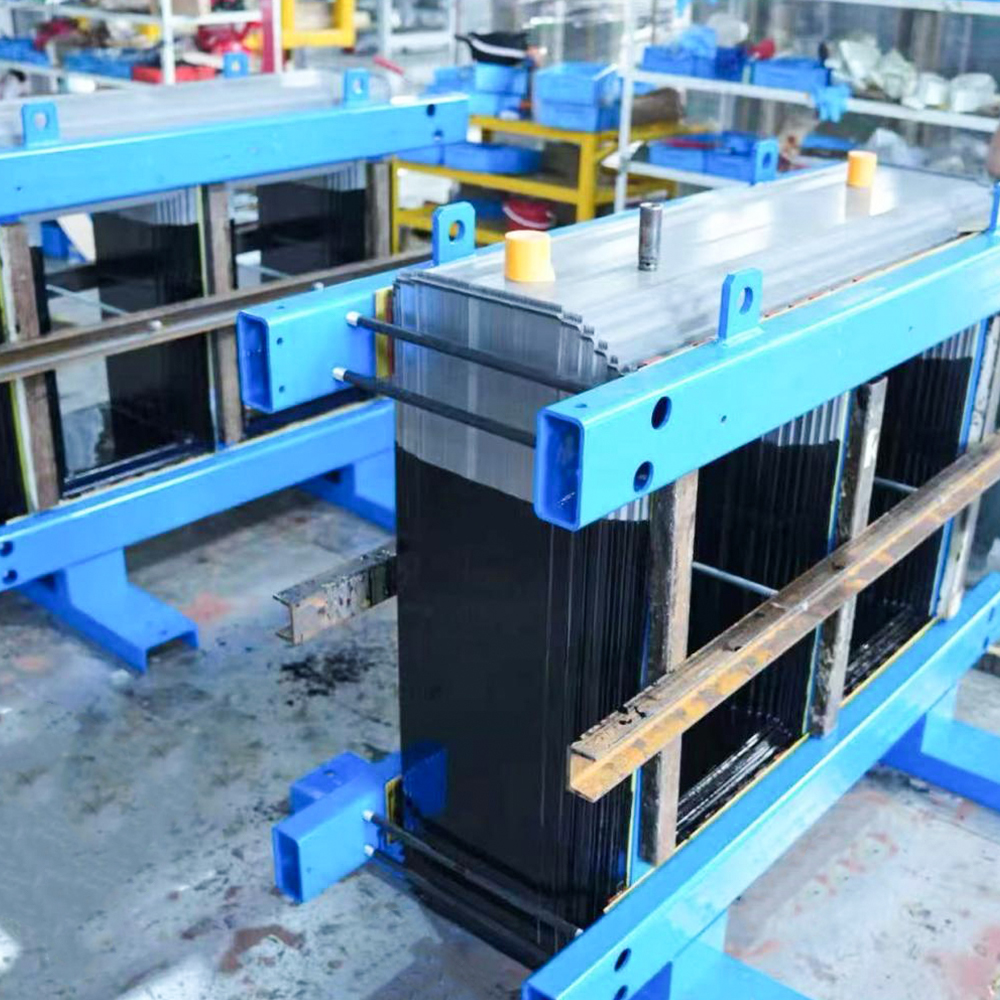

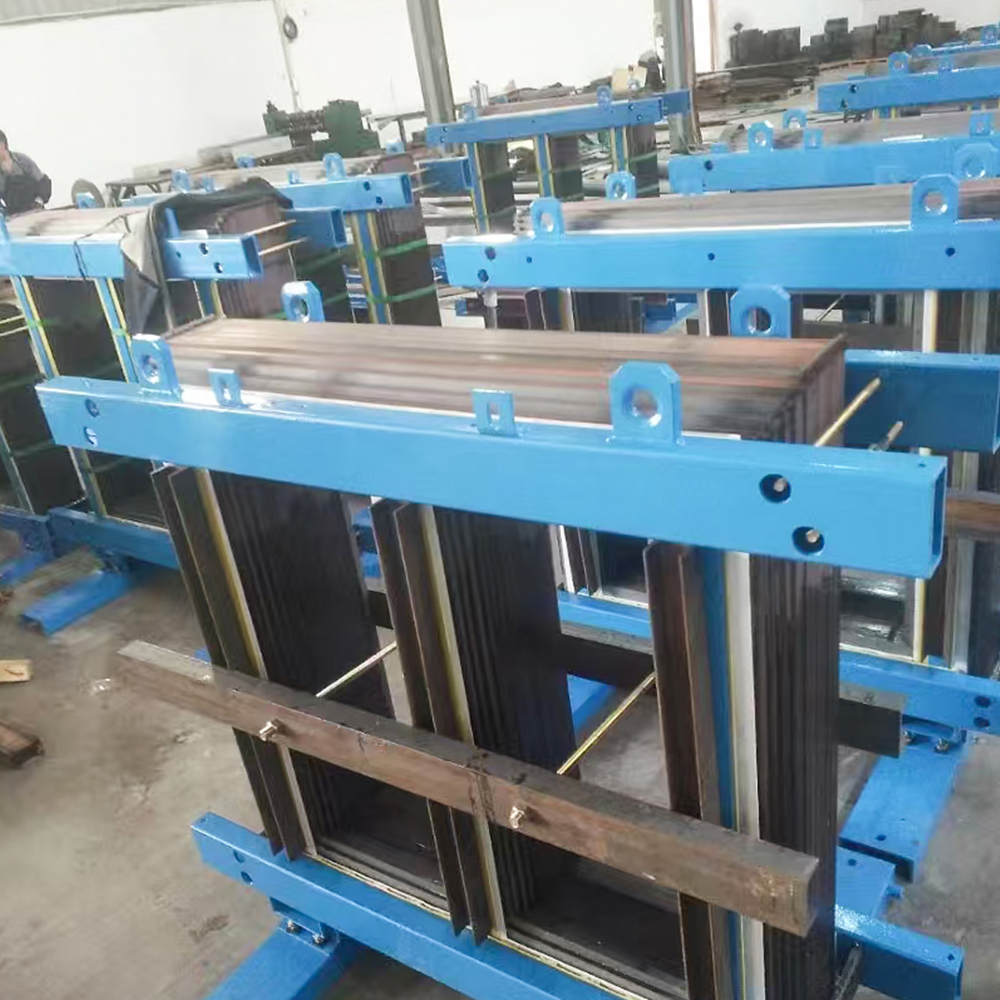

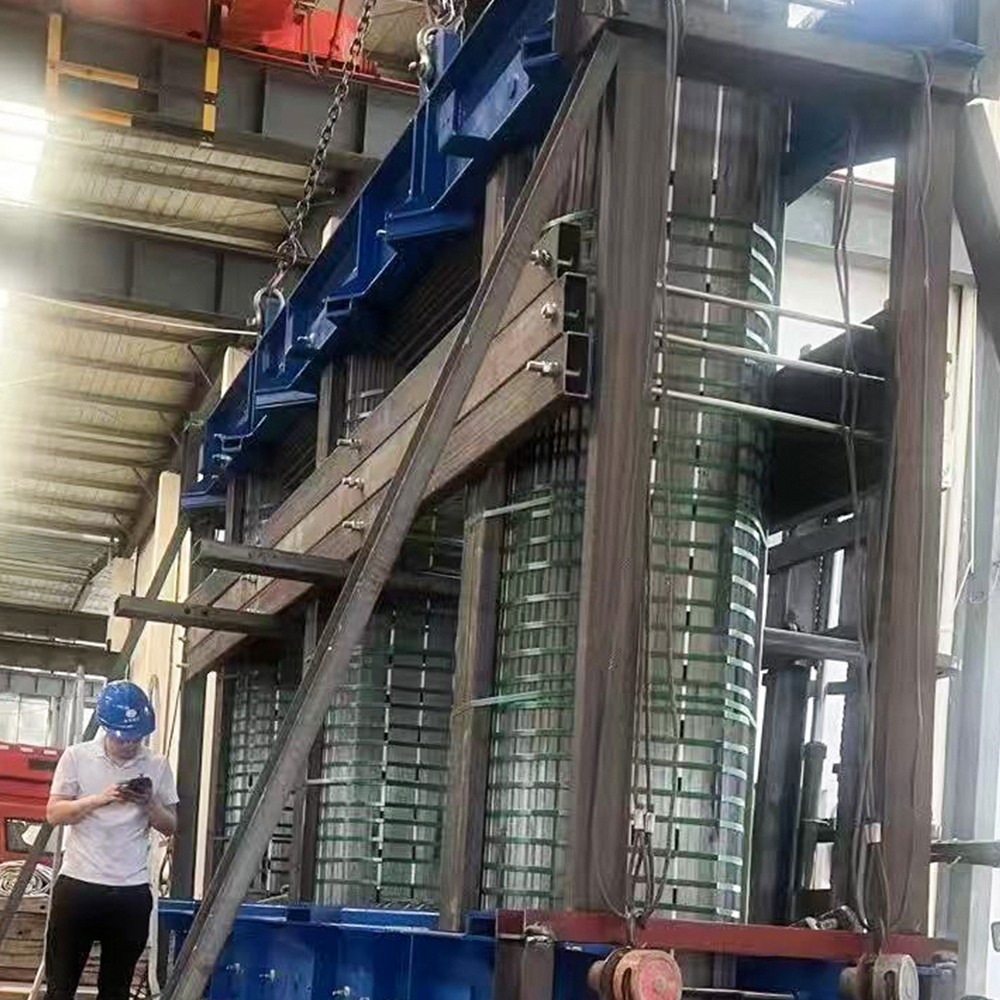

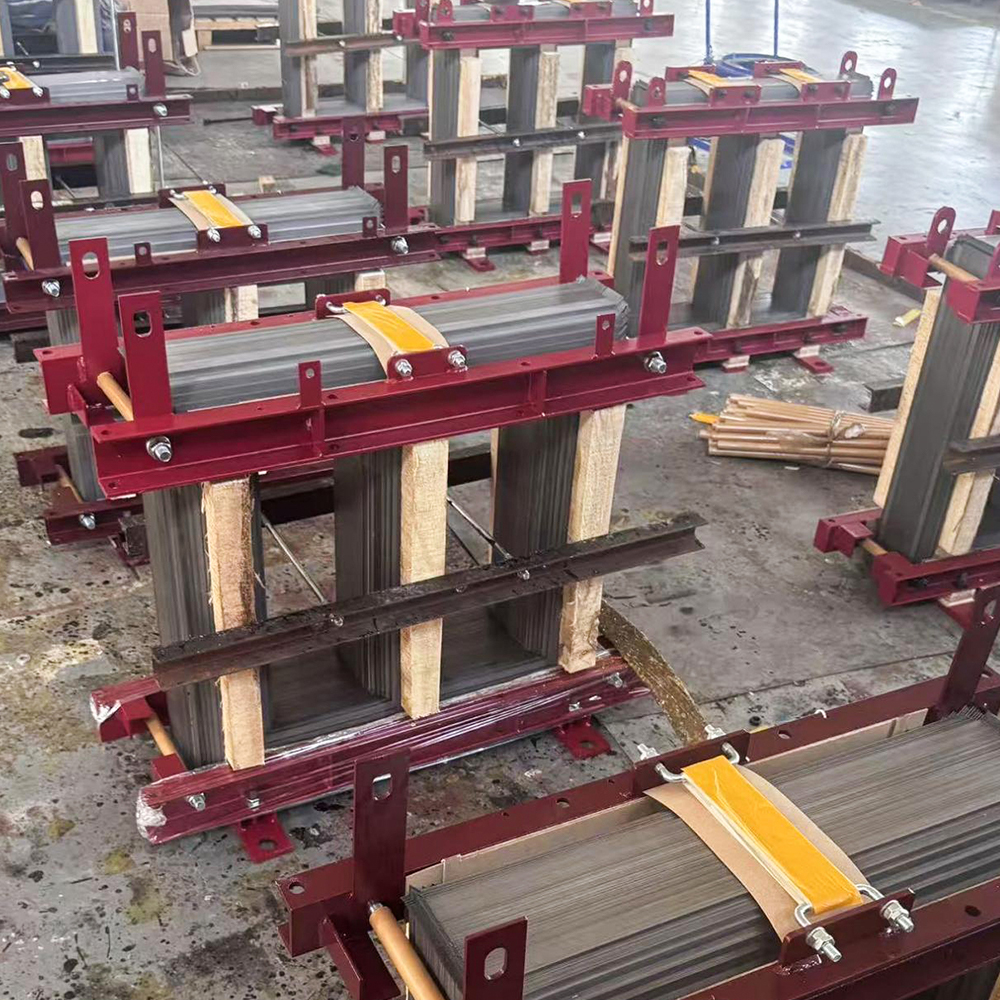

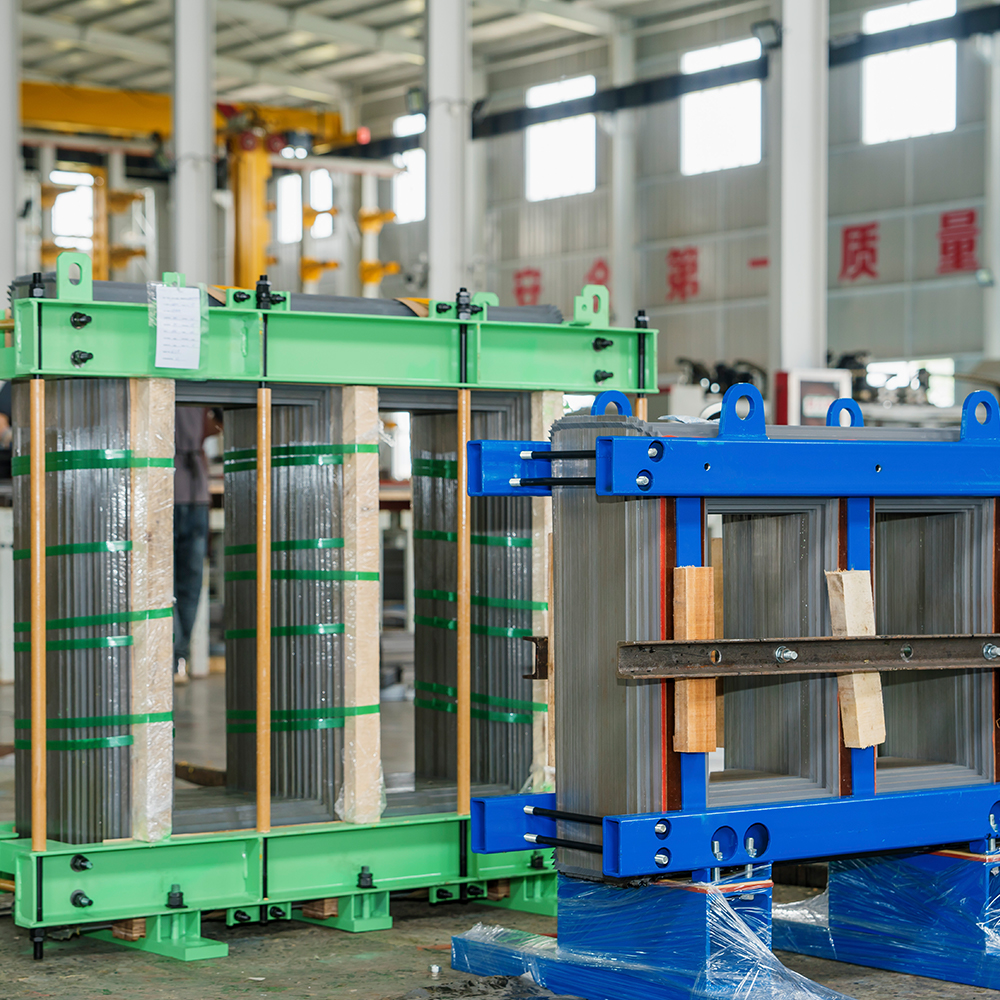

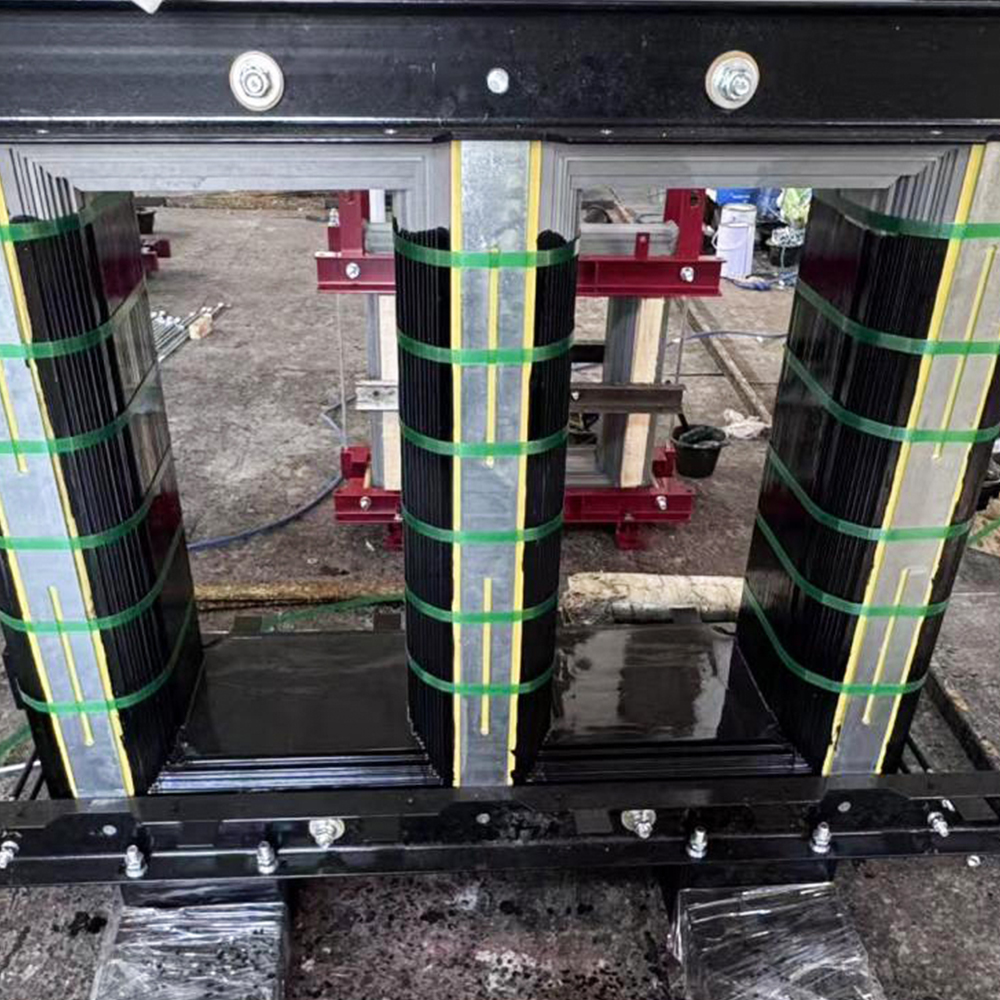

Těžební jádro transformátoru odolného proti výbuchu

Jaké jsou běžné způsoby selhání jader transformátorů odolných proti výbuchu v dolech?

V nebezpečném prostředí hlubinné těžby uhlí musí elektrická zařízení odolávat extrémnímu namáhání, které dalece přesahuje staardní průmyslové aplikace. Mezi tyto, těžební jádro transformátoru odolného proti výbuchu je kritickým elektromagnetickým a mechanickým srdcem nevýbušného transformátoru. Navzdory přísnému inženýrství jsou však tato jádra náchylná ke specifickým poruchovým režimům zakořeněným v tepelných, mechanických a chemických stresorech, které jsou jedinečné pro podzemní doly. Pochopení těchto poruchových režimů není pouze akademickým cvičením – je nezbytné pro zajištění provozní kontinuity, bezpečnostní shody a nákladově efektivní údržby. Tento článek systematicky zkoumá převládající mechanismy selhání těžební jádro transformátoru odolného proti výbuchus , podporované materiálovými vědami, konstrukčním návrhem a reálnou těžební praxí.

1. Tepelně indukovaná degradace jádra (přehřátí a porušení izolace)

Nejrozšířenější způsob selhání pro a těžební jádro transformátoru odolného proti výbuchu pochází z nadměrného vývinu tepla v uzavřeném, špatně větraném prostoru odolném proti výbuchu. U staardních transformátorů přirozená nebo nucená cirkulace vzduchu rozptyluje ztráty v jádře. Při těžbě zadržuje utěsněné pouzdro teplo, což způsobuje, že provozní teplota jádra neustále stoupá. V průběhu času toto tepelné namáhání urychluje stárnutí mezilaminárních izolačních povlaků – typicky epoxidových nebo lakovaných – což vede ke zvýšeným ztrátám vířivými proudy a lokalizovaným horkým místům. Když teplota jádra překročí limit třídy (často třída F nebo H pro těžební třídy), izolace zkřehne a praskne, což umožňuje mezilaminační zkraty. Tento tepelný únik nejen snižuje účinnost, ale také zvyšuje celkový nárůst teploty transformátoru, což přímo ohrožuje integritu blízké izolace vinutí a průchodek. Podle terénních údajů z podzemních porubních prací přibližně 38 % předčasných těžební jádro transformátoru odolného proti výbuchus výměny jsou připisovány trvalému přehřívání, zejména v letních měsících nebo když jsou ventilační systémy dočasně mimo provoz. Cyklická tepelná roztažnost a smršťování navíc vyvolává mechanické namáhání upínací struktury jádra, případně uvolnění spojovacích tyčí a zvýšení slyšitelného hluku – sekundární indikátor poškození jádra. Chcete-li to zmírnit, těžební jádro transformátoru odolného proti výbuchu návrhy nyní zahrnují optimalizované geometrie magnetických obvodů, které snižují hustotu toku v rozích, a tím snižují lokální ohřev. Avšak i s pokročilým designem zůstává rutinní tepelné monitorování a infračervená kontrola ve vysoce rizikových dolech nesmlouvavá.

Typické indikátory tepelného selhání:

• Změna barvy nebo bublinkování povrchového laku na třmenu jádra.
• Zvýšený proud naprázdno a vyšší než normální teploty vinutí.
• Zrychlená degradace izolace uzemnění jádra.

2. Mechanická únava z vibrací a upínání

Zařízení pro podzemní těžbu pracuje pod neustálými mechanickými vibracemi – od kontinuálních těžařů, kombajnů a dopravníkových pásů spolu s častými pohyby půdy a trhacími činnostmi. The těžební jádro transformátoru odolného proti výbuchu musí odolat těmto dynamickým silám bez posunutí lamel nebo zlomení upínacích konzol. Běžným způsobem poruchy je postupné uvolňování systému upínání jádra (šrouby, desky a přítlačné prsty), což umožňuje samostatné vibrace jednotlivých laminovacích listů. Tento třecí pohyb opotřebovává izolační povlak na kontaktních hranách, vytváří vodivé úlomky, které mohou přemosťovat mezi lamelami, a tím vytvářet cirkulující proudy a místní přehřívání. V extrémních případech dlouhodobé vibrace způsobují únavové praskání jádra nebo lamel třmenu, zejména ve spojích stupňovitého překrytí, kde se koncentruje mechanické napětí. Takové trhliny zvyšují odpor jádra, zvyšují budící proud a snižují účiník. Kromě toho se uvolněné upínací desky mohou odírat o vnitřní stěnu nádrže nebo průchodky, což vede k zemnímu spojení nebo částečnému vybití. Jiangsu Jingtianxia Electric Technology Co., Ltd. to řešila prostřednictvím vysokopevnostní upínací konsolidace and speciální impregnace pryskyřicí , který znehybní celý svazek jader a tlumí rezonanční frekvence. Jejich patentovaný design zajišťuje, že i při testech odolnosti vůči vibracím 10 g (podle IEC 60068) těžební jádro transformátoru odolného proti výbuchu zachovává si svou rozměrovou stabilitu a elektrický výkon. Pracovníci údržby však musí pravidelně kontrolovat točivý moment na upínacím zařízení a provádět monitorování částečného vybití, aby zachytily včasné známky mechanické degradace dříve, než dojde ke katastrofické poruše.

Běžná mechanická slabá místa:

1. Oblasti spojů se stupňovitým překrytím – nejnáchylnější na mikrofraktury při cyklickém zatížení.
2. Kotevní body upínacích šroubů – náchylné ke stržení závitu nebo korozi způsobené namáháním.
3. Uzemňovací pásek jádra — může prasknout v důsledku rozdílné expanze a vibrací.

3. Koroze a pronikání vlhkosti do agresivních důlních prostředí

Důlní vzduch je zatížen vodní párou, uhelným prachem a agresivními plyny, jako je metan, sirovodík a oxid siřičitý. I v případě skříní odolných proti výbuchu může vlhkost při delším provozu pronikat kabelovými průchodkami, odvzdušňovacími ventily nebo nedokonalými svary. Když vlhkost pronikne do těžební jádro transformátoru odolného proti výbuchu laminace z křemíkové oceli začnou rezavět, zejména na řezných hranách a v oblastech s otřepy. Rez nejen zvyšuje ztrátu hystereze, ale působí také jako polovodivý můstek, který podporuje mezilaminární zkraty a cirkulaci vířivých proudů. Kromě toho může kyselá důlní voda kapající na povrch jádra napadnout izolační povlak a urychlit důlkovou korozi a mezikrystalovou korozi. V některých uhelných dolech s vysokou slaností bylo pozorováno korozní praskání vyvolané chloridy v táhlech jádra a nosných rámech, což narušuje celou strukturu jádra. Jiangsu Jingtianxia Electric Technology Co., Ltd. nabízí specializované antikorozní řešení: povrchové ochranné nátěry důlní kvality nanáší se elektroforetickou depozicí, po níž následuje vysokoteplotní vytvrzovací proces, který zajišťuje přilnavost i při 95% relativní vlhkosti. jejich těžební jádro transformátoru odolného proti výbuchu varianty jsou testovány po dobu 500 hodin v solné mlze (ASTM B117) s nulovou červenou rzí. K selhání však stále dochází, když jsou tyto povlaky poškrábány během instalace nebo údržby, nebo když není pravidelně vyměňován odvzdušňovací ventil krytu. Pravidelné testování izolačního odporu (IR) a měření dielektrického absorpčního poměru (DAR) zůstávají hlavní obranou proti poruchám jádra způsobeným vlhkostí.

Zóny rizika koroze:

• Spodní desky jádra – kde má tendenci se hromadit kondenzát.
• Okraje laminace – nepotažené po střihu, vysoce zranitelné.
• Spojovací body uzemnění – bimetalová koroze mezi mědí a ocelí.

Kromě těchto tří kategorií primárních poruch patří mezi další pozoruhodné mechanismy dielektrické porušení izolace jádra v důsledku přechodného přepětí, kontaminace vodivými vrstvami přemosťujících uhelný prach a mechanické poškození v důsledku nesprávného zvedání nebo přepravy. Každý z nich může způsobit náhlé selhání transformátoru, což vede k nákladným zastavením výroby a bezpečnostním rizikům. Jiangsu Jingtianxia Electric Technology Co., Ltd., s více než 46 specializovanými technickými inženýry, vyvinula robustní systém řízení kvality, který řeší každý poruchový režim od návrhu až po poprodejní servis. jejich těžební jádro transformátoru odolného proti výbuchu výrobní linka zahrnuje testování magnetických vlastností v reálném čase, ošetření vibračním stárnutím a 100% stínění izolačního odporu. Kromě toho společnost Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje na míru šitá základní řešení – od malých 500kVA jednotek až po velké 5MVA balíčky – všechna s optimalizovaný odvod tepla and konstrukční výztuž podle definice produktu. Tento holistický přístup nejen prodlužuje životnost jádra, ale také snižuje celkové náklady na vlastnictví pro provozovatele dolů.

4. Částečné vybití a zhoršení izolace

Ačkoli jsou méně časté než tepelné nebo mechanické poruchy, aktivita částečného výboje (PD) v aktivní zóně je u vysokonapěťových důlních transformátorů (nad 6 kV) stále větším problémem. Poruchy dutin v interlaminární izolaci nebo mikrotrhliny vyvolané tepelným cyklováním vytvářejí lokalizované zesílení elektrického pole. Během měsíců tyto PD pulsy narušují izolaci, postupně karbonizují okolní pryskyřici a vytvářejí vodivé cesty. Jakmile dojde k úplnému zkratu mezivrstvy, postižená oblast zažije masivní cirkulační proud, který způsobí rychlé místní zahřívání a potenciálně vede k explozi nádrže v přítomnosti metanu. Moderní těžební jádro transformátoru odolného proti výbuchus od Jiangsu Jingtianxia Electric Technology Co., Ltd. jsou vakuově-tlakově impregnované (VPI) vysoce kvalitním lakem bez rozpouštědel, který účinně vyplňuje všechny vzduchové mezery a potlačuje vznik PD. Kromě toho společnost využívá pokročilé stohovací roboty, které zajišťují rovnoměrný tlak v každém paketu a minimalizují tak mezery. Navzdory těmto opatřením se monitorování PD pomocí ultravysokofrekvenčních (UHF) senzorů doporučuje pro kritické instalace, zejména v plynových dolech, kde včasné varování může zabránit katastrofickým událostem.

5. Vnější faktory – Zkratové elektrodynamické síly

Ačkoli samotné jádro nepřenáší primární proud, vážné vnější zkraty na svorkách transformátoru vytvářejí obrovské elektrodynamické síly, které jsou přenášeny přes vinutí do jádra. Tyto síly mohou ohnout upínací trámy jádra, posunout lamely nebo dokonce zlomit zemnící pásek jádra. I když je kryt odolný proti výbuchu, vnitřní mechanické zkreslení může zmenšit magnetickou vzduchovou mezeru a způsobit saturaci a nadměrný magnetizační proud. Opakované poruchové události kumulativně deformují jádro, posouvají jeho B-H křivku a zvyšují hluk a ztráty. Jiangsu Jingtianxia Electric Technology Co., Ltd. to řeší tím, že navrhuje jejich těžební jádro transformátoru odolného proti výbuchu s přídavnými výztužnými žebry a vysokopevnostními průchozími šrouby, testováno tak, aby vydrželo 25násobek jmenovitého zkratového proudu bez trvalé deformace. Jejich vlastní zařízení na řezání a stohování jádra zajišťuje přesnou kontrolu rozměrů, takže i při extrémních poruchových podmínkách si jádro zachovává svou elektromagnetickou integritu.

Často kladené otázky

Q1: Jaký je nejčastější způsob poruchy jádra těžebního nevýbušného transformátoru v podzemních uhelných dolech?

Tepelně indukovaná degradace izolace je nejběžnější poruchou způsobenou omezeným rozptylem tepla uvnitř pouzdra odolného proti výbuchu. To vede ke křehnutí laku, mezilaminačním zkratům a progresivnímu přehřívání jádra, což dohromady tvoří téměř 40 % předčasných výměn jádra.

Otázka 2: Jak odlišuje Jiangsu Jingtianxia Electric Technology Co., Ltd. svá těžební jádra transformátorů odolných proti výbuchu od standardních průmyslových jader?

Jiangsu Jingtianxia Electric Technology Co., Ltd. používá antikorozní povlaky důlní kvality, impregnaci pryskyřice s vysokou pevností pro tlumení vibrací a optimalizované magnetické obvody pro snížení nárůstu teploty. Každé jádro prochází 100% tepelným a mechanickým stíněním, což zajišťuje shodu s normami IEC/ATEX pro plynná prostředí.

Q3: Může být koroze úplně eliminována na jádru transformátoru odolného proti výbuchu?

Ne, ale dá se to minimalizovat. I u elektroforetických nátěrů mohou škrábance při manipulaci nebo kondenzace uvnitř nádrže iniciovat rez. Pravidelné IR testování, výměna vysoušedla a vizuální kontroly jsou povinné. Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje volitelné opláštění z nerezové oceli pro extrémně korozivní doly.

Q4: Jaké intervaly údržby jsou doporučeny pro sledování indikátorů selhání jádra?

U vysoce rizikových dolů se doporučují čtvrtletní kontroly – včetně tepelného zobrazování, měření ztrát naprázdno a screeningu částečného výboje. Ročně by měla být provedena úplná mechanická kontrola točivého momentu a test izolačního odporu (500V nebo 1000V megger). Jiangsu Jingtianxia Electric Technology Co., Ltd. nabízí vzdálené diagnostické služby pomocí dat senzorů s podporou IoT k předpovídání stavu jádra.

Q5: Je možné opravit poškozené jádro těžebního nevýbušného transformátoru, nebo je nutné je vyměnit celé?

Menší problémy – jako uvolněné upínací šrouby nebo povrchová koroze – lze opravit na místě. Nicméně mezilaminační zkraty, prasklé lamináty nebo silná koroze obecně vyžadují úplnou výměnu jádra. Jiangsu Jingtianxia Electric Technology Co., Ltd. dodává výměnná jádra s identickými magnetickými a rozměrovými specifikacemi, aby se minimalizovaly prostoje.
